分布式光伏發電系統，又稱分散式發電或分布式供能，是指在用戶現場或靠近用電現場配置較小的光伏發電供電系統，以滿足特定用戶的需求，支持現存配電網的經濟運行，或者同時滿足這兩個方面的要求。

分布式光伏發電系統的基本設備包括光伏電池組件、光伏方陣支架、直流匯流箱、直流配電柜、并網逆變器、交流配電柜等設備，另外還有供電系統監控裝置和環境監測裝置。

應用范圍:可在農村、牧區、山區，商業區附近建造，解決當地用戶用電需求。

特點： 輸出功率相對較小。容量在數千瓦以內。 污染小，環保效益突出。發電過程中，沒有噪聲，也不會對空氣和水產生污染。 能夠在一定程度上緩解局地的用電緊張狀況。 發用電并存。分布式光伏發電是接入配電網，發電用電并存，且要求盡可能地就地消納。（上一篇小編已經給大家伙們詳細的介紹了一下我們這套系統的具體，大家伙可以點開我的主頁去查看~這里就不做過多的介紹了）

來吧！小編帶大家伙們一起探索一下Acrel-1000DP分布式光伏監控系統平臺是怎么樣被靈活的運用起來的。 往~下~~拉~~~

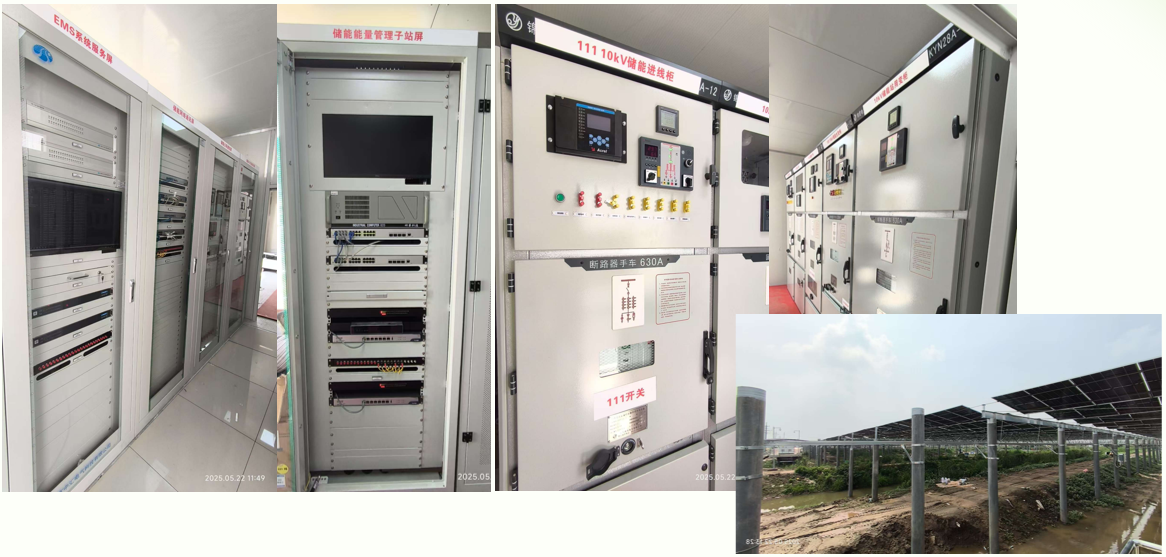

———— 江蘇張家港漁光互補分布式儲能————

項目情況
常陰沙儲能、常陰沙（紅旗東路）11.97MW光伏和常陰沙（人民北路） 16MW光伏均由張家港耀輝國信系能源有限公司投資建設，常陰沙漁光互補 光伏裝機容量27.97MW，本儲能電站裝機容量3MW，計劃2025年建成投運。

風電、光伏等新能源自身固有的隨機性、波動性、間歇性、 反調峰等特點，導致其規模化并網可能危及電網的安全穩定運行，電網面臨較大調峰和消納壓力，風電、光伏等新能源的并網運行對電網調頻和備用容量規劃都帶來極大挑戰。為滿足其投資建設的常陰沙漁光互補項目配套調峰能力配置需求，擬在張家港市張家港市永安合成絕緣電纜器材有限公司廠區內建設儲能站項目。

常陰沙（紅旗東路）11.97MW光伏推薦的接入系統方案為：新建2座10kV 開關站，以2回10kV線路分別接至10kV紅旗甲線及10kV紅旗乙線并網，其中 ，約6.06MW裝機規模通過10kV紅旗甲線消納，約5.91MW裝機規模通過10kV 紅旗乙線消納，本項目需對10kV127紅旗乙線（88#桿-86-1-35#桿）進線雙回 路改造長度約為1.5km。

常陰沙（人民北路）16MW光伏推薦的接入系統方案為：新建3座10kV開 關站，以3回10kV線路分別接至10kV127農場甲線、10kV128農場乙線及 10kV138農園乙線并網，其中，約6.06MW裝機規模通過10kV128農場乙線消 納，約3.94MW裝機規模通過10kV127農場甲線消納，約6MW裝機規模通過 10kV138農園乙線消納，本項目無新建線路。

本工程儲能(3MW)新建2回10kV線路分別接入常陰沙（人民北路）光伏 1#、2#子系統10kV母線新增接入柜，之后隨光伏線路送出，最終在110kV農 場變10kV127農場甲線、10kV128農場乙線并網。新建電纜線路長度約0.5km ，截面不小于三芯70mm2。

常陰沙儲能項目為建設容量 3MW/6MWh 的電源側儲能，配 置 2 個 1.5MW/3MWh 磷酸鐵鋰電池儲能系統單元，經變壓器升 壓接入就近 10kV 電網，其中每個磷酸鐵鋰電池儲能子單元包括 1 個 3MWh 儲能電池集裝箱和 1 個 1500kW 的 PCS。

項目二次方案

繼電保護和安全自動裝置：
繼電保護保護：
①儲能并網線路保護

本工程儲能(3MW)新建2回 10kV 線路分別接入常陰沙（人民北路）光伏1# 、2#子系統10kV母線新增接入柜 ， 根 據 GB/T14285-2023《繼電保護和安全自動裝置技術規程》要求，通過10(6)kV~35kV電壓等級專線方式接入的電化學儲能電站，宜配置光纖縱聯差動保護或縱聯方向保護作為主保護，配置電流電壓保護作為后備保護。2回10kV儲能并網線路兩側分別配置1套光纖電流差動保護為主保護，配置電流電壓保護作為后備保護。

②光伏電站線路保護

根據常陰沙農業示范區常紅社區（人民北路）接入評審意見， 常陰沙農業示范區常紅社區（人民北路）光伏電站 3 組子系統至 110 千伏農場變 10 千伏 128 農場乙線、127 農場甲線、138 農園 乙線線路兩側已分別配置 1 套方向過流保護裝置以及 110 千伏農 場變已配置 3 套遠方跳閘裝置，滿足本期工程要求，建議維持不變。

2.安全自動裝置：

根據 2020 年 10 月《電化學儲能電站典型設計》及 DL/T 2246.4-2021《電化學儲能電站并網運行與控制技術規范第 4 部 分：繼電保護》要求，儲能電站應配置防孤島保護，應包含過電壓、低電壓，以及過頻率、低頻率保護功能。

1)防孤島保護

為防止儲能系統孤島運行，儲能系統應配置防孤島保護裝 置。根據常陰沙農業示范區常紅社區（人民北路）接入評審意見， 常陰沙農業示范區常紅社區（人民北路）光伏電站已配置 3 套獨 立的防孤島保護裝置，防孤島保護裝置需聯切 10kV 儲能并網線 路，儲能系統無需另設置防孤島保護裝置

2)頻率電壓緊急控制裝置

根據江蘇電網小電源接入相關要求，需在儲能電站并網側配 置頻率電壓異常緊急控制裝置。儲能電站需在其并網點配置頻率 電壓異常緊急控制裝置，該裝置應具備滑差閉鎖功能以及判斷短 路功能。在頻率、電壓超出允許范圍時，跳開 10kV 并網出線開 關。常陰沙農業示范區常紅社區（人民北路）光伏電站已配置 3 套頻率電壓緊急控制裝置，滿足本期工程要求，建議維持不變

系統拓撲

常陰沙農業示范區常紅社區（人民北路）光伏電站采用雙路 數據網通道上傳相關遠動信息，相應每路通道含 1 臺路由器、2 臺接入交換機，滿足本期儲能電站配置要求。

本期儲能電站新配置 2 套數據通信網關機，接收上級調度下 發的調峰指令、無功功率控制指令，在本工程中列入調度端相應 的接入配合費用。本工程儲能站遠動信息采用雙平面調度數據網 絡送蘇州地調。

儲能電站配置 1 套儲能能量管理子站，采集 PCS、BMS 等的全量數據，并上送至調度儲能數據中心，以滿足電網側儲能電站精細化管理 的要求。在安全Ⅱ區部署 1 套儲能信息采集服務器，實現 PCS、 BMS 全量數據采集及故障重現功能。上述設備應采用安全操作 系統，支持網絡安全監測。

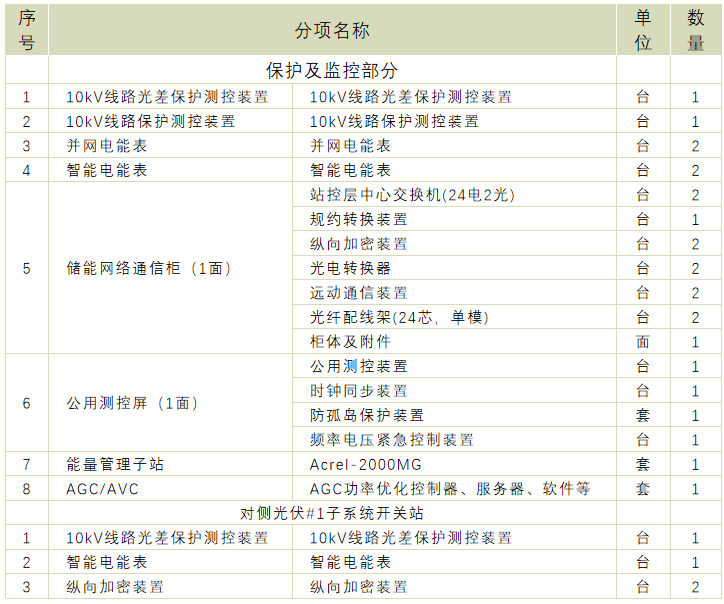

配置方案

原有光伏廠區開關站到儲能一次倉，配置光纖差動保護，1對；

儲能一次倉儲能并網柜，配置公用測控屏屏（安裝于二次艙室），含防孤島保護、電能質量監測裝置、故頻率電壓緊急控制裝置、公共測控裝置、時鐘同步裝置。儲能一次倉其他回路配置線路保護。

儲能二次艙部署儲能網絡通信柜一面，含光電轉換器（用于計量表數據上傳以及儲能數據經原有光伏廠區集控中心上傳調度）、配置縱向加密裝置（對于儲能廠區數據上傳到光伏廠區進行數據加密，參與系統 AGC、AVC 調節的發電廠應當在調度數據網邊界配置縱向加密認證裝置或縱向加密認證網關進行安全防護）；配置 2 套數據通信網關機，接收上級調度下 發的調峰指令、無功功率控制指令，在本工程中列入調度端相應 的接入配合費用。

本工程儲能站遠動信息采用雙平面調度數據網絡送蘇州地調儲能二次艙 配置能量管理子站一套（采集 PCS、BMS 等的全量數據）、 AGC/AVC系統一套用于廠區內儲能系統的調控。

典型業績

湖北松滋工業園6MW光伏10kV并網
福洋生物有限公司光伏工程
旌達科技光伏并網項目
緬甸20MW光伏站、酒店及醫院屋頂光伏項目
如皋下原標龍產城控股科創園一期光伏發電項目
內蒙古錫林郭勒盟鑲黃旗新寶拉格鎮工業園區深能熱電廠項目
綠匯新能源4.5MW光伏10kV并網
江蘇巨力鋼絲繩35kV光伏并網
中天合創能源煤礦分布式光伏發電10kV并網
青海油田烏南5mw光伏35kV并網
南通海螺水泥1.52MWP分布式光伏項目
浦江億通塑膠電子有限公司400.03KWP分布式光伏發電項目
揚州邗江區國聯制衣0.4KV屋頂光伏項目
日勒新能源昆山有限公司800KW分布式光伏項目
臨滄機場光伏0.4kV、長水機場光伏10kV、三義機場光伏10kV并網
岷山環保高科33.5MWh分布式儲能項目
