LSSD (LVDS Source Synchronous Deserialization)，是一種用于解決高速LVDS數據接收時鐘與數據相位偏移問題的技術。

一、LSSD技術簡介

在當今高速數據傳輸領域，隨著 LVDS 信號傳輸速率的不斷提高，信號每位所占用的時間窗口不斷減小，這使得采樣時鐘對信號的采樣點在其有效區間采樣的準確性降低。同時，由于傳輸路徑的不同，各數據線和采樣時鐘到達接收端的延遲時間難以保證完全一致，從而導致時鐘和數據信號之間出現偏移。為解決這一問題，LSSD（LVDS Source Synchronous Deserialization）技術應運而生。

LSSD 技術的核心原理在于通過對數據進行動態相位補償，確保接口具有最大的時序裕量，進而提高數據傳輸的可靠性。廣泛應用于高速 ADC/DAC、工業相機信號接收、長距離 LVDS 傳輸補償以及對時序要求苛刻的通信、圖像處理等場景，能有效應對因傳輸路徑差異、溫度、電壓波動等因素引發的相位偏移，確保數據的準確接收與系統性能的穩定發揮。

LSSD具有以下特點：

1、支持 LVDS 接收數據相位自動調整：LSSD 技術能夠自動檢測并調整接收端數據的相位，無需人工干預，提高數據接收的準確性和系統的穩定性。

2、支持不同 LVDS 數據傳輸比：包括 X1、X2、X4、X5 以及 7:1 等多種傳輸比，可適應不同應用場景下的數據傳輸需求。

3、支持多位寬數據接收調整：能夠對多位寬的數據進行相位調整，滿足多通道數據傳輸的要求。

4、支持單路調整或多位寬調整功能：用戶可根據實際需求靈活選擇單路調整或多路調整，提高系統的靈活性和適應性。

5、支持發送端調電重連功能：在發送端出現故障或連接中斷時，LSSD 技術能夠自動進行調電重連，確保數據傳輸的連續性。

6、支持寬泛環境工作溫度：能夠在 - 40℃到 85℃的環境溫度下穩定工作，適用于各種惡劣的工作環境。

二、LSSD IP

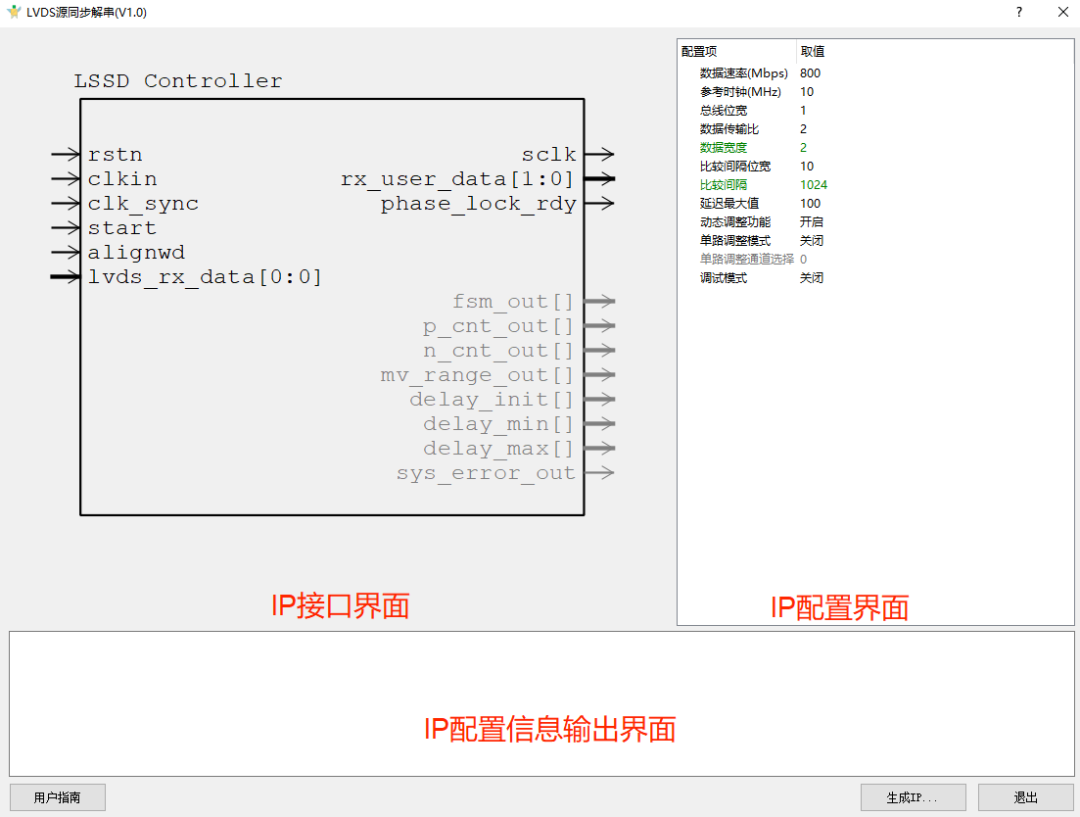

LSSD IP界面分為三個部分，分別為IP端口展示區域，IP配置可選項區域和IP生成信息輸出區域。LSSD IP支持多種模式和參數配置，用戶根據實際需求可以在IP界面進行配置。

LSSD IP 接口包括輸入、輸出以及測試接口，能夠實現對輸入的 LVDS 信號進行相位調整，并進行動態調整，使數據位于最佳采樣位置，從而提高數據采集精度。

三、LSSD應用

LSSD技術廣泛應用于高速ADC/DAC、工業相機信號接收、長距離LVDS傳輸補償以及對時序要求苛刻的通信、圖像處理等場景。

以索尼IMX264工業相機傳感器為例，該傳感器采用Sub-LVDS接口進行高速數據傳輸。在IMX264圖像傳輸過程中，LSSD技術能夠實時監測并補償時鐘信號與數據信號的相位差異，提高數據傳輸的準確性，減少因相位偏移導致的誤碼和數據丟失。同時，該技術還可以有效抑制溫度變化、電磁干擾和電源噪聲等因素引起的信號偏移，增強系統的抗干擾能力，確保IMX264在復雜的工作環境和不同的溫度條件下，穩定可靠地傳輸高質量圖像數據，進而充分發揮IMX264的性能優勢。

四、總結

LSSD 技術以其高速和抗干擾能力強的特點，成為高速 LVDS 信號接收中不可或缺的傳輸解決方案。西安智多晶微電子有限公司的 LSSD IP 核，為用戶提供了強大的技術支持，幫助用戶在 FPGA 開發中實現高效、可靠的 LVDS 傳輸。其廣泛應用于工業控制、醫療設備、汽車電子和工業相機等領域。
