隨著物聯網技術、人工智能技術、5G與電網業務深度融合，傳統配電網領域的饋線終端（FTU）、站所終端（DTU）、配電變壓器終端（TTU）已不能滿足配電物聯網的智慧化需求，正快速轉型升級為一二次深度融合的智能終端，傳統的檢測手段很難對配電自動化終端與配電網之間的閉環交互功能進行全面測試與驗證，因此，科梁提出了基于HIL（控制器硬件在環仿真）的配電自動化終端仿真測試系統，在實時仿真軟件上建立實際配電網的仿真模型，編譯下載到實時仿真機中進行配電網絡電磁暫態仿真，將實時仿真結果通過信號接口輸出，與被測配電自動化終端設備連接，構成靈活方便的半實物仿真測試回路，更接近現場實際測試環境，可以更加準確地對配電自動化終端的一二次融合功能進行閉環測試。

系統組成與原理

科梁配電自動化終端閉環仿真測試系統主要由測試服務器（包含網絡交換機、工作站、位于工作站中的測試軟件）、實時仿真機（包含實時仿真運行的典型網絡拓撲模型、仿真機處理器和IO接口）、信號接口（包含模擬量接口、數字量接口）、被測配電自動化終端設備等組成。

實時仿真機可以對配電網系統進行電磁暫態實時仿真，如對電源、母線、變壓器、斷路器及負載等的實時仿真分析；仿真機與測試服務器之間通過網線連接，仿真機I/O板卡配置可以依據配電網模型仿真的規模以及被測配電自動化終端需求而定，一般通過模擬量接口，如數字仿真功率放大器，將仿真機輸出的模擬量小信號進行功率放大后接入被測配電自動化終端的模擬量接點，通過數字量接口，如模擬斷路器，將仿真機的數字量轉換為與被測終端兼容的開關量后接入被測終端的開關量接點，實現對被測配電自動化終端的閉環仿真測試，為配電自動化終端的一二次融合功能的研究及工程驗證提供了一整套仿真測試解決方案，為配電自動化終端大規模安全可靠入網運行提供了一種新的更加接近現場應用場景的測試技術支撐。

主要功能

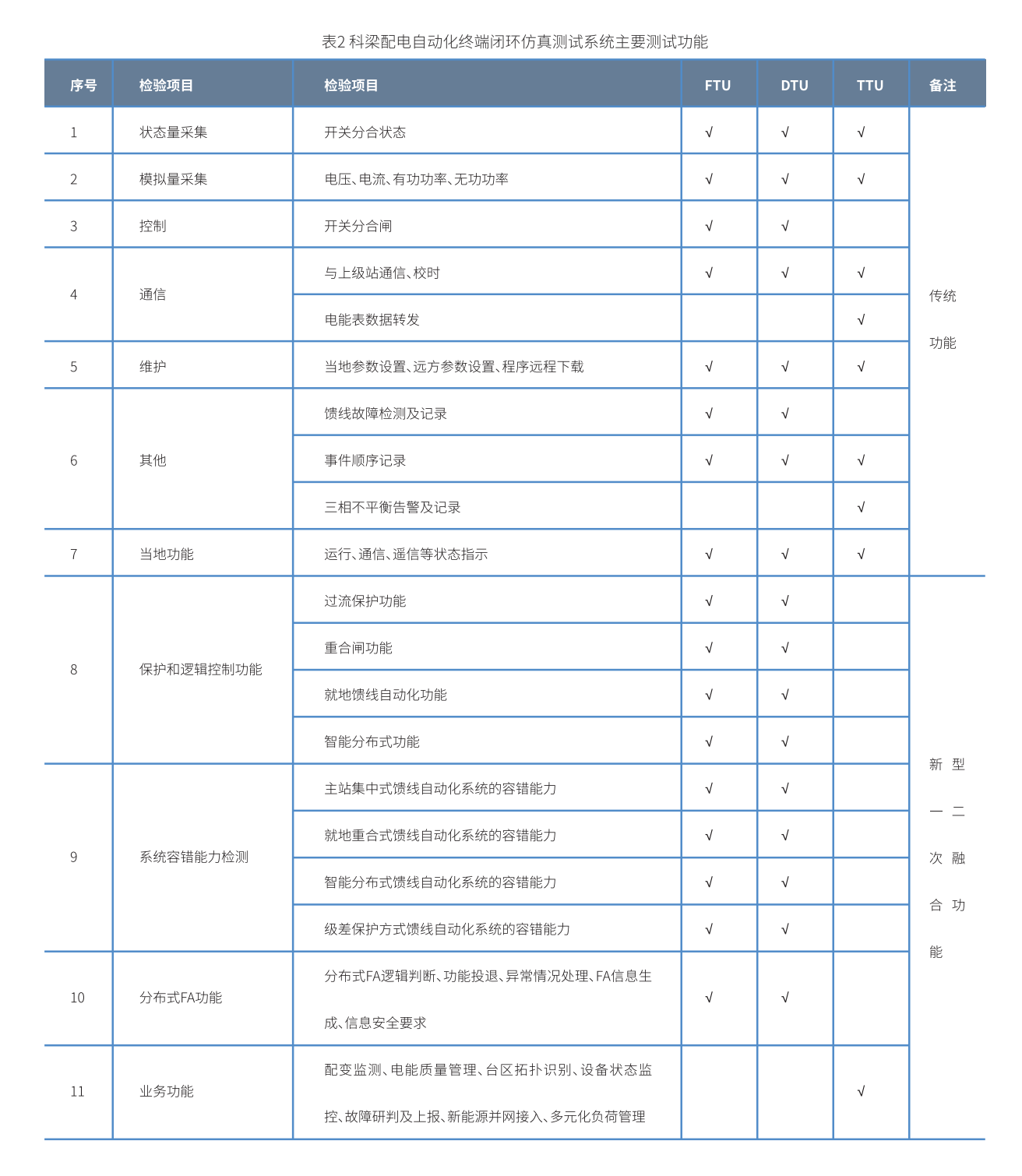

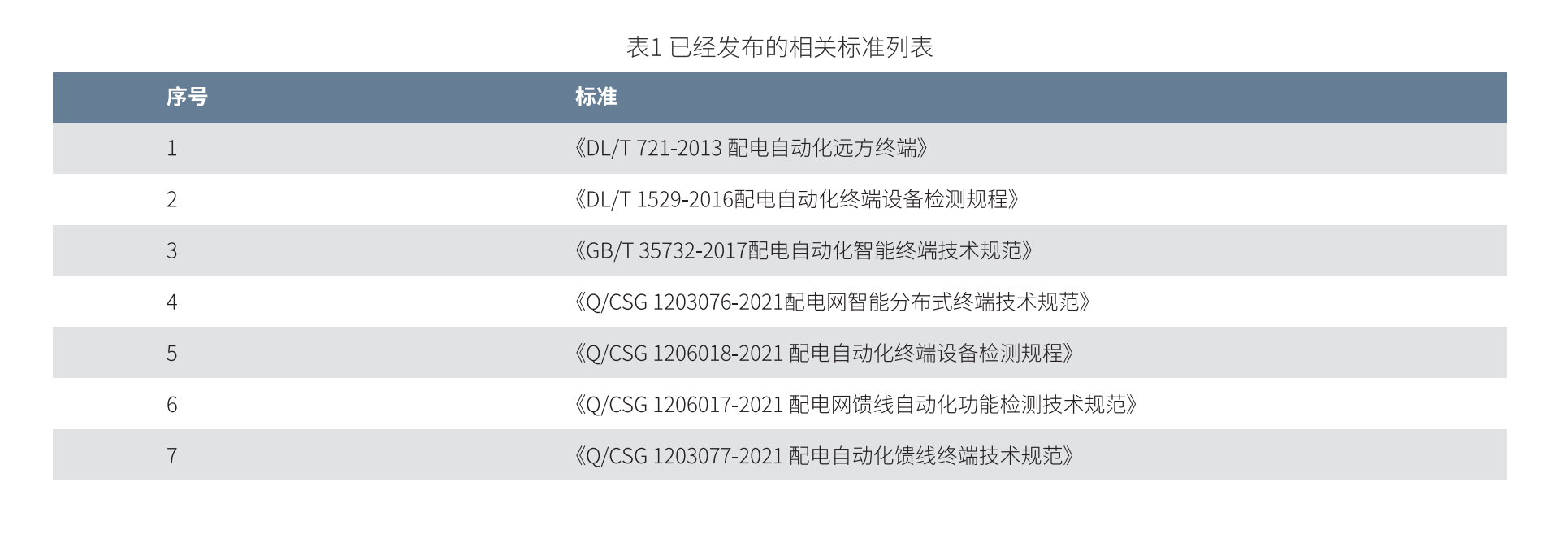

參考如表1所示已經發布的相關標準和《配電物聯〔2020〕5號-關于發布《臺區智能融合終端相關技術規范》的通知》等，科梁配電自動終端閉環仿真測試系統可開展的主要測試功能如表2所示。

應用案例

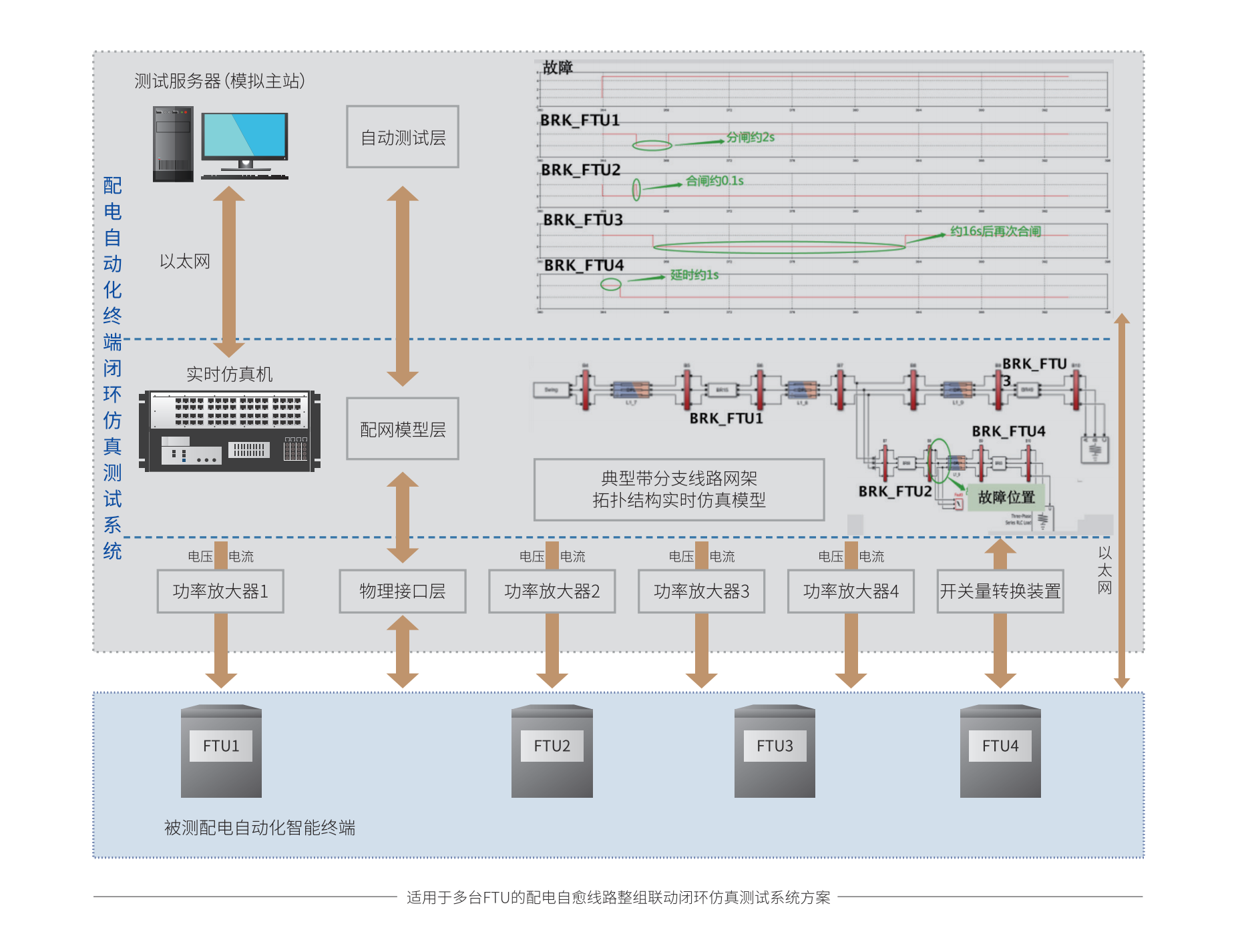

某客戶配電自動化饋線終端就地饋線自動化功能閉環仿真測試案例

項目概況：配電自動化饋線終端主要對柱上中壓開關進行監控，完成遙測、遙信、遙控等功能，實現故障定位、故障隔離和非故障區域快速恢復供電，其對配電網系統穩定運行起到重要作用。為解決海量配網自動化終端以及配電網自愈饋線的整組聯動測試問題，提升配電自愈線路整組測試水平，提出了“典型配電網潮流仿真+硬件在環接入多臺配電自動化終端”的閉環仿真測試系統解決方案。

本次項目測試的結果符合現場實際情況，各種動態響應很好的模擬了現場實際工況，為多臺配網自動化終端FTU的測試提供了很好的解決方案。

項目成果：多臺配電自動化終端的就地饋線自動化等功能得到了充分的測試驗證，提高了測試效率，為客戶節約了測試成本。
