Texas Instruments TPD4S480 USB Type-C^?^ 48V EPR端口保護器為CC1、CC2、SBU1和SBU2提供4通道VBUS短路過壓和IEC ESD保護。由于引腳間距小以及不兼容USB Type-C電纜和附件，VBUS 引腳對USB Type-C連接器內的CC和SBU引腳短路。該端口保護器采用3mm x 3mm QFN封裝，在CC引腳上提供±65V浪涌保護，在SBU引腳上提供+65V/-35V浪涌保護。典型應用包括臺式電腦/主板、標準筆記本電腦、擴展塢、端口/電纜適配器和加密狗、智能手機、上網本和WOA。

數據手冊：*附件：Texas Instruments TPD4S480 USB Type-C? 48V EPR端口保護器數據手冊.pdf

TPD4S480保護器包括集成的VBUS分壓器電路和FET驅動器，支持未額定用于EPR操作的PD控制器在EPR電壓范圍內安全運行。該器件為CC1、CC2、SBU1和SBU2引腳集成了IEC 61000-4-2 ESD保護，無需在連接器外部放置高壓TVS二極管。

特性

• 4通道VBUS 短路過壓保護（CC1、CC2、SBU1和SBU2）：可耐受63VDC
• 4通道IEC 61000-4-2 ESD保護（CC1、CC2、SBU1和SBU2）
• CC1和CC2過壓保護FET，用于傳輸VCONN 電源
• CC引腳上±65V浪涌保護
• SBU引腳上+65V/-35V浪涌保護
• 集成VBUS分壓器電路，帶使能，對EPR等級VBUS進行 分頻
• 集成FET驅動器，用于控制外部EPR阻斷FET
• 集成CC電池電量耗盡電阻器，用于處理移動設備中的電池電量耗盡用例
• 3 mm x 3 mm QFN封裝

應用

• 臺式電腦/主板
• 標準筆記本電腦
• Chrome筆記本和WOA
• 擴展塢
• 端口/電纜適配器和加密狗
• 智能手機

功能框圖

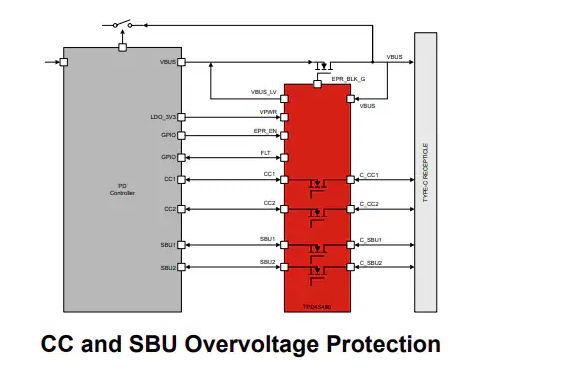

CC和SBU過壓保護

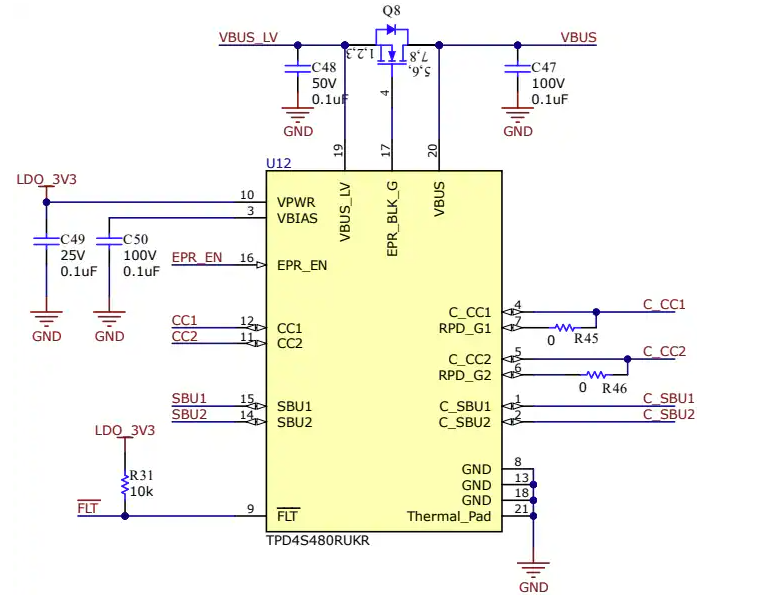

原理圖
