步進電機作為工業自動化領域的關鍵執行元件，其控制方式的選擇直接影響系統性能和成本。目前主流的控制技術分為總線控制和脈沖控制兩種模式，二者在架構設計、響應速度、擴展能力等方面存在顯著差異。本文將從技術原理、應用場景及發展趨勢三個維度，對這兩種控制方式進行深度剖析。

一、技術原理與核心差異

總線控制采用數字通信協議（如CANopen、EtherCAT、Modbus等）實現多軸協同。以CRT電機的閉環步進系統為例，其通過RS-485總線可實現128個節點的組網，每個電機內置32位處理器實時解析運動指令。這種架構將傳統脈沖+方向信號轉化為數據包傳輸，單根電纜即可完成供電、通信、反饋三合一功能。深圳科瑞特自動化技術實驗數據顯示，EtherCAT總線控制周期可縮短至100μs，同步精度達±1微秒。

脈沖控制則沿用步進/方向（PUL/DIR）的模擬信號方式。某機器人實驗室的對比測試表明，常規脈沖控制需獨立布線，每軸至少需要3芯電纜（脈沖、方向、使能）。當脈沖頻率超過200kHz時，信號衰減會導致丟步風險增加。某伺服驅動器廠商的實測數據披露，在10米電纜傳輸場景下，500kHz脈沖信號的畸變率高達15%。

二、性能參數對比分析

1. 同步精度

總線系統的全局時鐘同步機制優勢明顯。某汽車焊裝線的測試報告顯示，8個EtherCAT軸間的最大同步誤差僅0.3μs，而脈沖控制的多軸同步依賴控制器硬件，通常存在5-10μs的固有偏差。某公司在3C行業的應用案例證明，總線控制可實現0.01mm的重復定位精度，比脈沖控制提升40%。

2. 布線復雜度

傳統脈沖系統需要n×3的線纜數量（n為軸數），而總線拓撲僅需1條主干電纜。某光伏電池片分選機的改造項目顯示，將脈沖控制升級為CAN總線后，線纜總重從48kg降至6kg，控制柜體積縮小60%。但需注意，總線電纜需選用雙絞屏蔽線，單價較普通電纜高30-50%。

3. 動態響應

高頻脈沖控制（>500kHz）在短距離傳輸時仍具優勢。激光雕刻機的對比測試表明，脈沖系統對突發位置指令的響應延遲為50μs，而總線系統因協議解析需要150-200μs。不過，新一代的Powerlink總線已將此延遲壓縮至80μs以內。

三、成本效益模型

初期投入方面，單軸脈沖驅動器價格約為總線型驅動器的1/3。但綜合考量布線、維護等隱性成本后，當系統軸數超過8個時，總線方案的總擁有成本（TCO）更低。某包裝機械廠商的5年成本分析顯示：

●脈沖系統：初期投資12萬元，年維護費2.5萬元。

●總線系統：初期投資18萬元，年維護費0.8萬元。

第三年起總線方案即實現成本反超。值得注意的是，支持Modbus-RTU的簡化版總線驅動器已下探至600元/軸，接近中端脈沖驅動器價格。

四、典型應用場景選擇指南

1. 總線控制優選場景

●多軸協同（≥4軸）的半導體設備。

●長距離傳輸（＞15米）的物流分揀線。

●需要實時反饋的閉環步進系統。

●頻繁變更運動參數的3D打印設備。

2. 脈沖控制適用場景

●單軸/雙軸的簡易數控機床。

●固定動作模式的自動鎖螺絲機。

●預算受限的教育實訓設備。

●電磁干擾強的焊接機器人工作站。

五、技術融合與未來演進

現代混合控制系統已出現"脈沖總線化"創新方案。如某國產運動控制器開發的P-BUS技術，通過編碼器將脈沖信號轉換為總線報文，兼容現有脈沖驅動器。行業調研數據顯示，2024年新安裝的步進系統中，總線控制占比已達37%，預計2027年將突破55%。隨著TSN（時間敏感網絡）技術的普及，未來總線控制的實時性有望達到納秒級。

結語：選擇控制方式需遵循"場景適配"原則。對于追求極致性價比的簡單應用，脈沖控制仍是可靠選擇；而在智能化、網絡化需求強烈的現代產線中，總線控制展現出的可擴展性和維護便利性，正推動其成為工業4.0時代的主流技術路線。決策者應綜合考慮設備生命周期、運維團隊技能儲備等非技術因素，做出最優選擇。

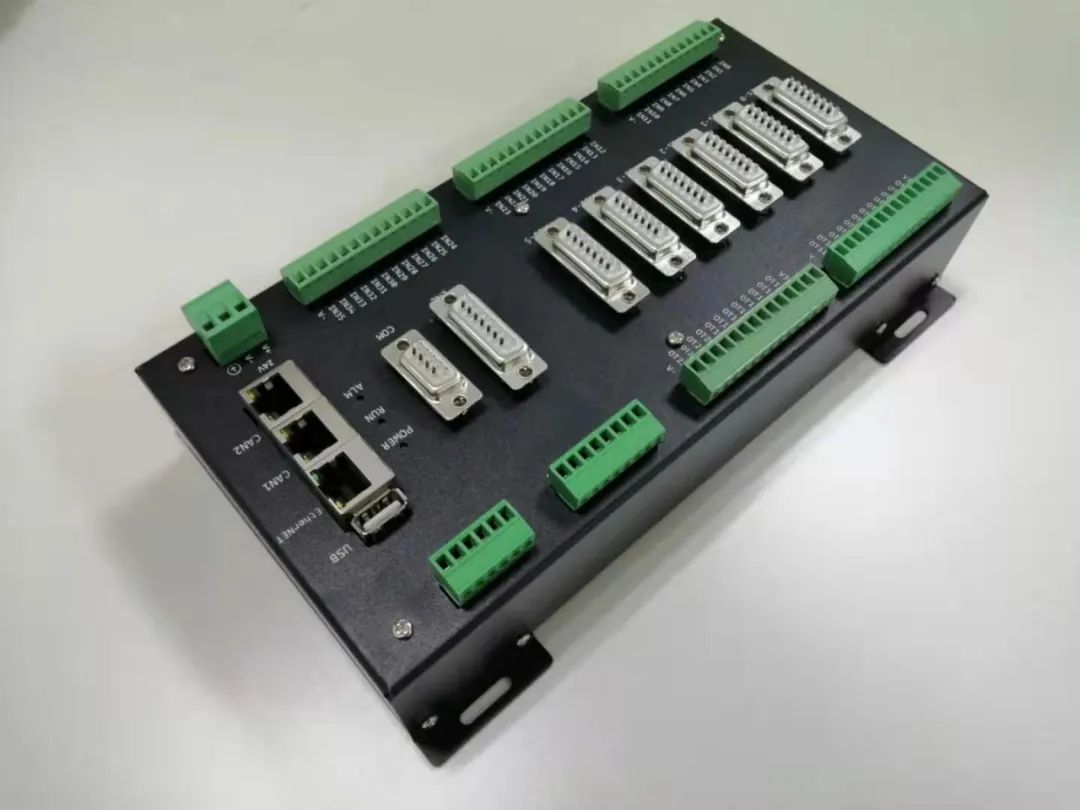

▲CRT總線運動控制系統
