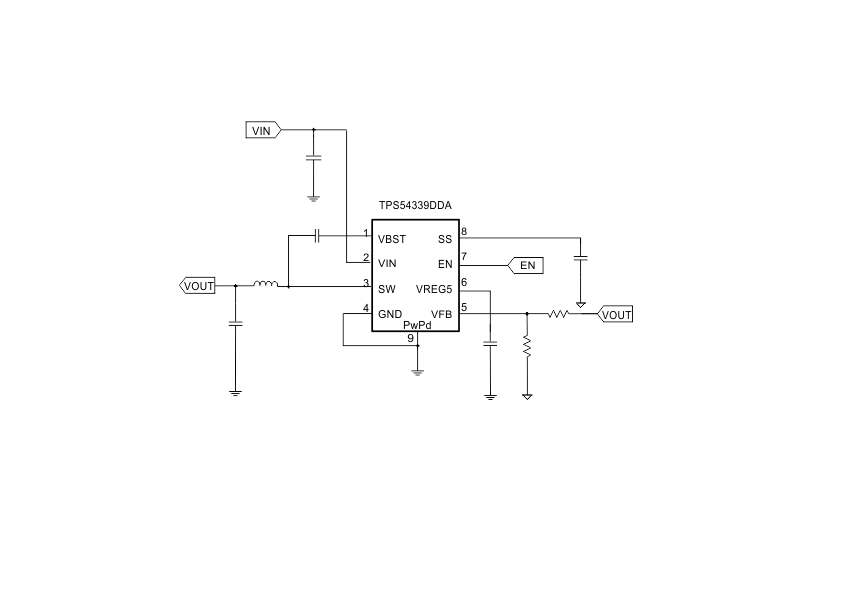

TPS54339 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。該 TPS54339 使系統設計人員能夠使用經濟高效、低元件數量、低待機電流的解決方案來完善各種終端設備電源總線穩壓器套件。TPS54339 的主控制回路使用 D-CAP2? 模式控制，無需外部補償元件即可提供快速瞬態響應。該 TPS54339 還具有專有電路，使該器件能夠采用低等效串聯電阻 （ESR） 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件在 4.5V 至 23V VIN 輸入范圍內工作。輸出電壓可在 0.76 V 至 7 V 之間編程。該設備還具有可調節的軟啟動時間。TPS54339 采用 8 引腳 DDA 封裝，設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps54339.pdf

特性

• D-CAP2 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：4.5 V 至 23 V
• 輸出電壓范圍：0.76 V 至 7 V
• 針對低占空比應用
  進行了優化
  的高效集成 FET – 140 mΩ（高壓側）和 70 mΩ（低壓側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 600kHz 開關頻率 （f 西 南部 )
• 逐周期超過電流限制

參數

方框圖

1. 產品概述

TPS54339是一款4.5V至23V輸入電壓范圍的3A同步降壓（buck）轉換器，采用D-CAP2?技術，提供快速瞬態響應和低輸出紋波，適用于各種低壓系統應用。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至23V。
• ?輸出電壓范圍?：0.76V至7.0V，可調。
• ?高效集成FET?：內置低ESR的高側和低側FET，優化低占空比應用。
• ?D-CAP2?模式控制?：實現快速瞬態響應，無需外部補償組件。
• ?可調軟啟動?：支持平滑的電壓啟動，防止啟動時的浪涌電流。
• ?高精度帶隙基準?：在寬輸入電壓范圍內保持高精度。
• ?過流保護?：實施循環過流限制，保護電路免受過流損壞。
• ?過壓保護?：監測反饋電壓，防止過壓情況。
• ? 欠壓鎖定（UVLO） ?：監測輔助電源電壓，確保穩定工作。
• ?熱關斷?：監測結溫，防止過熱損壞。

3. 應用領域

• 數字電視電源供應
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

4. 功能描述

• ?D-CAP2?模式?：結合恒定導通時間控制與內部補償電路，實現偽固定頻率操作和快速瞬態響應。
• ?軟啟動?：通過外部電容設置軟啟動時間，支持平滑的電壓啟動。
• ?預偏置軟啟動?：防止在啟動時從預偏置輸出拉取電流。
• ?過流保護?：監測低側FET開關電壓，實施循環過流限制。
• ?過壓保護?：監測反饋電壓，當電壓超過設定閾值時關閉高側和低側FET。
• ? 欠壓鎖定（UVLO） ?：監測VREG5引腳電壓，當電壓低于閾值時關閉設備。
• ?熱關斷?：監測結溫，當溫度超過閾值時關閉設備。

5. 電氣特性

• ?最大輸出電流?：3A。
• ?開關頻率?：600kHz。
• ?高側FET導通電阻?：140mΩ。
• ?低側FET導通電阻?：70mΩ。
• ?軟啟動充電/放電電流?：4.2μA至7.8μA（充電）；0.8mA至1.5mA（放電）。

6. 設計指南

• ?輸出電壓電阻選擇?：使用電阻分壓器設置輸出電壓，推薦使用1%或更高精度的電阻。
• ?輸出濾波器選擇?：采用LC濾波器，選擇合適的電感和電容值以滿足輸出電壓紋波和相位裕量要求。
• ?輸入和輸出電容?：推薦使用陶瓷電容作為輸入和輸出電容，以減小ESR并提高效率。
• ?引導電容和VREG5電容?：必須連接0.1μF和0.47μF的陶瓷電容以確保正確操作。

7. PCB布局指南

• 保持輸入開關電流環路盡可能小。
• SW節點應盡可能小且短，以減少寄生電容和電感。
• 暴露的熱墊必須連接到PGND。
• VREG5電容應靠近設備放置，并連接到PGND。
• 輸出電容應連接到PGND的寬圖案上。

8. 封裝與訂購信息

• 提供8引腳DDA封裝選項。
• 封裝尺寸、引腳配置和訂購代碼詳細說明。
