LM3279 是一款降壓-升壓型 DC/DC 轉換器，旨在產生高于或 低于給定輸入電壓，特別適用于工作在 便攜式應用中的單節鋰離子電池。

LM3279 具有四種工作模式：脈寬調制 （PWM）、脈沖頻率 調制 （PFM）、待機和關斷。在正常情況下，LM3279 完全運行 同步 PWM 模式（典型開關頻率為 2.4MHz），可在 降壓和升壓運營制度。節能型 PFM 模式可提高效率并節省電流 在低功率 RF 傳輸模式下。對于高發射功率，該器件在 PWM 降壓或 boost 模式，而該器件可以在低功耗傳輸期間在 PWM 和 PFM 模式之間切換。 LM3279 可通過隨附的 MIPI RFFE 數字控制接口進行控制，也可以使用 來自外部 MCU 的模擬控制，提供設計靈活性。
*附件：lm3279.pdf

電源轉換器拓撲通過使用一個小 封裝和外殼尺寸的電感器和兩個表面貼裝電容器。

LM3279 針對降壓和升壓工作模式進行了內部補償，從而提供 最佳瞬態響應。

特性

• MIPI RFFE 數字控制接口
• 具有內部無縫轉換的高效 PFM 和 PWM 模式
• 采用單節鋰離子電池供電：2.7 V
  至 5.5 V
• 可調輸出電壓：
  • RFFE 數字控制：0.4 V
    至 4.2 V
  • 模擬控制：0.5 V 至 4.2 V
• 1A 最大負載能力（V 時）電池
  ≥ 3.2 V、V 外 = 3.6 伏
• 2.4MHz（典型值）開關頻率
• 無縫降壓-升壓模式轉換
• 快速輸出電壓轉換：20 μs 內 0.8 V 至 4 V
• 高效率：V 時為 95%（典型值） 電池 = 3.7 V、V 外 = 3.3 V，300 mA 時
• 輸入過流限制
• 輸出過壓箝位
• 內部補償

參數

方框圖

1. 產品概述

LM3279是一款高效率的升降壓（Buck-Boost）DC/DC轉換器，專為3G和4G射頻功率放大器（RF PA）設計。它能夠從單個鋰離子電池（2.7V至5.5V）生成高于或低于輸入電壓的輸出電壓，最大負載能力為1A。

2. 主要特性

• ?高效率?：典型效率高達95%，特別是在PWM模式下。
• ?動態輸出電壓調整?：通過MIPI RFFE數字控制接口或模擬控制（VCON引腳）實現0.4V至4.2V的可調輸出電壓。
• ?無縫升降壓模式轉換?：在升降壓模式之間自動切換，無需手動干預。
• ?快速輸出電壓轉換?：輸出電壓在0.8V至4V之間轉換僅需20μs。
• ?小尺寸封裝?：采用16引腳的DSBGA封裝，適合空間受限的應用。
• ?過流保護?：內置輸入過流限制和反向電流限制。
• ?過熱保護?：內置熱過載保護，防止器件損壞。

3. 應用領域

• 3G/4G智能手機
• RF PC卡
• 平板電腦、電子書閱讀器
• 電池供電的RF設備

4. 功能描述

• ?工作模式?：支持PWM、PFM、待機和關機四種工作模式，根據負載和輸出電壓自動調整。
• ?數字控制接口?：通過MIPI RFFE接口實現可編程控制，支持讀寫寄存器以配置輸出電壓、工作模式等。
• ?模擬控制?：通過VCON引腳接收模擬電壓信號，動態調整輸出電壓。
• ? 通用輸入輸出（GPO） ?：提供兩個GPO引腳，可用于控制RF前端電路。
• ?R DSON管理?：根據輸出電壓動態調整內部MOSFET的R DSON，以優化效率。

5. 電氣特性

• ?輸入電壓范圍?：2.7V至5.5V。
• ?輸出電壓范圍?：數字控制下為0.4V至4.2V，模擬控制下為0.5V至4.2V。
• ?最大負載電流?：V BATT ≥3.2V時，最大輸出電流為1A（V OUT =4.2V時為650mA）。
• ?開關頻率?：典型值為2.4MHz。
• ?靜態電流?：待機模式下為1.2mA，關機模式下為0.22μA。

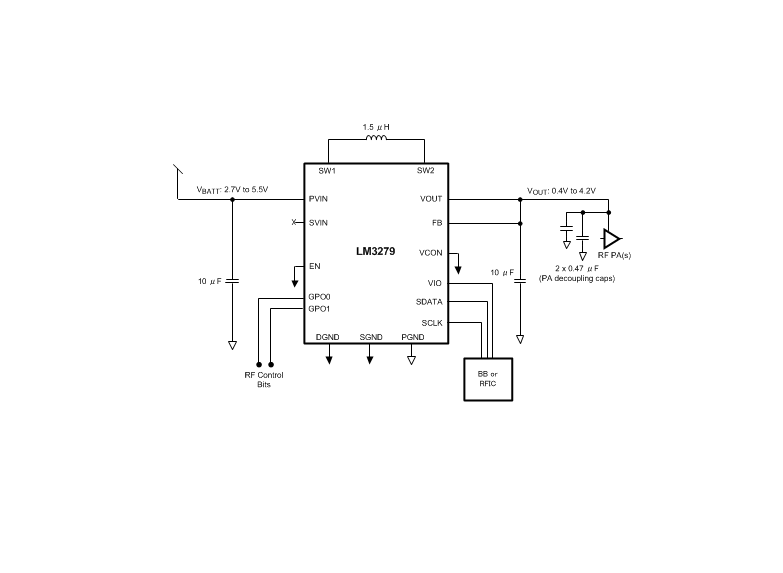

6. 典型應用電路

• 提供了數字控制和模擬控制兩種典型應用電路。
• 詳細說明了外部組件（如電感器、輸入/輸出電容器）的選型和布局要求。

7. 布局指南

• 強調了PCB布局對DC/DC轉換器性能的重要性。
• 提供了布局示例和制造考慮事項，包括DSBGA封裝的組裝和使用注意事項。

8. 文檔與支持

• 提供了技術文檔、應用指南和社區資源鏈接。
• TI的WEBENCH?工具支持快速設計和優化。
