TPS54061-Q1 器件是一款 60V、200mA 同步降壓直流/直流轉換器，具有 集成高側和低側 MOSFET。電流模式控制提供簡單的外部 補償和靈活的組件選擇。非開關電源電流為 90 μA。使用 使能引腳將關斷電源電流降至 1.4 μA。

為了提高輕載效率，低側 MOSFET 在電感 電流為零。
*附件：tps54061-q1.pdf

內部欠壓鎖定設置為 4.5 V，但在使能上使用兩個電阻器 pin 可以增加設置。內部慢啟動時間控制輸出電壓啟動 坡道。

可調開關頻率范圍可實現效率和外部 組件大小。頻率折返和熱關斷可在過載期間保護器件 條件。

TPS54061-Q1 通過集成 MOSFET 和引導充電二極管來實現小型設計， 以及通過小型 3 mm × 3 mm 熱增強型 SON 封裝最大限度地減少 IC 占用空間。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C
    環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C3B
• 集成高壓側和低壓側 MOSFET
• 用于輕負載效率的二極管仿真
• 峰值電流模式控制
• 90μA 工作靜態電流
• 1.4μA 關斷電源電流
• 50kHz 至 1.1MHz 可調開關
  頻率
• 與 External Clock 同步
• 0.8 V ±1% 電壓基準
• 與陶瓷輸出電容器或低成本
  鋁電解電容器配合使用時保持穩定
• 逐周期電流限制、熱保護、OVP 和
  頻率折返保護
• 帶導熱
  墊的 3mm × 3mm、8 引腳 SON 封裝
• –40°C 至 150°C 工作結溫

參數

方框圖

1. 產品概述

TPS54061-Q1是一款寬輸入范圍（60V）、200mA的同步降壓DC-DC轉換器，集成了高側和低側MOSFET，適用于汽車應用。該轉換器具有低靜態電流、高效率、峰值電流模式控制等特點，并支持外部時鐘同步。

2. 主要特性

• ?寬輸入電壓范圍?：4.7V至60V。
• ?高效率?：通過優化設計和集成MOSFET實現。
• ?低靜態電流?：非切換供電電流為90μA，啟用引腳可降至1.4μA。
• ?峰值電流模式控制?：提供簡單的外部補償和靈活的組件選擇。
• ?集成高側和低側MOSFET?：減少外部組件數量。
• ?同步整流?：輕載時提高效率。
• ?可調開關頻率?：50kHz至1.1MHz，支持外部時鐘同步。
• ?過壓保護?：內置輸出過壓保護。
• ?熱關斷?：保護器件免受過熱損壞。
• ?小型封裝?：3mm x 3mm的8引腳SON封裝，具有熱增強型焊盤。

3. 應用領域

• 低功耗待機或偏置電壓供應。
• 高壓線性穩壓器的高效替代方案。

4. 封裝與尺寸

• ?封裝類型?：8引腳SON（DRB）封裝
• ?尺寸?：3mm x 3mm

5. 電氣特性

• ?輸入電壓范圍?：4.7V至60V。
• ?輸出電壓范圍?：可調，最低可達0.8V（參考電壓）。
• ?最大輸出電流?：200mA。
• ?靜態電流?：90μA（非切換），1.4μA（啟用引腳控制下的關機）。
• ?開關頻率?：50kHz至1.1MHz（可調）。
• ?效率?：在寬輸入電壓和負載范圍內保持高效率。

6. 功能描述

• ?峰值電流模式控制?：通過外部電阻和電容進行補償。
• ?內部軟啟動?：防止啟動時的電流沖擊。
• ?輸出電壓調整?：通過外部電阻分壓器設置。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下工作，UVLO閾值可調。
• ?過熱保護?：當結溫超過閾值時自動關斷。
• ?外部時鐘同步?：RT/CLK引腳可接受外部時鐘信號以實現同步操作。

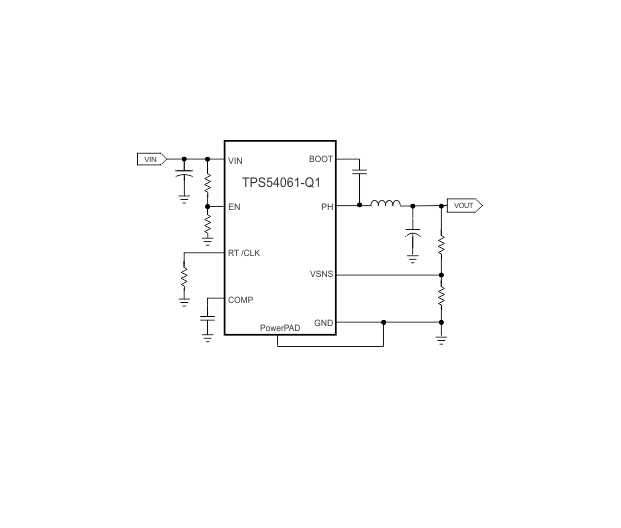

7. 典型應用電路

• 提供了連續導通模式（CCM）和不連續導通模式（DCM）下的典型應用電路。
• 詳細說明了組件選擇和設計步驟，包括電感器、輸出電容器、輸入電容器和啟動電容器的選擇。

8. 布局指南

• 強調了關鍵組件（如輸入電容器、電感器和輸出電容器）的布局對性能的影響。
• 提供了推薦的布局示例和PCB設計注意事項。

9. 文檔與支持

• 提供了技術文檔、應用簡報和社區資源鏈接。
• TI的WEBENCH?工具支持快速設計和優化。
