在PCB設計過程中，當大量器件被導入到PCB板上時，可能會出現器件絲印字體相互重疊，使得器件位號難以辨認的情況。為了解決這一問題，建議將絲印字體放置在器件的中心位置，然后進行布局布線設計。FanySkill提供的“字符-設置字符位置及字體”功能，能夠一鍵將絲印字體設置為2號字體，并自動調整字體位置放置在器件中心。此外，在輸出裝配層時，若器件數量過多，可能需要對裝配層字體進行器件歸中設置，并一鍵將裝配字體調整為4號字體。這種字體大小適合C/R0402及以上尺寸的封裝，確保裝配圖輸出時能夠清晰地查看到每個器件的位置。

1、調整絲印層字符位置及字體

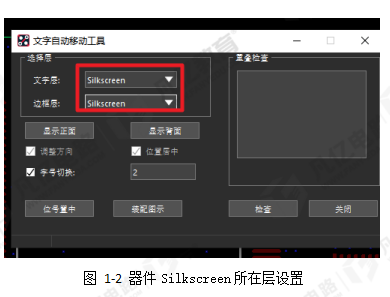

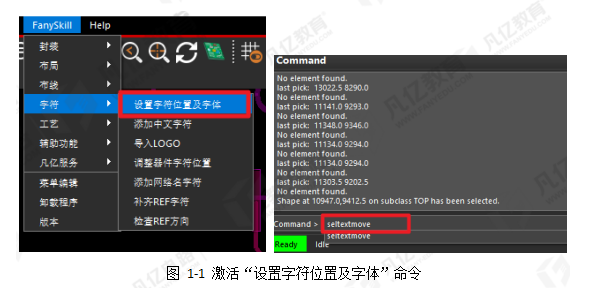

1）執行菜單命令“FanySkill-字符-設置字符位置及字體”，或者Command對話框內輸入快捷命令“seltextmove”如下圖1-1所示，都可以激活設置字符位置及字體命令以及彈出其設置對話框如下圖1-2所示。

2）在彈出的“文字自動移動工具”對話框內將“文字層”選項則是選擇需要調整的字符所在層，按照設計設置為“Silkscreen”；“邊框?qū)印边x項則為字體居中時按照器件哪一層的邊框?yàn)閰⒄站又?，建議一定需要設置為“Silkscreen”，因?yàn)橛行┓庋b工程師在繪制封裝的時候沒有在裝配層繪制器件邊框。以上兩項設置按照?qǐng)D1-2所示設置即可。

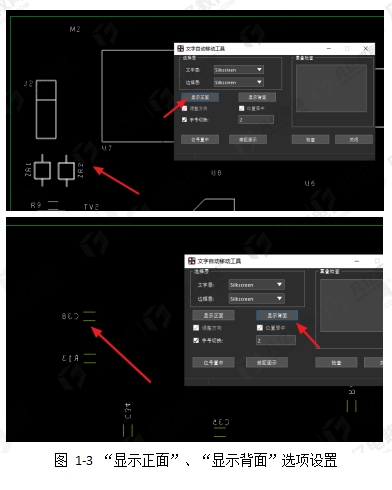

3）“顯示正面”、“顯示背面”選項按照自己設計需求進行點擊選擇即可，此功能為點擊“顯示正面”選項則是只顯示此PCB設計板的頂層器件絲印層顯示,反之點擊“顯示背面”選項含義一致,區別效果圖如下圖1-3所示.

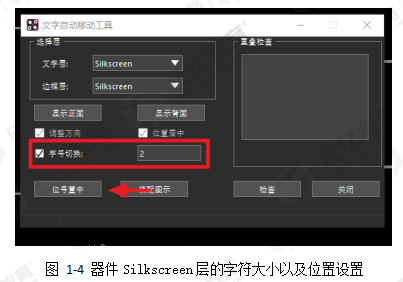

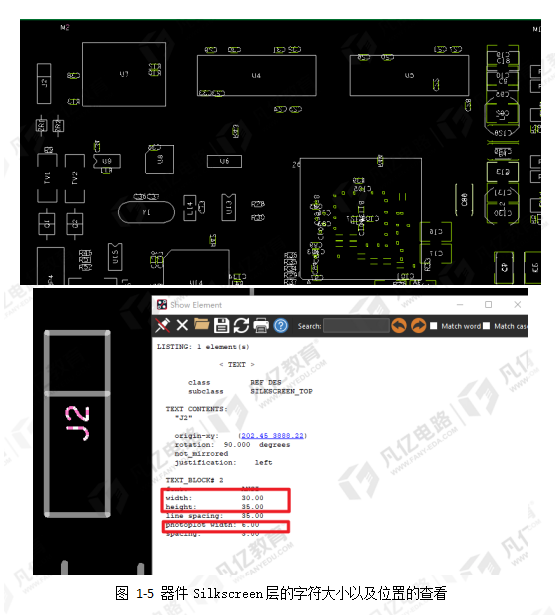

4）“字號切換”默認進行勾選，并且Silkscreen層的字符大小推薦2號字體設置，設置完成點擊“位號置中”選項即可如下圖1-4所示。命令激活完成之后可以看到器件Silkscreen層的字符已經一鍵設置為2號字體并且放置在器件中心位置，如下圖1-5所示。

2、調整裝配層字符位置及字體

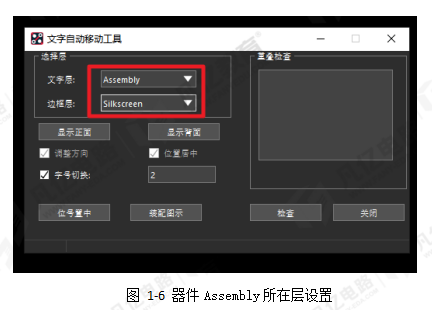

1）在彈出的“文字自動移動工具”對話框內將“文字層”選項則是選擇需要調整的字符所在層，按照設計設置為“Assembly”；“邊框?qū)印边x項則為字體居中時按照器件哪一層的邊框?yàn)閰⒄站又?，建議一定需要設置為“Silkscreen”，因?yàn)橛行┓庋b工程師在繪制封裝的時候沒有在裝配層繪制器件邊框。以上兩項設置按照?qǐng)D1-6所示設置即可。

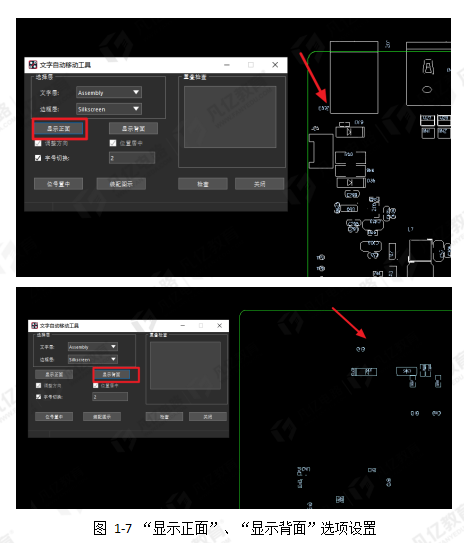

2）“顯示正面”、“顯示背面”選項按照自己設計需求進行點擊選擇即可，此功能為點擊“顯示正面”選項則是只顯示此PCB設計板的頂層器件裝配層顯示,反之點擊“顯示背面”選項含義一致,區別效果圖如下圖1-7所示.

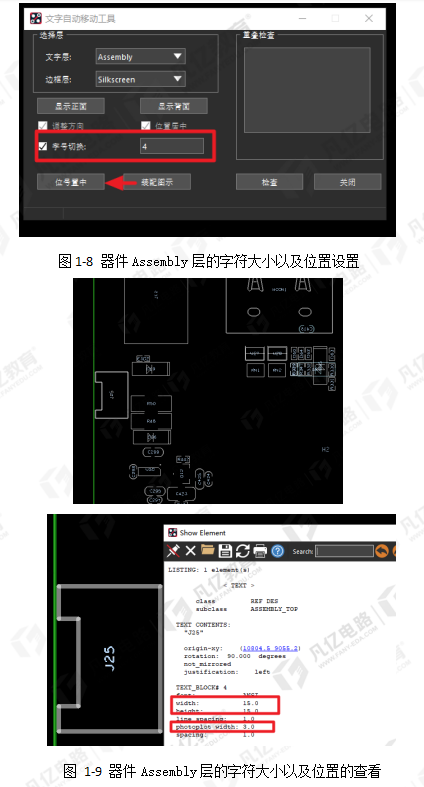

3）“字體切換”默認進行勾選。由于裝配層是需要輸出PDF文件,按照輸出PDF文件查找對應器件進行后期檢修，所以該裝配層字符需要設置為4號字體，該字體大小適配C/R0402及以上尺寸，那么該字體設置為“4”即可,設置完成點擊“位號置中”選項即可如下圖1-8所示。命令激活完成之后可以看到器件Assembly層的字符已經一鍵設置為4號字體并且放置在器件中心位置，如下圖1-9所示。
