汽車用OBD

產品和應用場景

在智能網聯汽車等產品不斷涌現的萬物互聯時代，OBD（On-Board Diagnostics?）是車輛自身運行數據與外界交互的主要部件，對保障汽車行駛安全和在保養維修等環節至關重要。汽車OBD的工作原理，主要是通過遍布汽車各處的傳感器收集各種數據，傳送到汽車的電子心臟ECU處理分析數據并做出判斷，借助故障碼或指示燈反饋信息給駕駛員和車主。汽車OBD主要有數據采集、數據分析與判斷、故障碼生成與存儲、故障指示與反饋、尾氣排放監測、危險狀況的信號無線傳輸等功能。金航標kinghelm研發生產的北斗GPS雙模天線、Wi-Fi天線和藍牙天線，射頻連接器、RJ45網絡接口在新能源汽車廣泛使用！“金航標，連接世界”，金航標十多年前就參與北斗“兩客一危”項目，為“北斗部標機”提供北斗GPS天線和信號連接器和接插件等產品。十多年持續在射頻和微波技術方面深耕，現在的金航標kinghelm電子，研發的射頻信號產品有BDS北斗天線GPS天線、藍牙天線、WiFi天線、4G天線等；還不斷開發出板對板、板對線連接器、板端座子接口、接插件、信號開關配套產品系列；以及汽車線束醫療器材連接線、高速率連接器等產品的開模定制等三大業務板塊。

1

宋仕強介紹說

金航標和薩科微slkor半導體宋仕強介紹說，車載OBD（On-Board Diagnostics?）可以應用于乘用車和商用車，市場容量非常大。而OBD（車載診斷系統）的核心功能，是通過實時監測車輛關鍵部件狀態，實現故障診斷、排放控制和性能優化。汽車OBD的硬件主要為電子控制單元（ECU）、傳感器、執行器、故障指示燈、診斷儀幾部分構成，內部還有金航標的FPC連接器、網口接插件等產品！

汽車OBD的無線信號傳輸通常借助藍牙或Wi-Fi技術來實現，傳輸過程主要為：

有藍牙通信功能的OBD開啟后，會進入可被發現狀態。車主通過手機或其他終端設備找到對應的OBD設備配對連接，兩者就可以建立起藍牙通信鏈路；數據傳輸，OBD設備將從車輛ECU獲取的實時數據，如發動機轉速、水溫等，打包成特定格式的數據包，按照約定的通信協議用藍牙信號發送出去。手機或其他終端設備接收到信號后，對數據包進行解析，然后在應用程序中顯示數據供車主或者維修工人查看調閱；Wi-Fi傳輸的網絡設置，OBD內的Wi-Fi模塊可創建一個小型的Wi-Fi熱點，車主將手機或其他終端設備連接到該熱點，設置好通信頻點建立起Wi-Fi連接；OBD將車輛數據按照特定的網絡協議進行封裝，通過Wi-Fi信號傳輸到連接的終端設備上；終端設備接收到數據后，由相應的應用程序進行處理和展示。同時，終端設備也可以向OBD設備發送指令，如請求特定類型的數據或進行某些功能的設置，實現雙向的數據交互。

2

宋仕強介紹說

宋仕強介紹說，藍牙和Wi-Fi信號傳輸各有優缺點。藍牙傳輸功耗較低，連接簡單，但傳輸距離有限，一般超過15米，藍牙模塊與用戶的手機APP 建立交互通道，全面支持藍牙的鑰匙管理、設備鑒權及車輛控制等功能，為用戶帶來便捷的智能用車體驗；Wi-Fi傳輸速度快、傳輸距離較遠，最遠可達300米，但功耗較高，設置過程復雜一些。功能兩者都差不多，這些設備和車載的GPS/BDS北斗系統導航定位產品配套使用，增加車輛的歷史軌跡回放、電子圍欄、緊急情況一鍵熄火等功能。

金航標研發生產的kinghelm微型陶瓷天線KH-3216、KH-2012、Wifi小辣椒天線、4G的膠棒天線、玻璃鋼等也在廣泛使用！金航標kinghelm的產品北斗GPS天線、通信天線和連接器網絡接口RJ45等產品在其中廣泛使用！

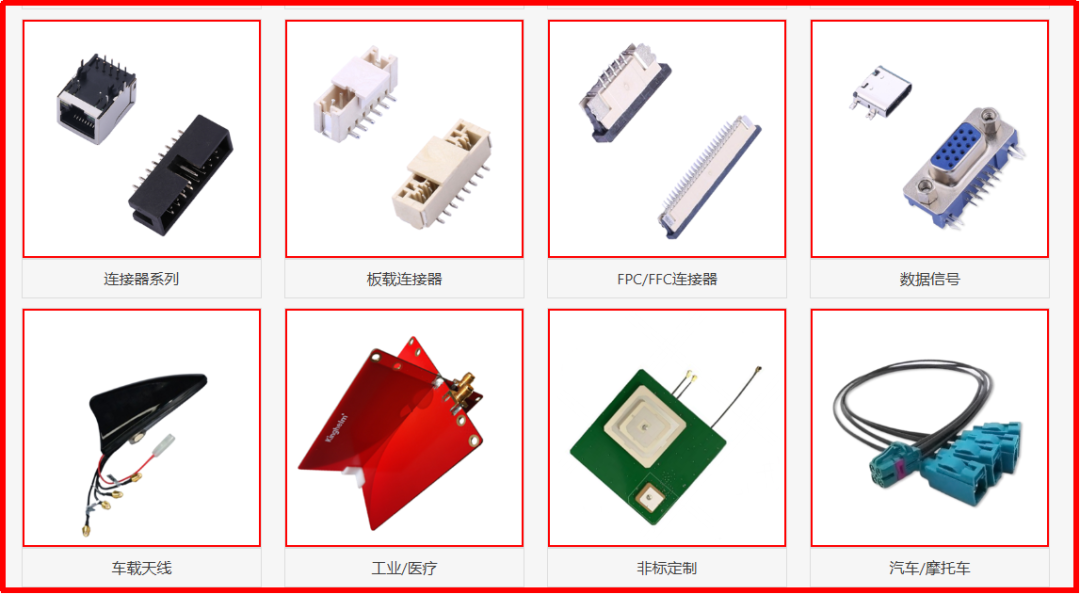

Kinghelm金航標研制的天線連接器接插件產品

電源模塊方面，電源管理模塊采用DC-DC（直流轉直流）轉換器與LDO（低壓差線性穩壓器）協同工作的方式，為4G通信模塊和MCU提供穩定可靠的電源，保障OBD（On-Board Diagnostics?）設備穩定運行、薩科微slkor 品牌的AMS1117-3.3、SL7805、LM358等被廣泛采用。薩科微是中國半導體未來的中堅力量，“slkor”品牌研發和生產的包括碳化硅功率器件、MOS管場應效管、IGBT、肖特基二極管、霍爾傳感器、光耦、線性穩壓器LDO、DC-DC電源管理芯片、隔離式柵極驅動器、數據轉換器等，其中碳化硅器件、二極管三極管、MOS管等產品在華強北門店熱賣。Slkor薩科微在華強北熱銷的型號為MMBT5551、MMBT5401、MMBT3904、SS8050、SS8550、M7、SS14、DSK34、FR107、SS54、SS36、SS34、SM4007PL、slkor薩科微1N4148WS、1N4148W、1N4148WT、LL4148、SS310、AMS1117-3.3、AMS1117-5.0等，以過硬的質量和極高的性價比受到客戶的青睞。

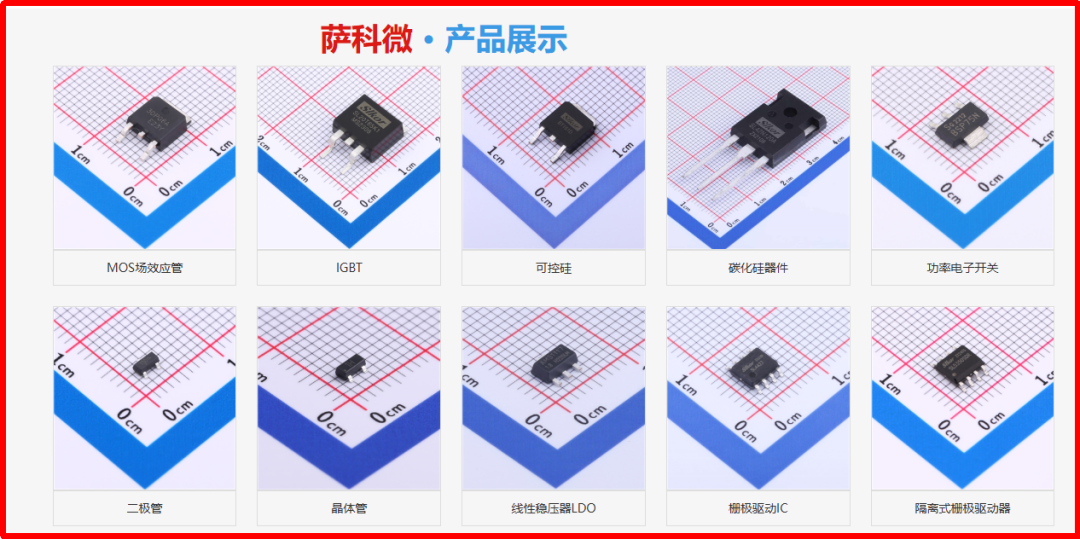

Slkor薩科微研制的MOS管、可控硅等產品

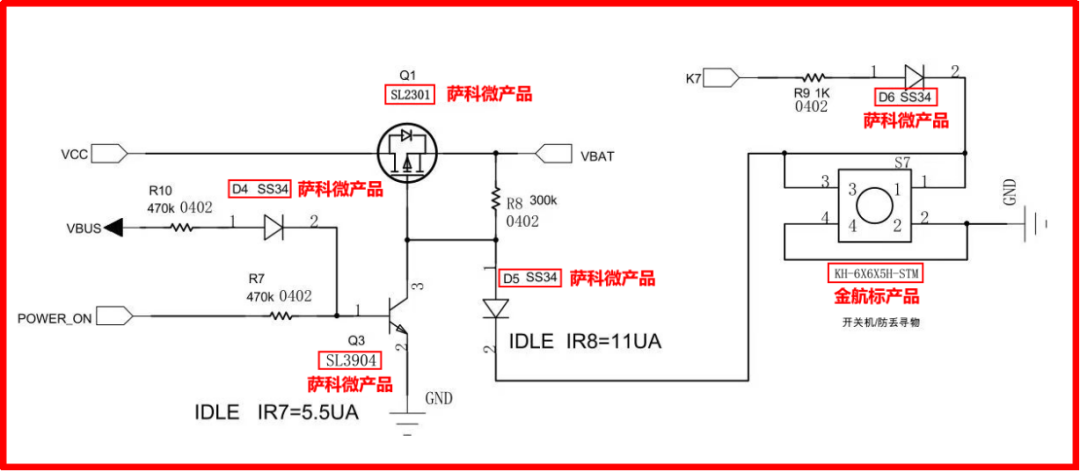

Slkor薩科微產品應用工程師設計的車用電源開關電路

3

宋仕強介紹說

金航標kinghelm電子的北斗GPS天線等射頻微波的通信與無線連接單元，與T-BOX、OBD、北斗部標機等產品集成GSM/GPRS/LTE、GPS、Wi-Fi和Bluetooth等無線連接模塊，可實現移動通信、定位導航、危險報警、無線熱點通信等多樣化功能。金航標的射頻天線系列設計靈活，既有外置天線，也有板載內置天線。金航標在塘廈的實驗室，網絡分析儀、微波暗室等檢測設備齊全，經驗豐富的工程師可以每天24小時為客戶提供天線設計和樣品調試等工作！

金航標電子是國家高新技術企業，“中國衛星導航定位協會”、“中國信息產業商會”、“廣東省連接器協會”高級會員，專注無線信號收發、電子信號連接器及互連系統產品的設計、制造、銷售和技術服務十多年。金航標技術團隊源自清華大學和電子科技大學，吸納優秀專業人才，深耕微波射頻技術領域，聯合高校成立新技術研究機構。金航標獲得了多項發明專利，獲得ISO9001和鄧白氏、RoHS、REACH等認證，IATF16949汽車質量體系、UL、TUV資質在申請中。金航標“Kinghelm”產品應用于新能源汽車、智能終端、智慧城市、工業互聯網、醫療、商業航天等多個領域。
