最近，北京多所高校發布通知，禁用某品牌2萬毫安的充電寶，稱其爆炸風險高于行業均值300%，隨后品牌發布公告召回，并告知原因為供應商原材料問題。電子產品的安全性成為消費者最關注的問題之一，合科泰將從元器件應用的角度，分析MOS管在其電池保護中的具體應用方式。

充電寶構成

充電寶一般由三個部分組成，包括電芯部分、電路板部分和外殼，其常用的能量儲存介質是鋰離子電池。通常情況下，鋰電池的內部會有一個專用的保護PCB板，被和電池單元封裝在一起。在它的保護下，可以控制鋰電池的輸出電壓在安全區間內，也就是電池的充放電終止電壓和截止電壓。

圖片來自網絡，侵權請聯系刪除

MOS管應用

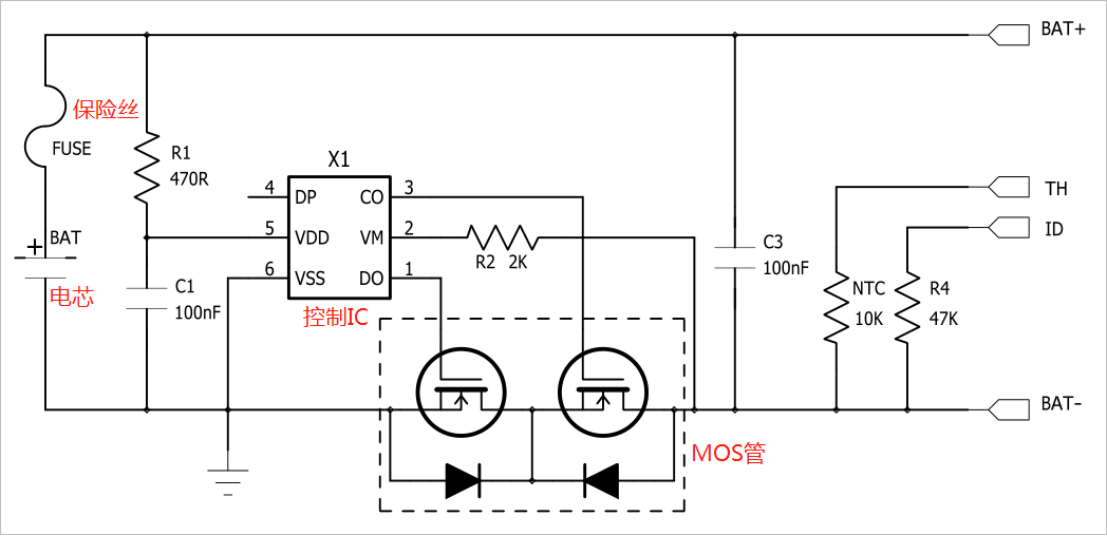

這個專門保護電池的系統，它的構成可不簡單，有控制IC、MOS開關管和輔助元件?？刂艻C里有高精度電壓和電流檢測電路；MOS開關管配合控制IC，做一個執行的元件，控制電路的通斷；輔助元件一般有電阻、電容、熔斷保險絲等等，可以配合前二者完成保護功能。

充電寶的電池保護功能主要有過充放電保護、過電流保護、短路飽和和過溫保護。MOS管電壓的控制特性，協同控制IC監測電壓升降、電流過流等情況，一旦監測到就通過MOS管通斷電路，最終達到對電池保護的目的。

比如說，過充保護的原理是，在電池快充滿的時候，控制IC會檢測到電池的電壓，一旦達到閾值就會發信號，控制MOS管截止。一般把MOS管串聯在充電回路，或者作為充電開關使用。

MOS管選型

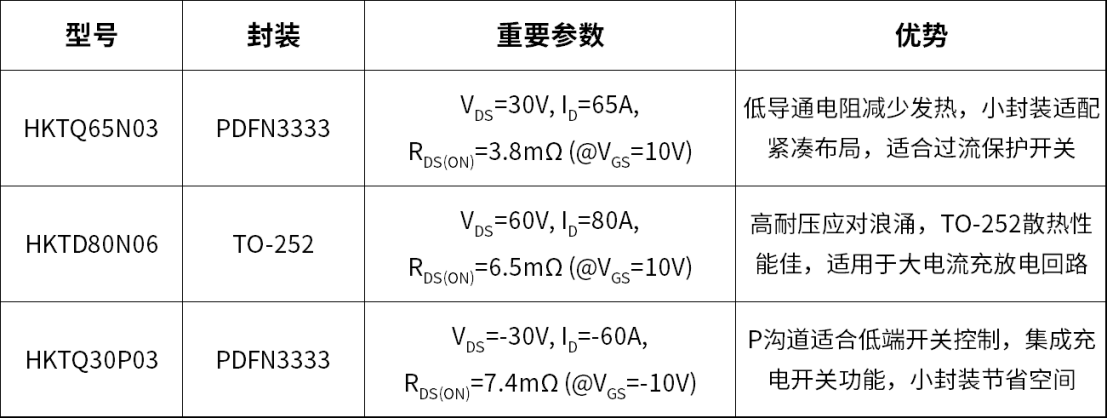

為了實現過充保護的功能，選擇MOS管需要多方面考慮。首先需要考慮封裝大小，需要是配合內部布局；其次考慮其耐壓能力、導通電阻、開關速度等參數。不同類型的MOS管的應用場景不同。比如較為常用的NMOS用在高頻應用，而PMOS通常用在低端的開關，而在選擇MOS管類型，除了考慮以上的重要參數外，還要考慮應用場景和成本因素。

結語

隨著人們對充電寶的安全性要求增高，為預防電子產品的使用風險，元器件的可靠性要求也應愈加嚴謹。合科泰作為專業電子元器件制造廠商，成立至今三十余年，擁有豐富多樣、可靠性高的MOS管產品線，涵蓋從低功耗到高功率的不同型號，能滿足不同充電寶設計需要，為市場提供堅實穩定的可靠性來源。

審核編輯 黃宇
