給大家分享TI的 ADS1299適用于生物電勢測量的低噪聲、8 通道、24 位模數轉換器的應用手冊、參數特性、 EDA模型與數據手冊。

ADS1299數據手冊免費下載
*附件：ads1299.pdf

ADS1299的 EDA模型免費下載
http://www.asorrir.com/p/eda-t0-p0.html?title=ADS1299

應用手冊免費下載

Δ-Σ ADC 中的數字濾波器類型 (Rev. A)

*附件：ADC 中的數字濾波器類型.pdf

ADS1299-4、ADS1299-6 和 ADS1299 器件是一系列四通道、六通道和八通道低噪聲、24 位同步采樣 Δ-Σ 模數轉換器(ADC)系列產品。該系列內置可編程增益放大器 (PGA)、內部基準以及板載振蕩器。ADS1299-x 具備 顱外腦電圖 (EEG) 和心電圖 (ECG) 應用 所需的 全部常用功能。憑借高集成度和出色性能，ADS1299-x 能夠以大幅縮小的尺寸、顯著降低的功耗和整體成本構建可擴展的醫療儀器系統。[]()

ADS1299-x 在每條通道中配有一個靈活的輸入多路復用器，該復用器可與內部生成的信號獨立相連，完成測試、溫度和導聯斷開檢測。此外，可選擇輸入通道的任一配置生成患者偏置輸出信號。提供可選 SRB 引腳，旨在將公共信號路由至參考蒙太奇配置的多路輸入[]()。ADS1299-x 以 250SPS 至 16kSPS 的數據傳輸速率運行。可通過激勵電流阱/電流源在器件內部實現導聯斷開檢測。[]()

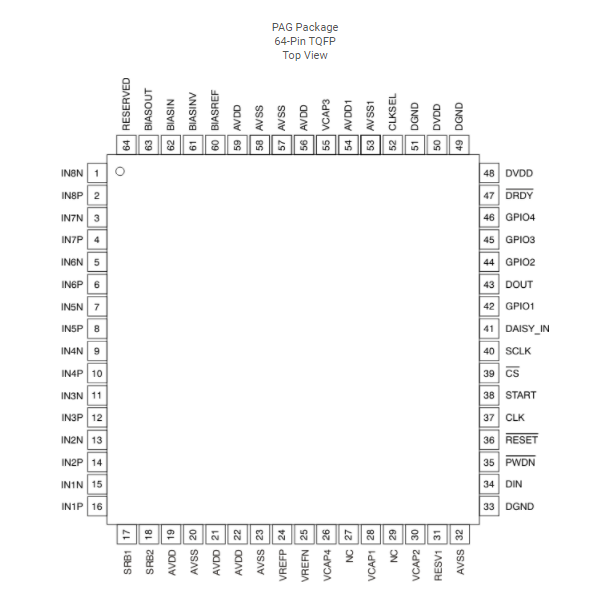

可在通道較多的系統中采用菊花鏈配置串聯多個 ADS1299-4、ADS1299-6 或 ADS1299 器件。ADS1299-x 采用 TQFP-64 封裝，工作溫度介于 –40°C 至 +85°C 之間。

1 特性

• 多達 8 個低噪聲可編程增益放大器 (PGA) 和 8 個高分辨率同步采樣模數轉換器 (ADC)[]()
• 輸入參考噪聲：1 μV PP （帶寬為 70Hz）[]()[]()
• 輸入偏置電流：300pA
• 數據速率：250 每秒采樣率 (SPS) 至 16 每秒千次采樣 (kSPS)[]()
• 共模抑制比 (CMRR)：-110dB
• 可編程增益：1，2，4，6，8，12 或者 24
• 單極或者雙極電源：
  • 模擬：4.75V 至 5.25V
  • 數字：1.8V 至 3.6V[]()
• 內置偏置驅動放大器，
  持續斷線檢測，測試信號
• 內置振蕩器
• 內部或者外部基準
• 靈活的省電、待機模式
• 與ADS129x 引腳兼容
• 兼容串行外設接口 (SPI) 的串行接口
• 工作溫度范圍：-40°C 至 +85°C

2 應用

• 醫療器械，包括：
  • 腦電圖 (EEG) 研究[]()
  • 胎兒心電圖 (ECG)
  • 睡眠研究監視器
  • 雙譜指數 (BIS)
  • 誘發音頻電位 (EAP)

ADS1299的框圖
