LM5166 是一款緊湊、易于使用的 3V 至 65V 超低 IQ同步降壓轉換器，在寬輸入電壓和負載電流范圍內具有高效率。借助集成的高壓側和低壓側功率 MOSFET，可在 3.3 V 或 5 V 的固定輸出電壓或可調輸出下提供高達 500 mA 的輸出電流。該轉換器旨在簡化實施，同時提供優化目標應用性能的選項。選擇脈沖頻率調制 （PFM） 模式可實現最佳輕負載效率，或選擇恒定導通時間 （COT） 模式以實現幾乎恒定的工作頻率。兩種控制方案都不需要環路補償，同時提供出色的線路和負載瞬態響應以及較短的 PWM 導通時間，以實現較大的降壓轉換比。
*附件：lm5166.pdf

高側 P 溝道 MOSFET 可在 100% 占空比下工作，以實現最低的壓差電壓，并且不需要自舉電容器進行柵極驅動。此外，電流限制設定點是可調的，以優化電感器的選擇，以滿足特定的負載電流要求。可選和可調的啟動時序選項包括最小延遲（無軟啟動）、內部固定 （900 μs） 和使用電容器的外部可編程軟啟動。漏極開路 PGOOD 指示器可用于排序、故障報告和輸出電壓監控。LM5166 采用 10 引腳 VSON 封裝，引腳間距為 0.5mm。

特性

• 3 V 至 65 V 的寬輸入電壓范圍
• 9.7μA 空載靜態電流
• -40°C 至 150°C 結溫范圍
• 固定（3.3V、5V）或可調 V外選項
• 符合 EN55022 / CISPR 22 EMI 標準
• 集成 1-Ω PFET 降壓開關
  • 支持 100% 占空比，實現低壓差
• 集成 0.5-Ω NFET 同步整流器
  • 無需外部肖特基二極管
• 可編程峰值電流限制支持：
  • 500mA、300mA 或 200mA 負載
• 可選 PFM 或 COT 模式作
• 1.223V ±1.2% 內部電壓基準
• 開關頻率高達 600 kHz
• 900μs 內部或外部可調軟啟動
• 二極管仿真和脈沖跳躍，實現超高的輕負載效率
• 無環路補償或自舉元件
• 具有遲滯的精密使能和輸入 UVLO
• 開漏電源良好指示器
• 帶滯后的熱關斷保護
• 與 LM5165 引腳對引腳兼容
• 10 引腳、3mm × 3mm VSON 封裝

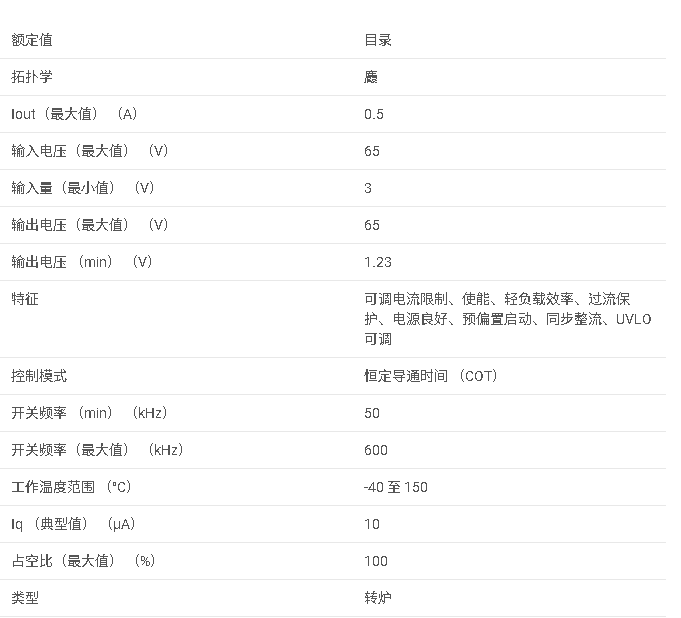

參數

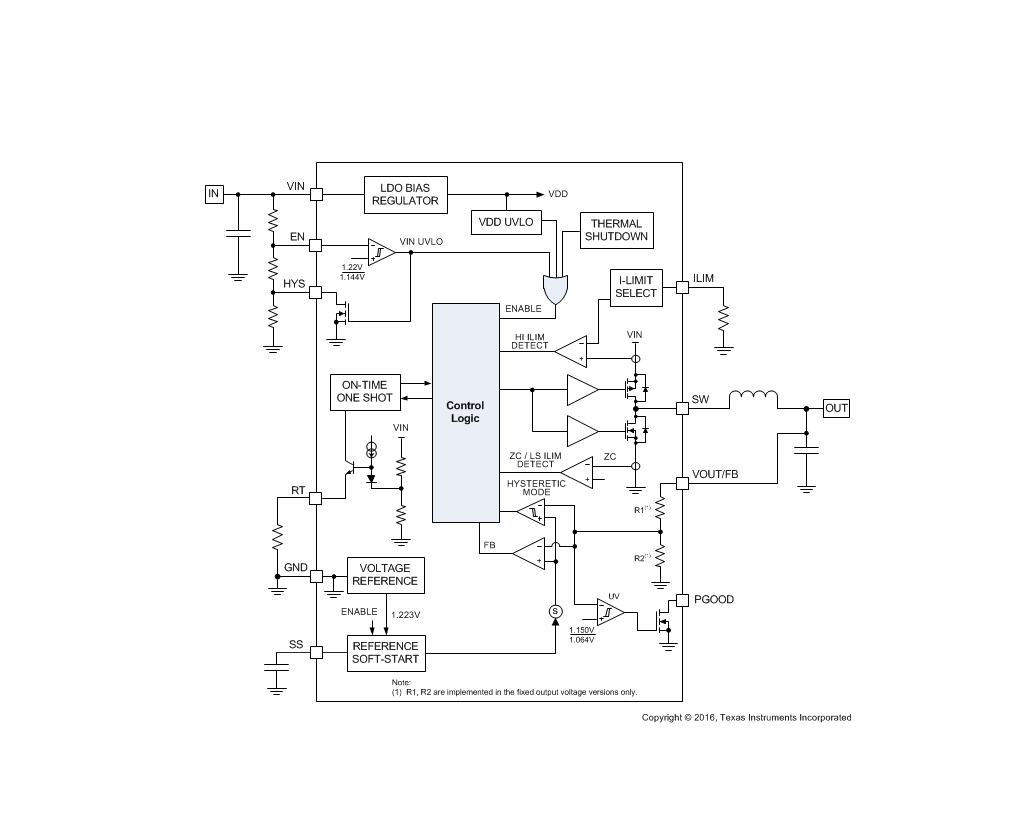

方框圖

1. 產品概述

LM5166是一款寬輸入電壓范圍（3V至65V）的同步降壓轉換器，能夠提供高達500mA的輸出電流。該轉換器集成了高側PMOS和低側NMOS功率MOSFET，支持PFM（脈沖頻率調制）和COT（恒定導通時間）兩種工作模式，具有高效率、低靜態電流和超小封裝等特點，適用于工廠自動化、汽車電子、電池供電應用以及高壓LDO替換等領域。

2. 主要特性

• ?寬輸入電壓范圍?：3V至65V。
• ?低靜態電流?：在關斷模式下，靜態電流僅為4μA；在無負載條件下，睡眠電流為9.7μA。
• ?高效率?：PFM模式在輕載條件下提供高效率，COT模式在重載條件下保持高效。
• ?集成功率MOSFET?：無需外部肖特基二極管，減少元件數量和成本。
• ?可編程峰值電流限制?：支持500mA、300mA或200mA負載電流。
• ?多種保護功能?：包括過流保護、熱關斷保護、輸入欠壓鎖定等。
• ?小封裝?：采用10引腳、3mm×3mm的VSON封裝。

3. 功能描述

3.1 工作模式

• ?PFM模式?：在輕載條件下自動選擇，以提高效率。輸出電壓在設定的上下閾值之間波動，通過脈沖頻率調節來維持輸出電壓穩定。
• ?COT模式?：通過設定導通時間（RT引腳）來控制開關頻率，適用于需要固定頻率的應用。在重載條件下，COT模式能夠保持高效率。

3.2 保護特性

• ?過流保護?：具有可編程的峰值電流限制功能，防止過載損壞。
• ?熱關斷保護?：當結溫超過170°C時，自動關閉轉換器以防止過熱。
• ? 輸入欠壓鎖定（UVLO） ?：具有滯回特性的UVLO功能，確保輸入電壓在穩定范圍內才啟動轉換器。

3.3 可編程特性

• ?軟啟動?：通過SS引腳實現可編程軟啟動功能，限制啟動時的浪涌電流。
• ?輸出電壓可調?：LM5166提供固定輸出電壓（3.3V或5V）和可調輸出電壓版本，可調版本通過外部電阻分壓器設置輸出電壓。
• ?使能輸入?：具有精確的使能輸入和UVLO功能，支持系統電源排序和故障報告。

4. 應用領域

• ?工廠和建筑自動化?：為各種自動化設備提供高效、可靠的電源解決方案。
• ?汽車電子?：適用于車載信息娛樂系統、電池管理系統等汽車電子應用。
• ?電池供電應用?：如便攜式設備、無線傳感器網絡等，需要長電池壽命和高效率電源的應用。
• ?高壓LDO替換?：在需要高效率、小封裝和寬輸入電壓范圍的場合，LM5166可以作為高壓LDO的替換方案。

5. 設計指南

• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：考慮電容器的ESR和紋波電壓要求，選擇合適的輸出電容。
• ?布局考慮?：遵循TI的布局指南，確保良好的熱散逸和電磁兼容性。
• ?補償設計?：在COT模式下，可能需要根據具體應用調整反饋回路的補償網絡。

6. 封裝與訂購信息

LM5166提供10引腳、3mm×3mm的VSON封裝選項，具體封裝尺寸、引腳配置和訂購信息請參考TI官方數據手冊。
