LMR23625-Q1 SIMPLE SWITCHER 是一款易于使用的 36V、2.5A 同步降壓穩壓器。該器件具有 4 V 至 36 V 的寬輸入范圍，適用于從工業到汽車的各種應用，用于非穩壓電源的電源調節。采用峰值電流模式控制，以實現簡單的控制環路補償和逐周期電流限制。75 μA 的靜態電流使其適用于電池供電系統。內部環路補償意味著用戶無需承擔繁瑣的環路補償設計任務。這也最大限度地減少了外部組件。該器件可選擇固定頻率、強制脈寬調制 （FPWM） 模式，以在輕負載下實現較小的輸出電壓紋波。擴展系列提供 1A （LMR23610-Q1）、1.5A （LMR23615-Q1） 和 3A （LMR23630-Q1） 負載電流選項，采用引腳對引腳兼容封裝，可實現簡單、最佳的 PCB 布局。一個精準使能輸入可簡化穩壓器控制和系統電源排序。保護功能包括逐周期電流限制、打嗝模式短路保護和由于功率耗散過大而導致的熱關斷。
*附件：lmr23625-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類等級 H1C
  • 器件 CDM ESD 分類等級 C4A
• 4V 至 36V 輸入范圍
• 2.5A 連續輸出電流
• 集成同步整流
• 最小接通時間：60 ns
• 內部補償，易于使用
• 固定 2.1MHz 開關頻率
• 輕負載時的 PFM 和強制 PWM 模式選項
• 頻率與外部時鐘同步
• PFM 選件空載時的靜態電流為 75μA
• 電源良好選項
• 軟啟動至預偏置負載
• 支持高占空比作
• 具有打嗝模式的輸出短路保護
• 8 引腳 HSOIC 和 12 引腳 WSON 可濕性側面，帶 PowerPAD? 封裝選項

參數

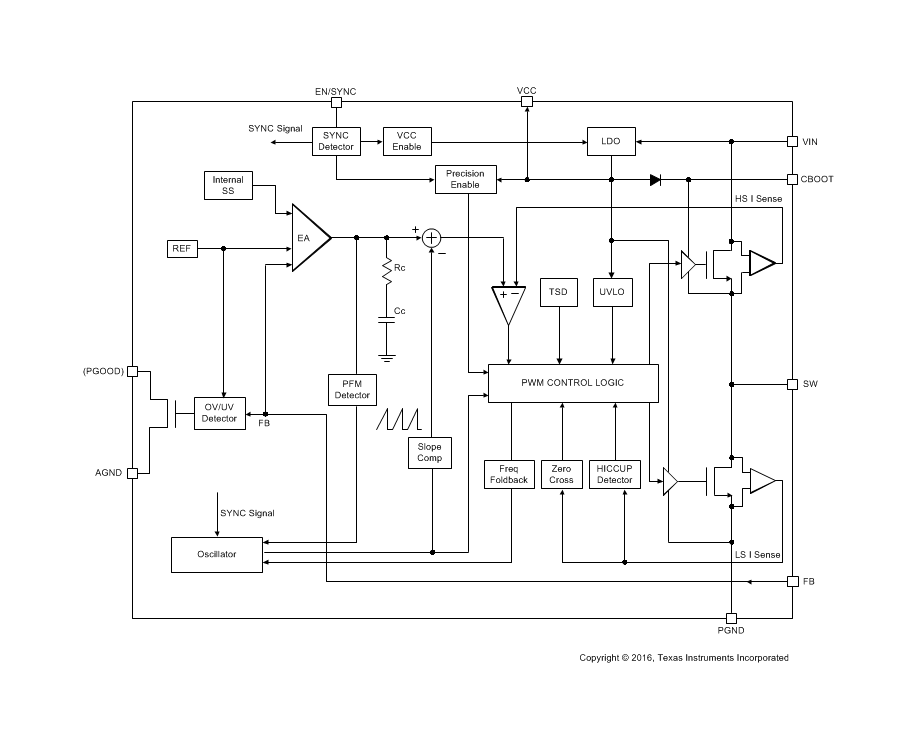

方框圖

1. 產品概述

LMR23625-Q1是一款36V、2.5A的同步降壓轉換器，適用于汽車信息娛樂系統、USB充電以及一般離電池電源應用。該轉換器具有AEC-Q100認證，適用于汽車級應用，并具有寬輸入電壓范圍、高效率、內部補償以及多種保護功能。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車級應用，溫度等級為-40°C至+125°C。
• ?寬輸入電壓范圍?：4V至36V。
• ?高效率?：采用峰值電流模式控制，具有內部補償，簡化了外部元件設計。
• ?同步整流?：集成同步整流器，提高轉換效率。
• ?多種工作模式?：支持PFM和FPWM模式，在輕載條件下保持高效率。
• ?保護功能?：包括過流保護、短路保護、熱關斷和輸出過壓/欠壓保護。
• ?小封裝?：提供8引腳HSOIC和12引腳WSON封裝選項，適合高密度布局。

3. 功能描述

3.1 控制模式

• ?峰值電流模式控制?：實現簡單的環路補償和逐周期電流限制。
• ?PFM和FPWM模式?：在輕載條件下，LMR23625-Q1可自動切換到PFM模式以提高效率；同時提供FPWM選項，在輕載時保持固定頻率操作。

3.2 保護功能

• ?過流保護?：具有逐周期電流限制功能，防止過載和短路損壞。
• ?短路保護?：采用打嗝模式（Hiccup Mode）短路保護，防止持續短路造成的損壞。
• ?熱關斷?：當結溫超過設定值時，自動關閉轉換器以防止過熱。
• ?輸出過壓/欠壓保護?：監控輸出電壓，防止過壓和欠壓情況。

3.3 可編程特性

• ?軟啟動?：內置軟啟動功能，限制啟動時的浪涌電流。
• ?使能輸入?：通過使能引腳控制轉換器的開關，同時支持同步外部時鐘。
• ?輸出電壓可調?：通過外部電阻分壓器設置輸出電壓。

4. 應用領域

• ?汽車信息娛樂系統?：包括儀表板、抬頭顯示、頭部單元等。
• ?USB充電?：為移動設備提供快速充電解決方案。
• ?一般離電池電源應用?：適用于需要高效電源轉換的便攜式設備。

5. 設計指南

• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：考慮電容器的ESR和紋波電壓要求，選擇合適的輸出電容。
• ?布局考慮?：遵循TI的布局指南，確保良好的熱散逸和電磁兼容性。
• ?補償設計?：在需要時調整反饋回路的補償網絡，以確保穩定性。

6. 封裝與訂購信息

LMR23625-Q1提供8引腳HSOIC和12引腳WSON封裝選項，具體封裝尺寸、引腳配置和訂購信息請參考TI官方數據手冊。
