TPS561201 和 TPS561208 是采用 SOT-23 封裝的簡單、易用的 1A 同步降壓轉換器。

這些器件經過優化，以最少的外部元件數量運行，并經過優化以實現低待機電流。

這些開關模式電源 （SMPS） 器件采用 D-CAP2 模式控制，提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器（如特種聚合物）和超低 ESR 陶瓷電容器，無需外部補償元件。
*附件：tps561201.pdf

TPS561201 在脈沖跳躍模式下運行，可在輕負載運行期間保持高效率。TPS561201 和 TPS561208 采用 6 引腳 1.6 × 2.9 mm SOT （DDC） 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• TPS561201 和 TPS561208 1A 轉換器集成了 140mΩ 和 84mΩ FET
• 具有快速瞬態響應的 D-CAP2? 模式控制
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.76 V 至 7 V
• 脈沖跳躍模式 （TPS561201） 或連續電流模式 （TPS561208）
• 580kHz 開關頻率
• 低關斷電流小于 10 μA
• 2% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.0 ms

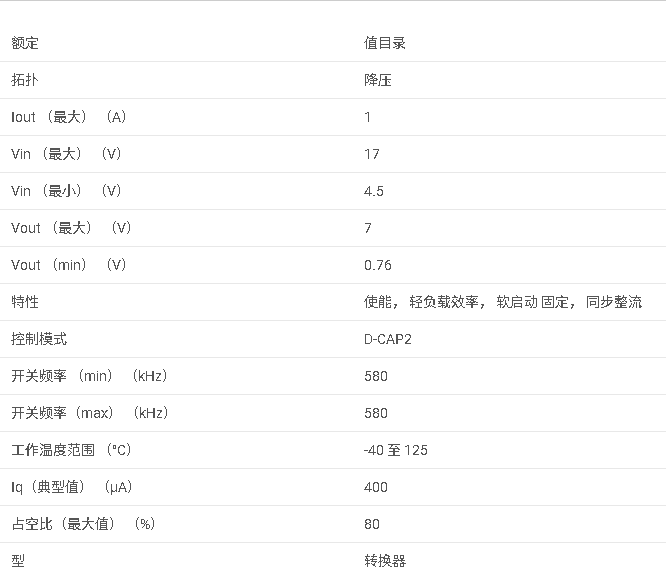

參數

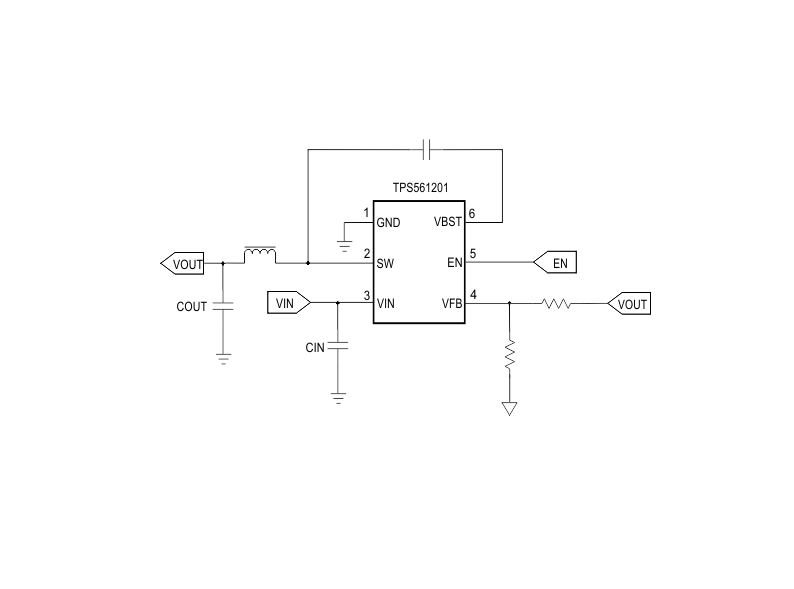

方框圖

1. 概述

TPS561201是一款1-A同步降壓電壓調節器，采用6引腳SOT-23封裝。它適用于多種數字電源應用，如數字電視電源、高清藍光播放器、家庭網絡終端等。該器件具有高效的電源轉換能力、快速的瞬態響應以及多種保護功能。

2. 主要特性

• ?輸入電壓范圍?：4.5V至17V
• ?輸出電壓范圍?：0.76V至7V可調
• ?工作模式?：脈沖跳變模式（Pulse Skip Mode），在輕負載下保持高效率
• ?開關頻率?：固定580kHz
• ?低待機功耗?：關機電流小于10μA
• ?快速瞬態響應?：采用D-CAP2?模式控制
• ?多種保護功能?：過流保護、欠壓鎖定（UVLO）保護、熱關斷（TSD）保護

3. 功能描述

3.1 D-CAP2?模式控制

TPS561201采用D-CAP2?模式控制，該模式結合了自適應導通時間控制與內部補償電路，無需復雜的外部補償元件即可實現穩定的輸出電壓和快速的瞬態響應。

3.2 脈沖跳變模式

在輕負載條件下，TPS561201自動進入脈沖跳變模式，通過跳過不必要的開關周期來降低功耗，提高整體效率。

3.3 軟啟動與預偏置軟啟動

內置1.0ms軟啟動功能，可減小啟動時的浪涌電流。若輸出電容在啟動時已預偏置，則設備將在內部參考電壓大于反饋電壓VFB后開始切換并逐漸升高輸出電壓。

3.4 電流保護

• ?過流保護?：采用逐周期電流限制，有效防止輸出電流過大導致的器件損壞。
• ?欠壓鎖定（UVLO）保護?：當輸入電壓低于設定閾值時，自動關閉輸出，防止電路在電壓不足時工作。
• ?熱關斷（TSD）保護?：當結溫超過設定閾值時，自動關閉輸出，防止過熱損壞。

4. 應用設計

• ?輸出電壓設置?：通過反饋電阻分壓器設置輸出電壓，推薦使用1%容差或更好的電阻。
• ?輸出濾波?：選擇合適的電感和電容組合，以滿足輸出電壓紋波和負載瞬態響應的要求。
• ?布局與接地?：輸入和輸出電容應盡可能靠近器件放置，以減少寄生電感和電阻。開關節點（SW）的軌跡應保持短且寬，以減少輻射發射。反饋路徑應采用開爾文連接，以提高精度和穩定性。

5. 封裝與訂購信息

TPS561201提供SOT-23-THIN（DDC）封裝選項，具有不同的RoHS狀態和訂購狀態。用戶應根據具體需求選擇合適的封裝和訂購選項。

6. 文檔與支持

TI提供了詳細的數據手冊、應用筆記和設計工具，幫助用戶進行電路設計和優化。用戶可以通過TI的WEBENCH? Power Designer工具快速生成定制設計，并通過TI的E2E?在線社區獲取技術支持和與其他工程師交流經驗。
