RA2L2系列是RA家族入門級微控制器，搭載48MHz ArmCortex-M23內核以及高達128KB的代碼閃存和16KB SRAM存儲器。優化的工藝和Renesas的低功耗工藝技術，使其成為業界出色的超低功耗MCU。

RA2L2組支持1.6V至5.5V的寬工作電壓范圍，-40至125°C的寬工作溫度范圍，并具有豐富的外設，如I3C、SSI、低功耗UART、CAN、USB FS，以及USB Type-C接口。

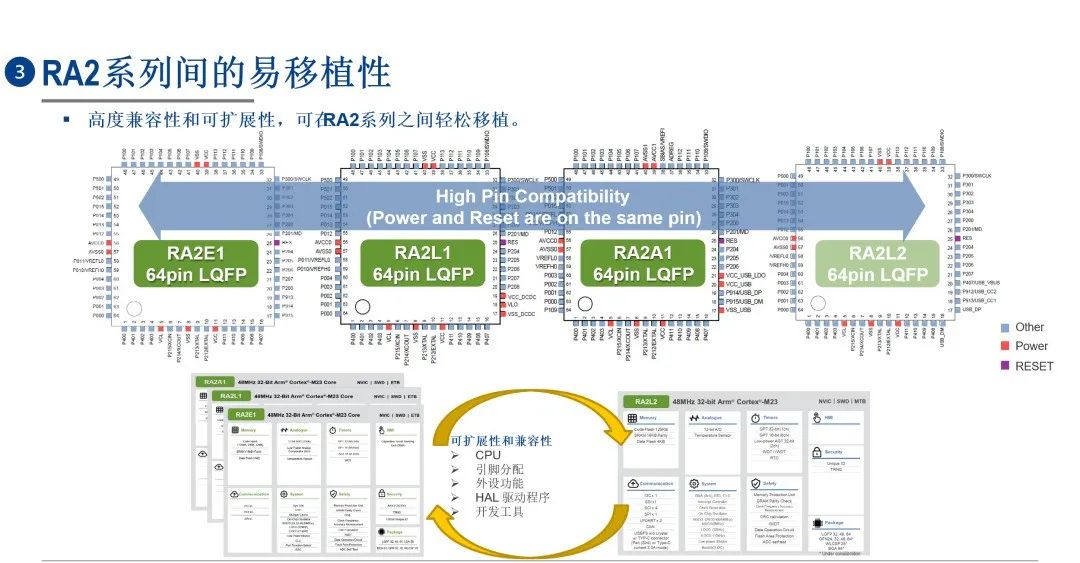

RA2L2與RA2L1系列、RA2E1系列和RA2A1系列引腳和外設高度兼容，是高性能和低能耗系統的理想選擇，適用于電池供電應用以及空間有限的應用。

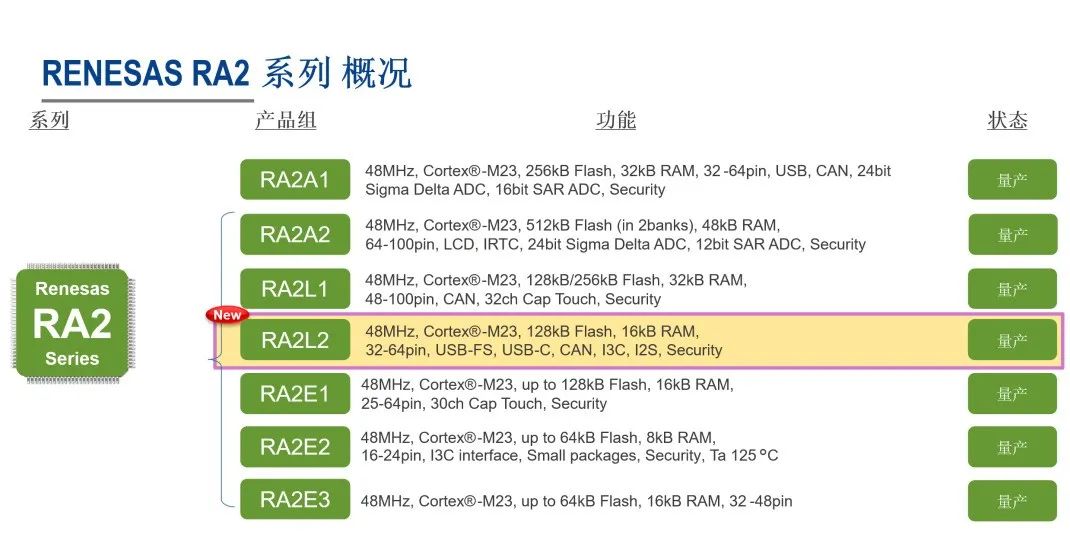

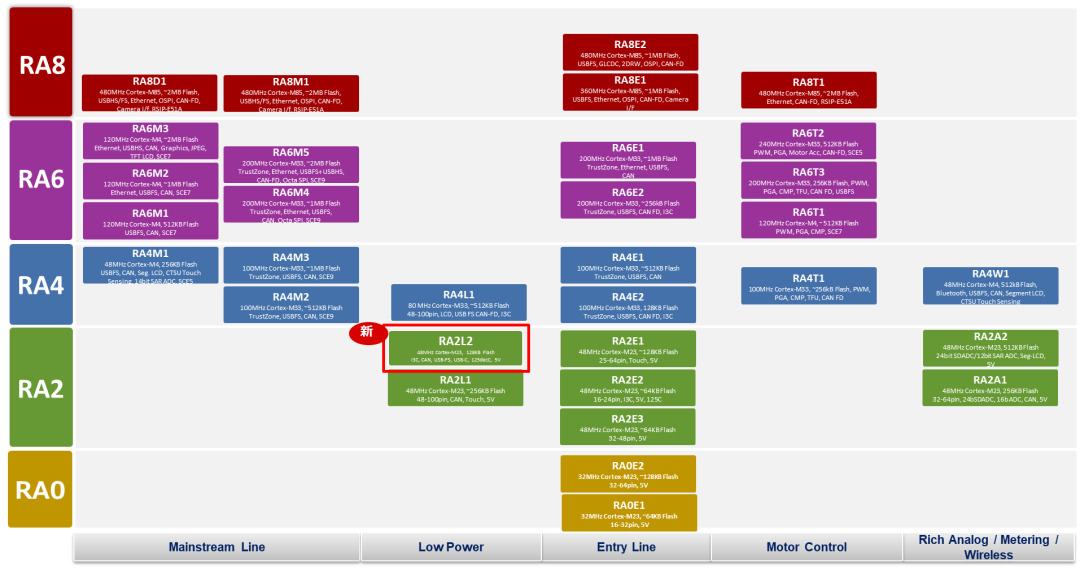

RA產品陣容及RA2L2定位：

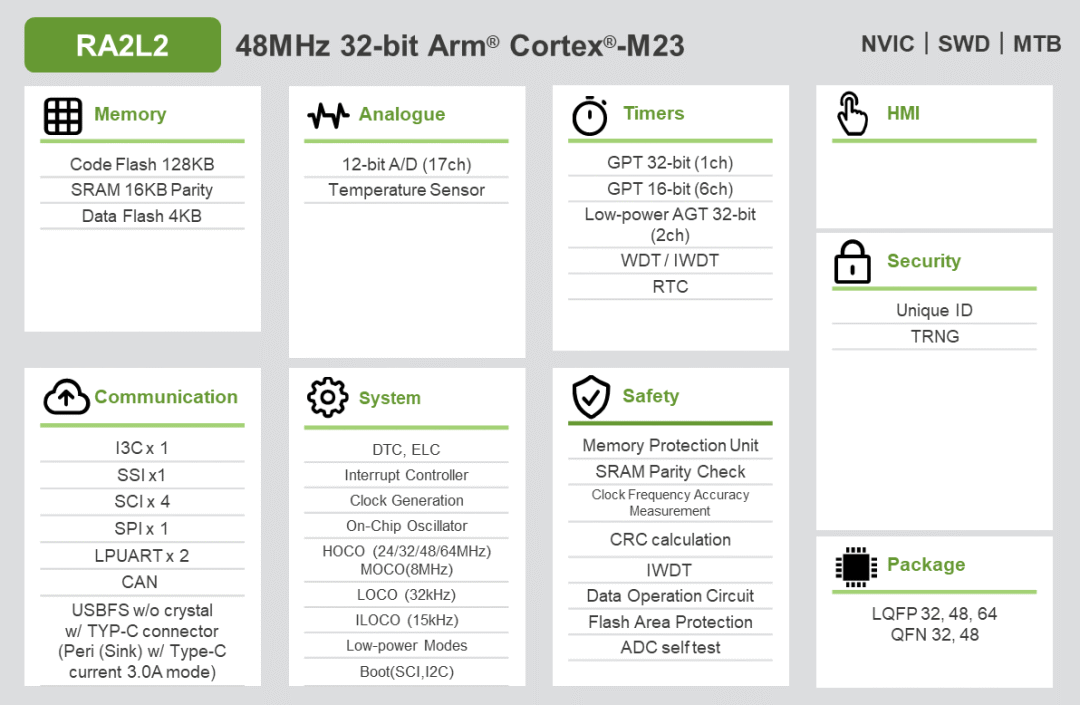

RA2L2框圖：

主要特征：

• 48MHz Arm Cortex-M23內核

• 高達128KB閃存和16KB SRAM

• 4KB數據閃存，用于存儲數據，如 EEPROM

• 32到64引腳封裝

• 寬工作溫度范圍：-40°C至125°C

• 1.6V至5.5V的寬電壓范圍

• +/-1%高精度高速片上振蕩器

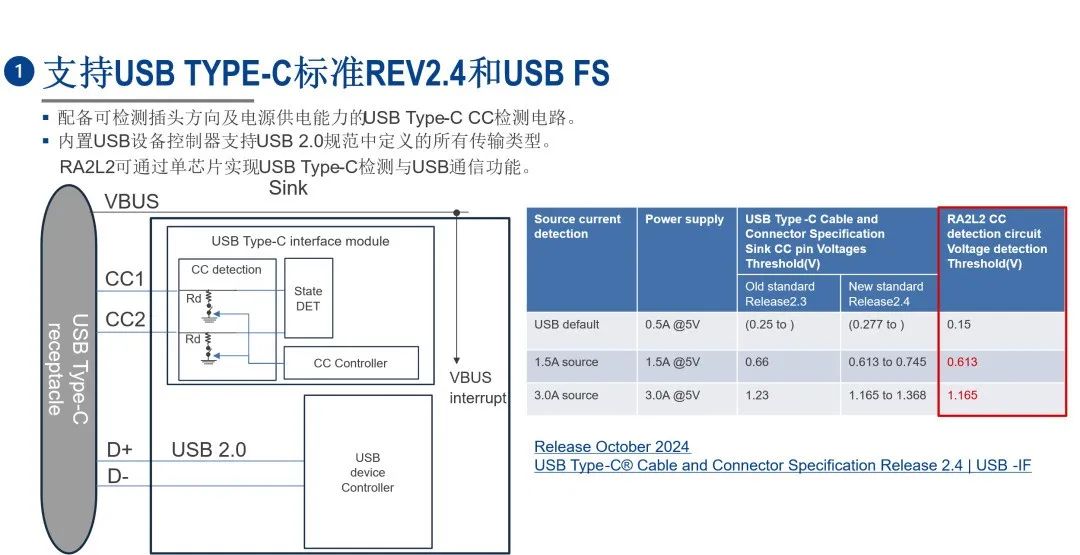

• 無晶振USB FS，USB Type-C接口

• CAN

• 低功耗UART

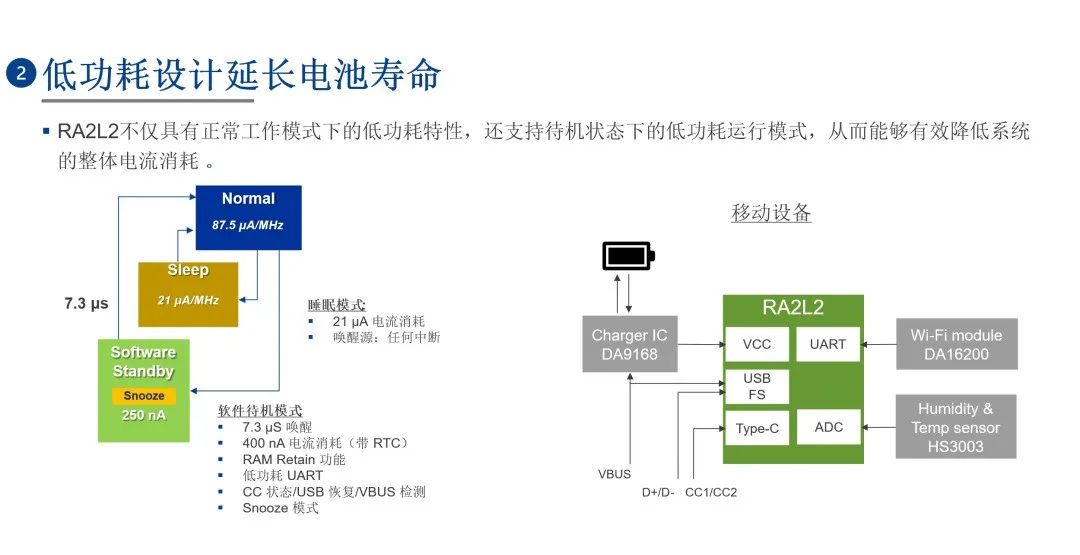

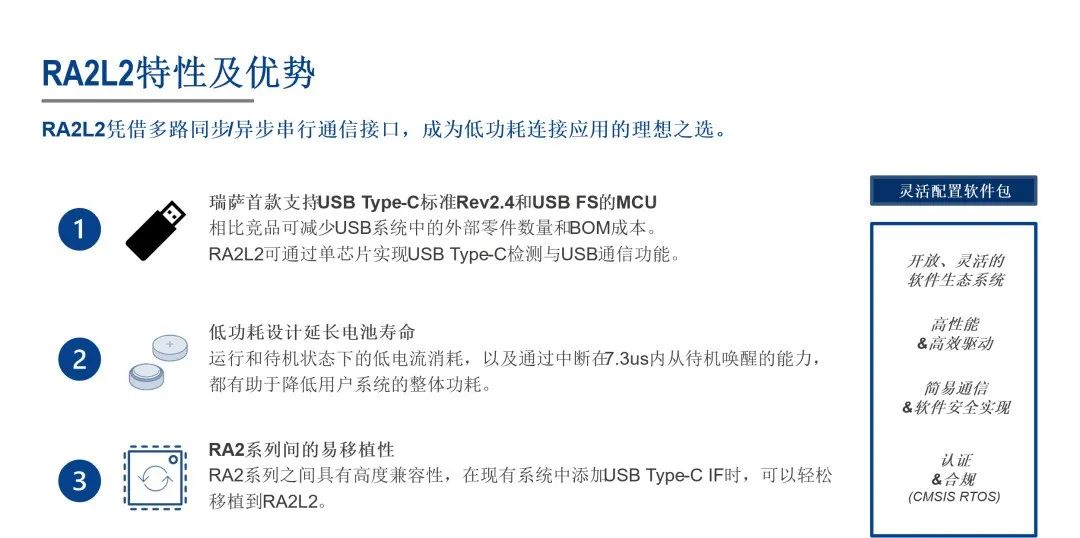

產品優勢：

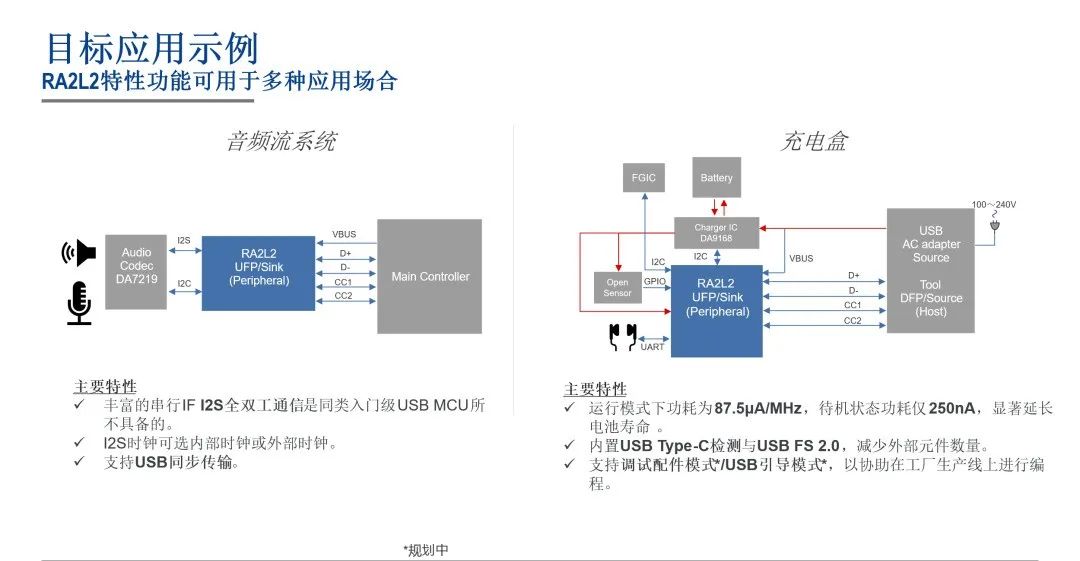

主要應用：

• 音頻流設備

• PC外圍設備

• POS系統外圍設備

• 通用系統

• 物聯網設備

• 工業自動化和傳感器

• 消費類應用

• 家用電器

• 樓宇自動化

• 醫療和保健設備

• 可穿戴設備

RA2L2開發生態系統：

• 靈活的軟件包（FSP），包括HAL驅動程序

• 與Arm生態系統合作伙伴合作

• 支持瑞薩電子原創開發工具（e²studio、E2/E2 Lite）

• RA2L2 MCU產品組評估套件EK-RA2L2

• RA2L2 MCU USB Type-C參考設計

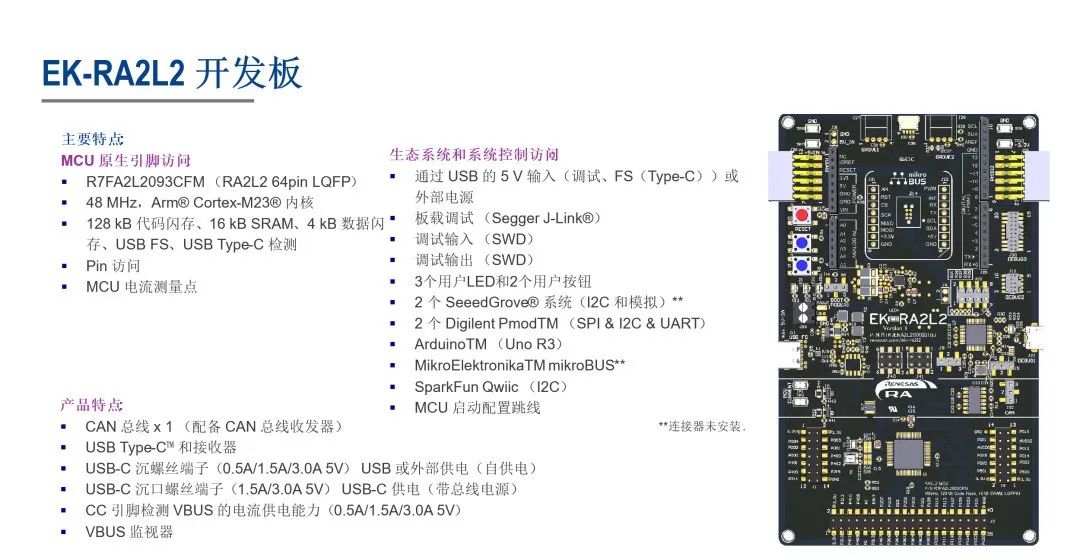

RA2L2開發板

RA2L2評估套件搭載RA2L2 MCU，為各種應用的原型開發提供通用平臺。這款評估板專門采用易于使用的設計，具有內置的SEGGER J-Link仿真器，無需額外工具即可編寫和調試程序。該評估板具有廣泛的可擴展性，配有Arduino Uno、Pmod、Qwiic、Grove（不包含在內）和mikroBUS（不包含在內）等標準接口，并且可通過通孔訪問微控制器的所有引腳。此外，該套件配備了USB Type-C接口、接收端螺絲端子以及VBUS監測電路，用于評估USB Type-C上行接口（UFP）。

點擊可查看大圖

更多了解RA2L2 EK使用，請參考RA2L2 EK板網頁，您可掃描下方二維碼或復制鏈接到瀏覽器查看。

EK-RA2L2-RA2L2 MCU產品組評估套件

相關資料匯總免費下載：

瑞薩EK-RA2L2 RA2L2 MCU 產品組評估套件原理圖、開發工具與快速入門指南

https://www.renesas.cn/zh/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ek-ra2l2-evaluation-kit-ra2l2-mcu-group#overview

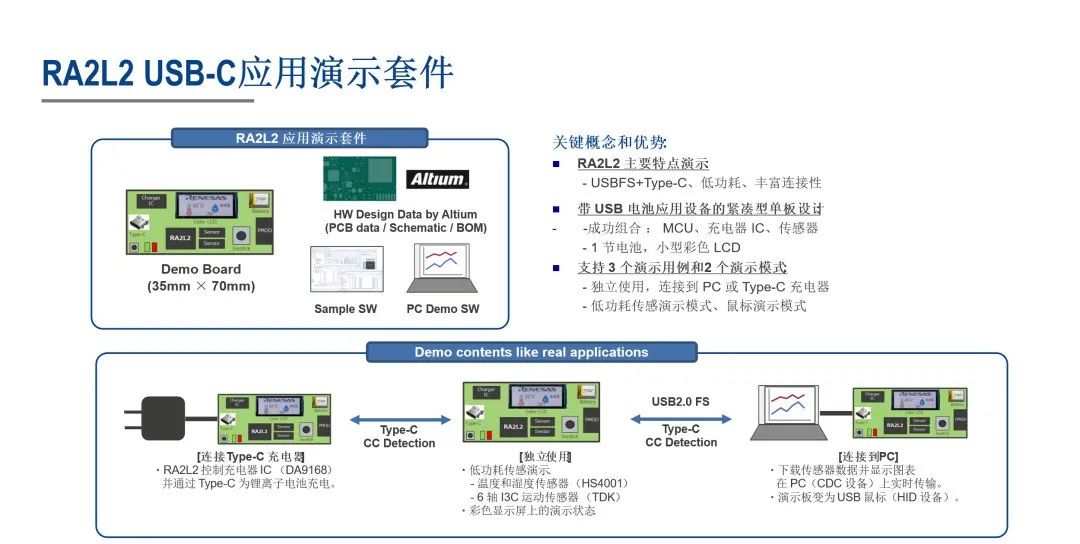

RA2L2 MCU USB Type-C參考設計

RA2L2 MCU USB Type-C參考設計是一款面向USB Type-C小型電池應用場景的解決方案，例如USB數據記錄器、TWS充電盒和PC外設等設備。在此參考設計中，RA2L2 32位MCU用作主CPU，實現對充電芯片、傳感器設備、LCD顯示屏等外圍器件的系統級控制。通過三個用例演示，用戶可輕松體驗RA2L2的核心功能，例如USB Type-C檢測、USB 2.0全速通信、豐富的串行通信和低功耗。

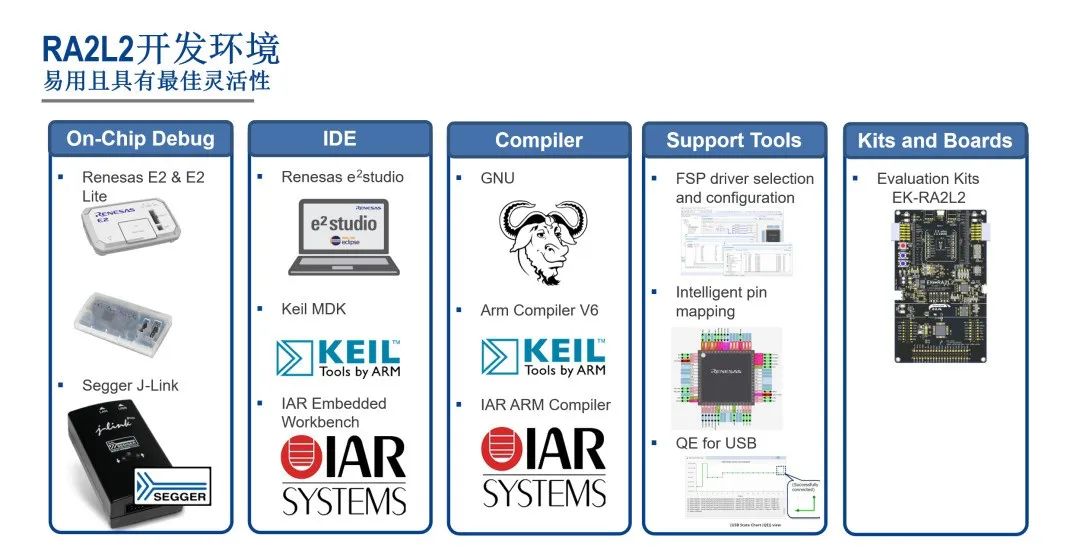

RA2L2開發軟件及工具

FSP:

瑞薩電子靈活軟件包（FSP）旨在為使用瑞薩電子 RA系列的嵌入式系統設計提供易于使用、可擴展的高質量軟件。FSP包括具有高性能和低內存占用的一流HAL驅動程序。全漢基于開放的軟件生態系統，為客戶提供靈活的產品開發，包括使用現有軟件資產和合作伙伴生態系統解決方案

開發工具及環境:

開發工具及環境包括瑞薩電子的e²studio，另外還有備受歡迎的Keil MDK和IAR Embedded Workbench

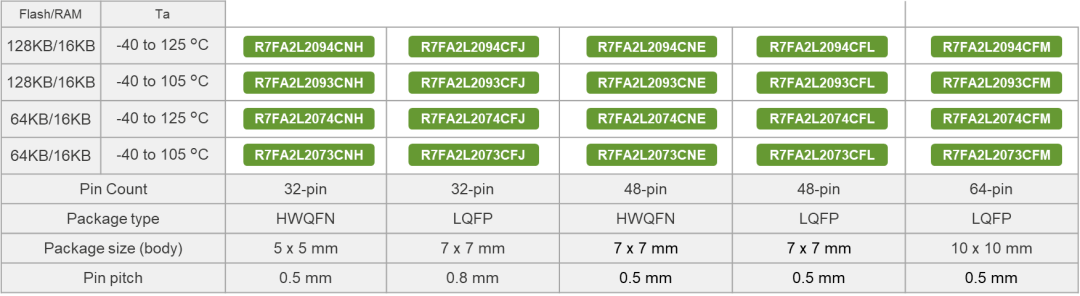

封裝及產品信息：
