該器件是一款單片 10A 同步降壓轉換器，集成了 MOSFET，可實現高效率，并以最少的外部元件數量為空間受限的電源系統提供易用性。

TPS51397A采用 D-CAP3? 控制，可提供快速瞬態響應和出色的線路和負載調節以及內部補償。ULQ? （超低靜態） 功能對于在低功耗運行中延長電池壽命非常有益。當輸入電壓較低時，大負載作大大提高了負載瞬態性能。
*附件：tps51397a.pdf

MODE 引腳可用于設置輕負載運行和 500kHz 或 800kHz 開關頻率的節能模式?或音頻?外 （OOA） 模式。Eco 模式?在輕負載運行期間保持高效率。OOA 模式將開關頻率保持在可聽頻率以上，同時將效率降低降至最低。

該器件支持內部和外部軟啟動選項。它具有 1.2 ms 的內部固定軟啟動時間。如果應用需要更長的軟啟動時間，則可以將外部 SS 引腳連接到外部電容器。

TPS51397A 集成了電源良好指示器，并提供輸出放電功能。它提供完整的保護，包括 OVP、UVP、OCP、OTP 和 UVLO。該器件采用 20 引腳 3.0mm x 3.0mm HotRod? 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 輸入電壓范圍：4.5 V 至 24 V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 支持 10A 連續輸出電流
• D-CAP3? 架構控制，可實現快速瞬態響應
• 0.6 V ± 1% 反饋電壓精度 （25°C）
• 集成 17mΩ 和 5.9mΩ FET
• ULQ?作 （110 μA），可在系統待機期間延長電池壽命
• 通過 MODE 引腳選擇 Eco-mode? 和 Out-of-Audio?
• 500kHz 和 800kHz 可選開關頻率
• 可調軟啟動時間，默認內部 1.2 ms
• 大占空比作
• 集成電源正常指示器
• 內置輸出放電功能
• 逐周期過流保護
• 鎖存輸出 OV 和 UV 保護
• 非閉鎖 UVLO 和 OT 保護
• -40°C 至 125°C 工作結溫
• 20 引腳 3.0mm × 3.0mm HotRod? VQFN 封裝
• 與 12A TPS56C230引腳對引腳兼容

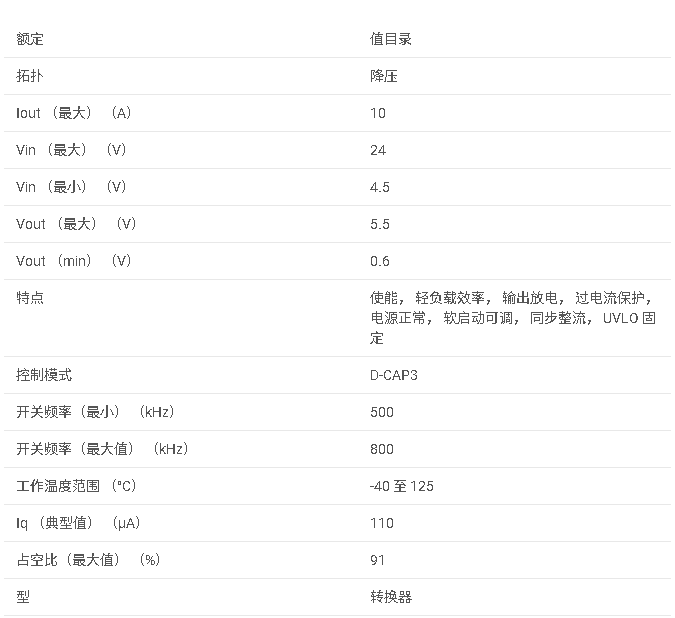

參數

方框圖

1. 概述

TPS51397A是一款高效率、高密度的同步降壓轉換器，輸入電壓范圍為4.5V至24V，支持高達10A的連續輸出電流。該轉換器集成了17mΩ和5.9mΩ的MOSFETs，采用D-CAP3?控制架構，提供快速的瞬態響應和出色的線路及負載調節能力。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至24V。
• ?寬輸出電壓范圍?：0.6V至5.5V。
• ?高效率?：集成低導通電阻MOSFETs，支持高達10A的輸出電流。
• ?D-CAP3?控制?：提供快速瞬態響應，無需外部補償組件。
• ?ULQ?操作?：超低靜態電流（110μA），延長系統待機時間。
• ?可選操作模式?：Eco-mode?和Out-of-Audio?模式，通過MODE引腳選擇。
• ?可選開關頻率?：500kHz和800kHz，可通過MODE引腳設置。
• ?軟啟動?：可調軟啟動時間，默認內部軟啟動時間為1.2ms。
• ?全面保護?：包括過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）、過溫保護（OTP）和非鎖存欠壓鎖定（UVLO）。

3. 應用

• 筆記本電腦和PC計算機。
• 超極本、手持平板電腦。
• 工業PC、單板計算機。
• 非軍事無人機。
• 分布式電源系統。

4. 封裝與尺寸

• ?封裝類型?：20引腳3.0mm x 3.0mm HotRod? VQFN。

5. 電氣特性

• ?反饋電壓精度?：0.6V ± 1%（25°C）。
• ?MOSFET導通電阻?：高側17mΩ，低側5.9mΩ。
• ?軟啟動時間?：默認1.2ms，可調。
• ?開關頻率?：500kHz或800kHz。
• ?熱關斷溫度?：典型值150°C。

6. 功能描述

• ?D-CAP3?控制?：結合自適應導通時間控制和內部補償電路，實現偽固定頻率和低外部組件計數配置。
• ? Eco-mode? ?：輕載時保持高效率。
• ?Out-of-Audio?模式?：使開關頻率高于可聽頻率，減少音頻噪聲。
• ?軟啟動?：內部固定軟啟動時間或外部電容可調軟啟動時間。
• ?過流保護?：采用逐周期谷值檢測控制電路，實現過流保護。
• ?熱關斷和過溫保護?：監測內部結溫，防止過熱損壞。

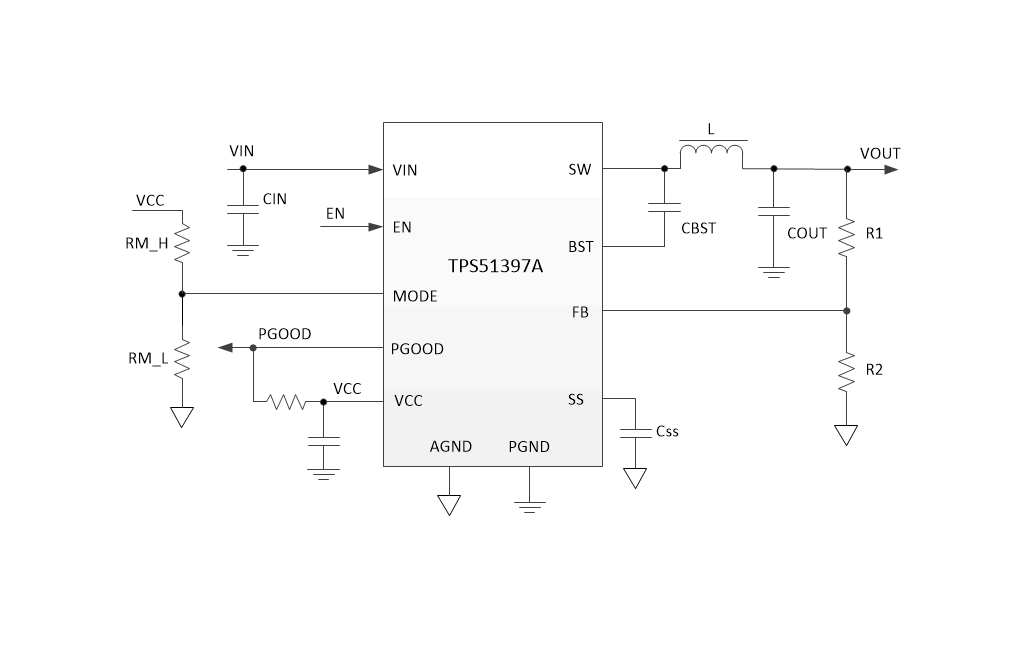

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入輸出電容、電感、反饋電阻等的選擇指南，以及布局建議。

8. 布局建議

• ?旁路電容?：在VIN和GND之間放置高質量的旁路電容。
• ?輸出電容?：輸出電容應盡可能靠近IC放置，以減小ESL和ESR。
• ?反饋環路?：反饋環路應遠離高噪聲信號，如SW節點。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南、布局建議等。
• TI支持資源：包括TI E2E?支持論壇，提供技術支持和社區交流。
