RS232通訊芯片D232簡介
一、應用領域
芯谷科技D232芯片主要用于工控主板、工業控制器、程序燒錄下載器、仿真器、新能源充電樁等眾多涉及RS232通訊的產品。
二、基本特性
D232芯片由兩個線路驅動器、兩個線路接收器和一個雙路電荷泵電路組成，具有端子間（串行端口連接端子，包括GND）±15kVESD保護。該器件符合TIA/EIA-232-F的要求，并在異步通信控制器與串行端口連接器之間提供電氣接口。電荷泵和四個小型外部電容器支持由3V至5.5V單電源供電。該器件以高達120kbit/s的數據信號傳輸速率運行，驅動器輸出壓擺率最高為30V/μs。
芯片采用SOP16/DIP16封裝。
三、引腳信息

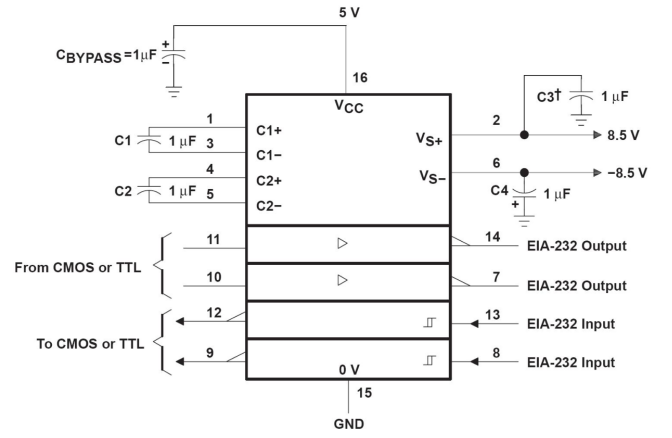

四、參考設計
