TPS54J061 器件是一款高效、小尺寸、同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。該器件易于使用，外部元件數量少，適用于注重空間的電源系統。

該器件具有高性能集成 MOSFET、精確的 ±1% 600mV 基準，結溫范圍為 –40°C 至 +125°C。 具有競爭力的功能包括：極低的外部元件數量、快速負載瞬態響應、精確的負載調節和線路調節、自動跳過或 FCCM 模式作、可調節的軟啟動控制，并且不需要外部補償來支持所有陶瓷電容器設計。
*附件：tps54j061.pdf

TPS54J061 采用 14 引腳 QFN 封裝。

特性

• 2.7V 至 16V 輸入范圍，外部偏置范圍為 3.3V 至 3.6V
• 4V 至 16V 輸入范圍，無外部偏置
• 集成 MOSFET 支持 6A 連續輸出電流
• D-CAP3? 控制模式，具有快速負載階躍響應
• 支持所有陶瓷輸出電容器
• 參考電壓 600mV ±1% 容差，結溫范圍為 –40°C 至 +125°C
• 0.6V 至 5.5V 輸出電壓范圍
• 自動跳過 Eco 模式可實現高輕載效率
• 通過外部電阻器實現可編程電流限制
• 可選頻率設置（600kHz、1100kHz、2200kHz）
• 內部固定、外部可調軟啟動
• 安全的預偏置啟動能力
• 內置電路允許慢速輸出放電
• 漏極開路電源良好輸出
• OC、UV 故障的自重啟打嗝模式
• 完全符合 RoHS 標準
• 2mm × 3mm、14 引腳 HotRod? 封裝，間距為 0.5mm

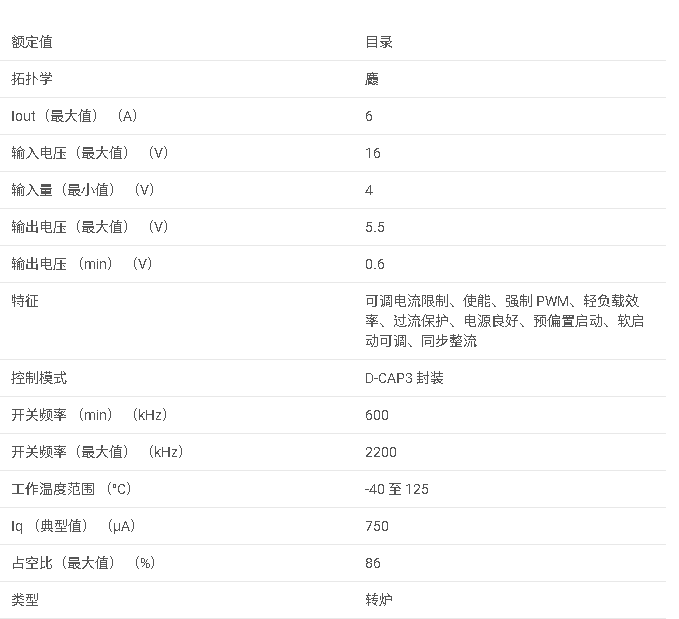

參數

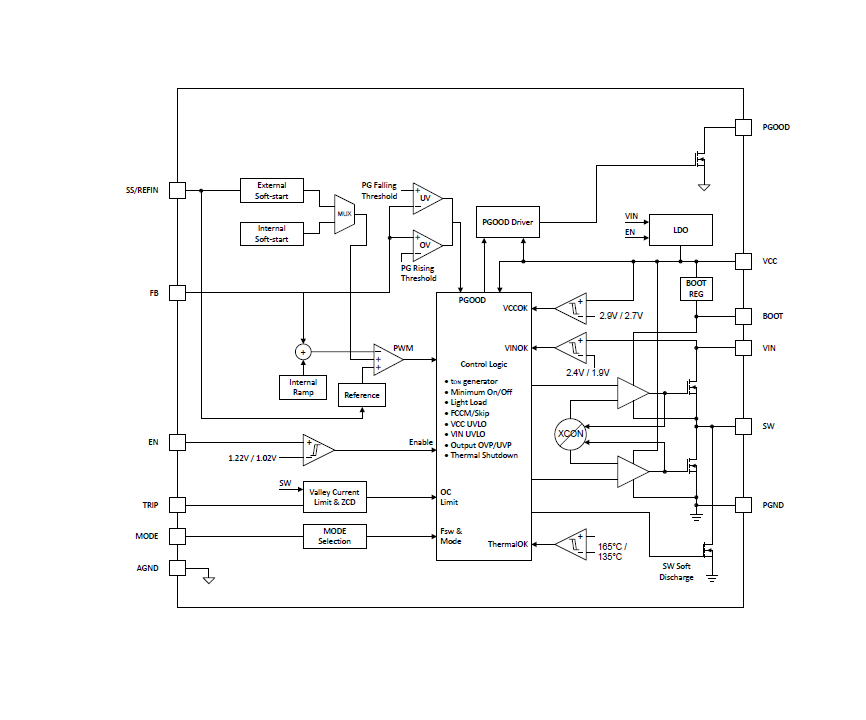

方框圖

1. 概述

TPS54J061是一款高效率、小尺寸的同步降壓轉換器，專為低輸出電壓點負載應用設計，支持高達6A的連續輸出電流。該轉換器采用D-CAP3?控制模式，支持全陶瓷輸出電容，具有快速負載瞬態響應和高集成度。

2. 主要特性

• ?寬輸入電壓范圍?：2.7V至16V（帶外部偏置3.3V至3.6V），4V至16V（無外部偏置）。
• ?高集成度?：集成MOSFETs，無需外部電流感應網絡。
• ?D-CAP3?控制模式?：實現快速負載瞬態響應，無需外部補償。
• ?全陶瓷電容支持?：支持所有陶瓷輸出電容，簡化設計。
• ?高效能?：提供高達95%的效率，適用于高功率密度應用。
• ?可編程功能?：包括可編程電流限制、軟啟動時間和多種開關頻率設置。
• ?保護功能?：包括過流保護、過壓保護、欠壓保護和熱關斷。
• ?小尺寸封裝?：2mm x 3mm，14-pin HotRod?封裝，適合空間受限的應用。

3. 應用

• 服務器和云計算POLs
• 寬帶、網絡和光通信
• 無線基礎設施
• 工業PC
• IP網絡攝像頭

4. 功能描述

• ?D-CAP3?控制模式?：通過內部模擬電感電流，實現快速負載瞬態響應和穩定輸出。
• ?軟啟動?：內部固定或外部可調軟啟動時間，防止啟動時的電流沖擊。
• ?可編程電流限制?：通過外部電阻設置，保護轉換器免受過流損害。
• ?開關頻率選擇?：提供600kHz、1100kHz和2200kHz三種可選開關頻率，以優化效率和尺寸。
• ?自動跳頻Eco-mode?：在輕載時自動降低開關頻率，提高效率。
• ?安全預偏置啟動?：支持預偏置輸出電壓的安全啟動。

5. 電氣特性

• ?最大輸出電流?：6A
• ?輸入電壓范圍?：2.7V至16V（帶外部偏置），4V至16V（無外部偏置）
• ?輸出電壓范圍?：0.6V至5.5V
• ?參考電壓?：600mV ±1%
• ?開關頻率?：600kHz、1100kHz、2200kHz（可選）
• ?熱關斷溫度?：約170°C

6. 封裝與尺寸

• ?封裝類型?：14-pin QFN，2mm x 3mm，0.5mm引腳間距

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入輸出電容、電感、反饋電阻、使能電阻等的選擇指南，以及布局建議。

8. 布局建議

強調了PCB布局對性能的重要性，并提供了具體的布局建議，如輸入和輸出電容的放置、反饋電阻的位置、地線的處理等，以確保最佳性能。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南等。
• TI E2E?支持論壇：提供技術支持和社區交流。
