芯片的設計理念

眾所周知，芯片擁有極為復雜的結構。以英偉達的B200芯片為例，在巴掌大的面積上，塞入了2080億個晶體管。里面的布局，堪稱一個異次元空間級的迷宮。

如此復雜的架構，無論是制造還是設計，都具有極大的難度。早期集成電路剛剛誕生的時候，晶體管的數量并不多，結構也不復雜。所以，基本上都是設計工程師直接在圖紙上繪制電路的物理版圖，然后把版圖送到制造工廠，工廠進行生產。

他們手工繪制的版圖是非常精細的，直接具體到了晶體管的物理層級，包括布局布線等。

隨著集成電路變得越來越復雜，他們?nèi)匀徊捎眠@種方式，先畫底層細節，然后進行“拼接”，最終組成一個完整的集成電路。這種設計理念，叫做自底向上（Bottom-Up）設計。

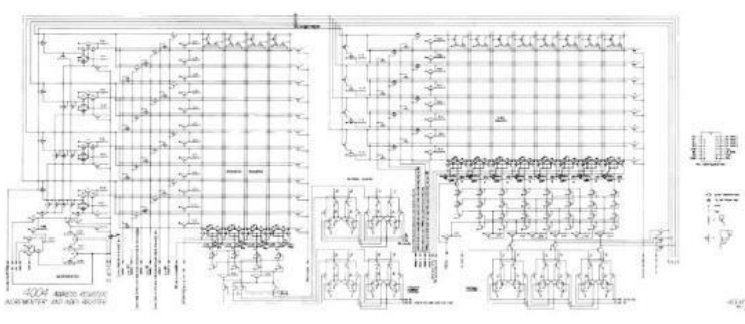

英特爾4004芯片的設計圖（1971年）

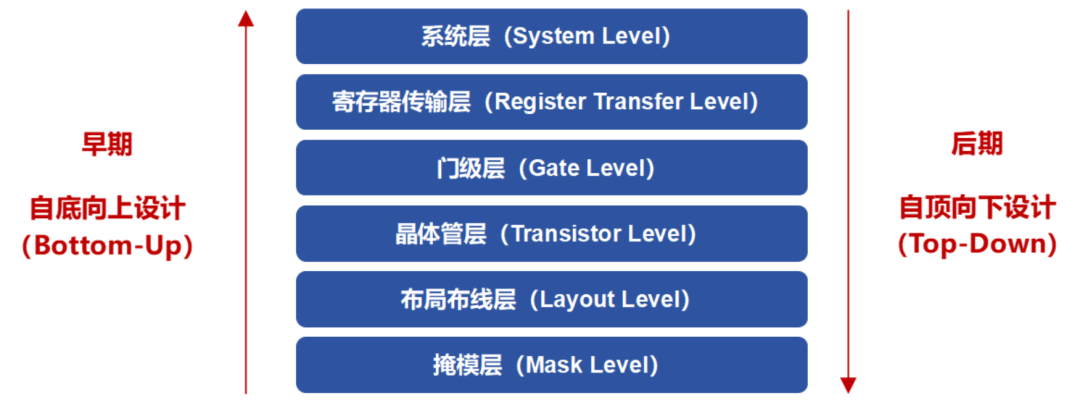

這里就要說明一下，一顆芯片從設計的角度來看，是分為不同層級的。從上到下，依次是：系統層、RTL層、門級層、晶體管層、布局布線層、掩膜層。

系統層，是最高層，是站在整個宏觀的角度對芯片進行整體設計。RTL層，是寄存器傳輸層（Register Transfer Level）。門級層的“門”，就是門電路。門電路是由晶體管搭建的。掩模，在之前晶圓制造里介紹過，就是光掩模版，是芯片設計的最終產物，是最底層的、最能夠從細節對芯片進行描述的東東。掩模層，是最底層。自底向上（Bottom-Up）設計適用于早期的集成電路和PCB傳統電路。到了上世紀70-80年代，集成電路發展為大規模和超大規模集成電路，晶體管數量超過1萬。此時，再采用自底向上（Bottom-Up）方式就不合適了。于是，自頂向下（Top-Down）的設計理念開始崛起。

簡單來說，就是不再?gòu)募?xì)節開始入手，而是“先宏觀，再微觀”——先做系統級設計，然后再做RTL級設計（邏輯功能設計）。等上層設計完成后，再進行下層設計（門級層、晶體管層、布局布線層和掩膜層），完善每一個細節。自頂向下（Top-Down）設計理念一直到現在都是主流。對于日益復雜的芯片架構來說，這種方式具有更高的效率、更短的設計周期，以及更低的設計成本。
逐級的設計，伴隨著逐級的仿真驗證，所以，這種設計方式的成功率也很高。

芯片的設計工具

工欲善其事，必先利其器。想要高效進行芯片的設計，當然不能一直依賴于手工作業。上世紀70年代，隨著計算機技術的不斷成熟，芯片設計逐漸從手工設計走向了計算機輔助設計階段，出現了ICCAD（ICComputer Aided Drafting）。

到了80年代，又出現了CAE（Computer Aided Engineering，計算機輔助工程）。CAD專注于產品設計建模與繪圖，而CAE側重于工程仿真與性能優化?。再后來，大名鼎鼎的EDA（Electronic Design Automation，電子設計自動化）誕生了。

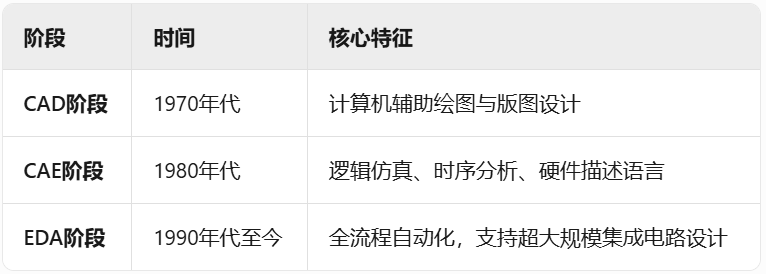

EDA技術的演進階段

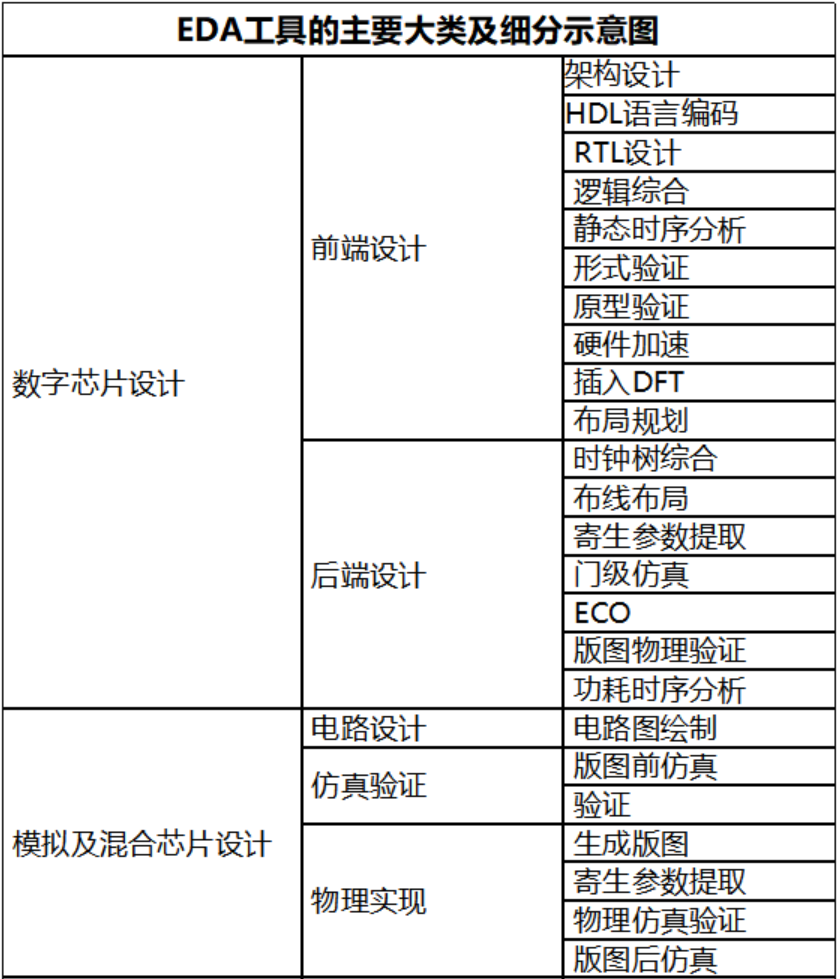

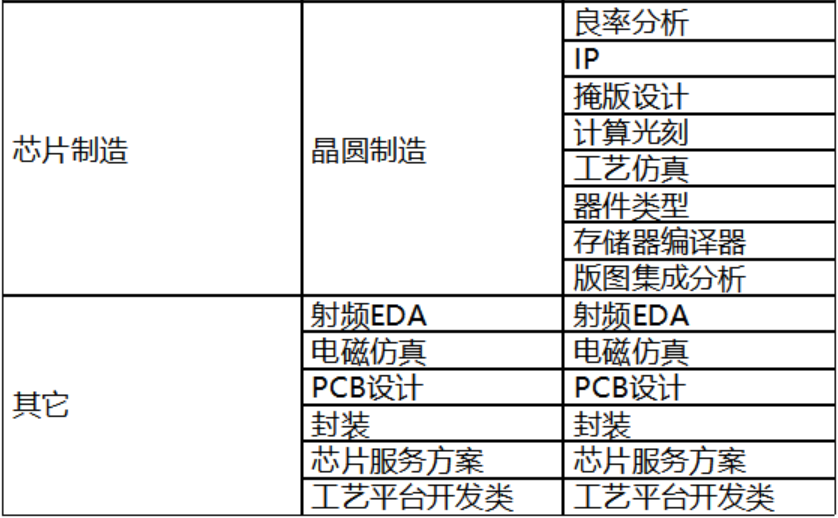

大家需要注意，EDA并不是一個具體的軟件，而是一類軟件的統稱。它不僅僅用于芯片的設計、驗證和仿真，也用于芯片的制造流程。
換言之，EDA貫穿于芯片的整個研發和生產周期，能夠幫助工程師完成大量的細分任務，可以顯著提高設計效率、精度以及成功率。

很多人都知道光刻機，也知道光刻機是我們被“卡脖子”的一個關鍵點。事實上，在EDA方面，我們也是被“卡脖子”的，問題同樣很嚴重。

從全球范圍內來看，處于EDA行業第一梯隊的，就是三家公司——Synopsys（新思科技）、Cadence（鏗騰電子）、Siemens EDA（原Mentor）。

他們都于上世紀80年代創立于美國，目前擁有完整的、全流程的EDA產品體系，市場占有率超過70%，競爭優勢非常明顯。

國內雖然也有華大九天等一些EDA企業，但市場份額較小，和第一梯隊的差距較大。

前幾天傳出新聞，漂亮國那邊又在EDA上搞事，對我們進行封禁。這也是一件麻煩事。

芯片設計的投入成本

在之前的文章中，小棗君介紹過，芯片的研發和制造有非常明確的分工。

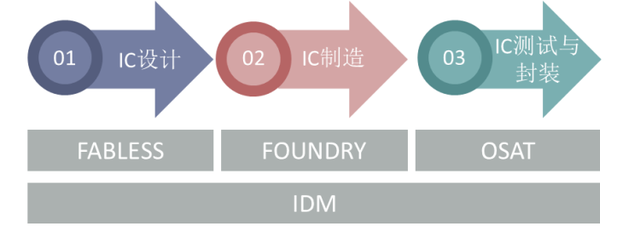

除了極少數公司（IDM，整合元件制造商）設計、制造、封測全都做之外，大部分公司都只做其中一塊（Fabless、Foundry、OSAT），或者是某個更加細分的領域。

國內的很多知名芯片公司，例如華為海思、中興微電子、寒武紀等，都是Fabless（無晶圓芯片設計企業）。小米前兩天發布了自己的手機SoC芯片——玄戒O1。他們也是Fabless，只負責設計，芯片制造還是交給了臺積電（3nm工藝）。芯片設計的難度，由芯片的種類、功能和性能所決定。數字芯片處理數字信號，通常都可以做很大規模，尤其是現在很多CPU、GPU、NPU計算芯片，還有手機SoC芯片，結構都極為復雜，晶體管數量極多，設計難度極大，成本也極為高昂。設計這種高端芯片，往往需要幾百甚至幾千人的專業技術團隊，耗費一年甚至幾年的時間，投入上億甚至上百億美元的資金。芯片工藝制程越先進，成本就越高。

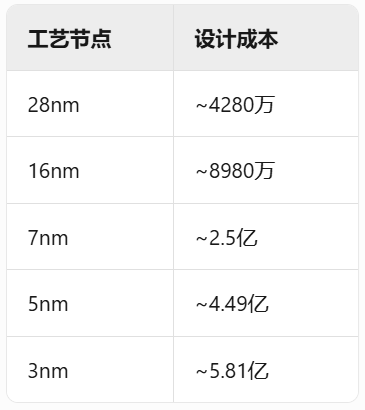

芯片的設計成本估算（單位：美元），僅供參考

成本中，包括了專業人才的薪資（芯片設計人才的薪資很高）、EDA工具的授權費、IP核（待會會提到）的采購費、設備購買費以及運營費用等。

模擬/射頻芯片，處理模擬信號，往往是針對一些具體的功能，規模遠不如剛才說的高端數字芯片。另外還有一些數模混合信號芯片，例如ADC（模數轉換）、DAC（數模轉換），也是針對一些具體應用。這些芯片，大部分相對數字芯片來說簡單一些。

對于較為簡單的芯片，一些中小型團隊，借助目前比較齊全的芯片設計軟件工具平臺（例如EDA）和硬件設備，也能夠進行自主設計。當然，哪怕是簡單的芯片，設計周期大概是1-1.5年，耗費資金在百萬至千萬級。特別值得一提的是，芯片設計具有極高的風險性。如果流片（芯片設計最后要進行流片，相當于做一個測試版）失敗，損失會非常大（28nm單次流片需要1000萬元，7nm需要超過1億美元）。直接經濟損失還只是一方面。流片失敗還會拉長芯片的研發周期，導致錯失市場機遇。嚴重情況下，流片失敗可以直接導致一家公司破產倒閉。

IP核

芯片設計，也是有一些“捷徑”的。例如采用IP核。

IP核，即知識產權核，代表著一種預先定義、經過驗證且可重復使用的模塊化功能單元。它是構建大規模集成電路的基礎元素。

簡單來說，你在設計一個復雜芯片的時候，不必每個部分都從零開始，一些成熟的或通用的功能單元，你就可以直接購買IP核，大幅減少芯片設計的工作量。

手機SoC芯片的設計理念，其實就來自于IP核的復用。

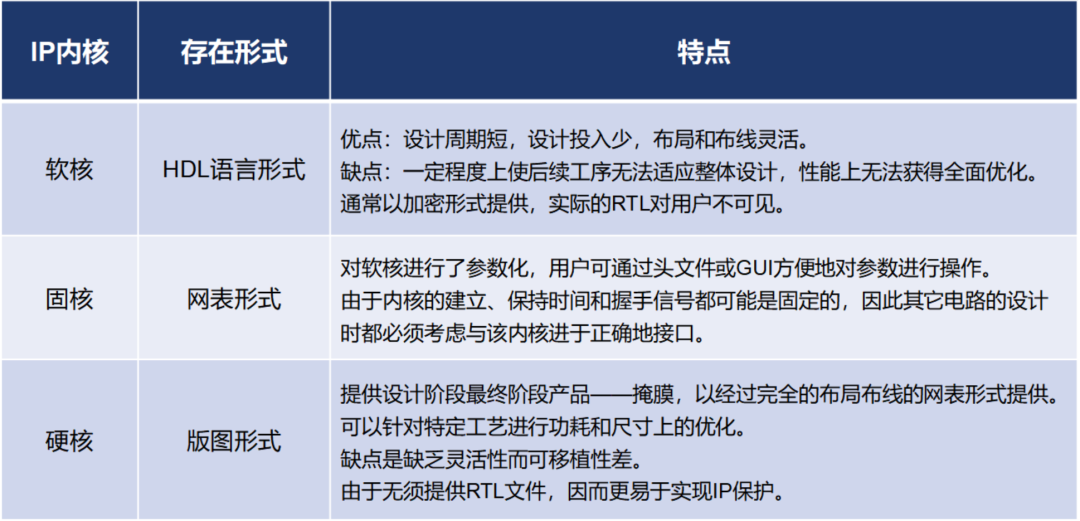

根據特性，IP核可以分為硬核、固核和軟核。具體區別可以參考下面的表格：

目前，芯片IP核的主要市場份額也被歐美企業所占據，其中Arm、Synopsys和Cadence位列市場前三。

大家發現了，Synopsys和Cadence不就是剛才EDA三強的第一和第二嗎？

沒錯，搭配捆綁銷售，軟件授權和IP核授權一起賣，效果更好，利潤更高。

在芯片設計的產業鏈中，上游的EDA工具和IP核授權環節毛利率高達90%以上。然而，這些利潤基本上都被剛才說的那幾家公司所占據。

目前，EDA工具的國產化率尚不足5%，高端IP核仍嚴重依賴進口，形勢真的是不容樂觀。

根據有關機構的數據顯示，2020至2024年間，全球芯片設計市場的復合增長率是9.8%，2024年市場規模突破4800億美元。中國市場的增長更為驚人，占比從19%迅速提升至28%。

隨著整個社會數字化轉型的不斷推進，還有AI浪潮的蓬勃發展，相信包括芯片設計在內的整個芯片產業還會繼續高歌猛進。這其中，蘊藏著巨大的商業機會和挑戰。
