TPS543620 是一款高效 18V、6A 同步降壓轉換器，采用內部補償的固定頻率高級電流模式控制。它能夠在高達 2.2 MHz 的開關頻率下運行時提供高效率。該器件采用小型 2.5mm x 3mm HotRod? VQFN 封裝，在高頻下具有高效率，使其成為需要小尺寸解決方案的設計的最佳選擇。固定頻率控制器可在 500 kHz 至 2.2 MHz 范圍內工作，并可以使用 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、可選軟啟動時間、蒙通啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。
*附件：tps543620.pdf

特性

• 固定頻率、內部補償的高級電流模式 （ACM） 控制
• 集成 25mΩ 和 6.5mΩ MOSFET
• 輸入電壓范圍：4 V 至 18 V
• 輸出電壓范圍：0.5 V 至 7 V
• 三個可選的 PWM 斜坡選項，以優化控制回路性能
• 五種可選開關頻率：500 kHz、750 kHz、1 MHz、1.5 MHz 和 2.2 MHz
• 可同步至外部時鐘
• 在整個溫度范圍內，電壓基準精度為 0.5V、±0.5%
• 可選軟啟動時間：0.5 ms、1 ms、2 ms 和 4 ms
• 單調啟動至預偏置輸出
• 可選電流限制，支持 6A 和 3A作
• 啟用，具有可調輸入欠壓鎖定
• 電源良好輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• 與 TPS543820 和 TPS543320 引腳對引腳兼容
• –40°C 至 150°C 工作結溫
• 間距為 0.5mm 的 2.5mm × 3mm、14 引腳 VQFN-HR 封裝

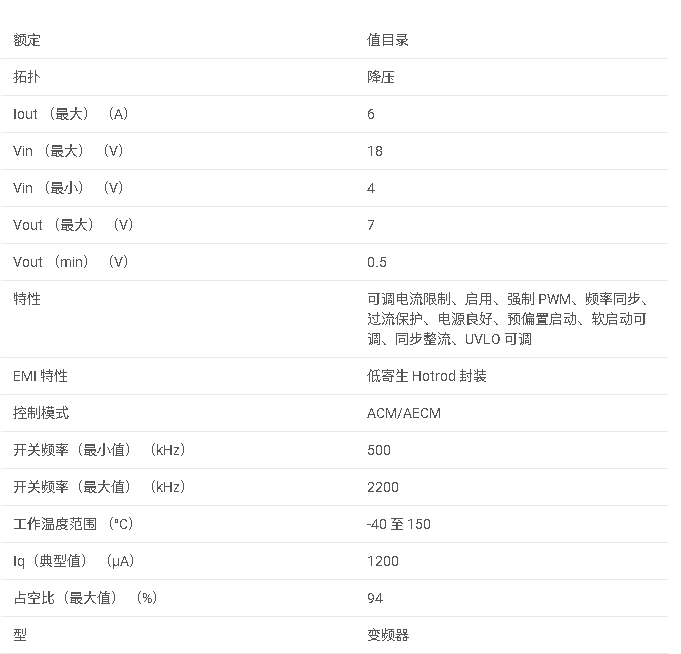

參數

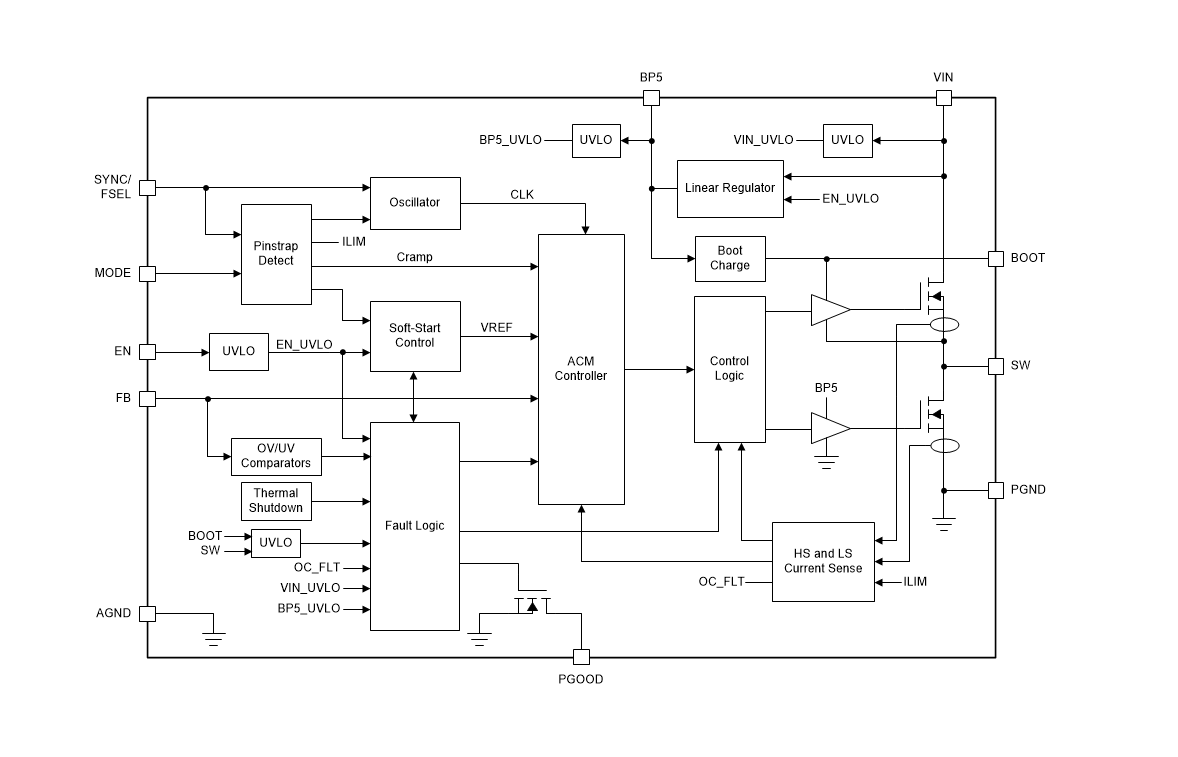

方框圖

1. 概述

TPS543620是一款高效率的同步降壓轉換器，支持4V至18V的輸入電壓范圍，最大輸出電流為6A。該器件采用內部補償的固定頻率高級電流模式（ACM）控制，提供多種PWM斜坡選項和可選開關頻率，適用于需要小解決方案尺寸的設計。

2. 主要特性

• ?高效率?：支持高達2.2MHz的開關頻率，提高功率密度。
• ?寬輸入輸出電壓范圍?：輸入電壓4V至18V，輸出電壓0.5V至7V。
• ?高級電流模式控制?：內部補償，無需外部斜坡補償。
• ?多種PWM斜坡選項?：優化控制環性能。
• ?可選開關頻率?：五種可選頻率，從500kHz到2.2MHz。
• ?同步至外部時鐘?：支持與外部時鐘同步。
• ?高精度電壓參考?：0.5V，±0.5%電壓參考精度。
• ?可編程軟啟動時間?：四種可選軟啟動時間。
• ?單調啟動至預偏置輸出?。
• ?可編程電流限制?：支持6A和3A操作。
• ? 可調輸入欠壓鎖定（UVLO） ?。
• ?全面的故障保護?：包括輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護。
• ?緊湊封裝?：2.5mm x 3mm，14引腳VQFN-HR封裝。

3. 應用

• 無線基礎設施和有線通信設備
• 光學和光纖網絡
• 測試和測量設備
• 醫療和保健設備

4. 功能描述

• ?輸入電壓監控?：具有內部UVLO功能，并支持通過EN引腳調整UVLO閾值。
• ?輸出電壓設置?：通過反饋引腳FB和電阻分壓器設置輸出電壓。
• ?開關頻率選擇?：通過SYNC/FSEL引腳選擇開關頻率或同步至外部時鐘。
• ?軟啟動?：減少啟動時的沖擊電流。
• ?功率良好（PGOOD）輸出監控?：指示輸出電壓是否正常。
• ?電流限制保護?：防止過流損壞，支持可編程電流限制。
• ?過溫和過壓保護?：防止器件在異常條件下損壞。

5. 電氣特性

• ?最大輸入電壓?：18V
• ?最大輸出電壓?：7V
• ?最大輸出電流?：6A
• ?開關頻率范圍?：500kHz至2.2MHz
• ?操作結溫范圍?：-40°C至150°C

6. 封裝與尺寸

• 14引腳VQFN-HR封裝，尺寸為2.5mm x 3mm。

7. 典型應用電路

文檔提供了多個典型應用電路圖，包括不同輸入輸出電壓和開關頻率的配置，以及詳細的組件選擇和設計指南。

8. 布局指南

文檔強調了PCB布局對電源轉換器性能的重要性，并提供了布局建議，如輸入和輸出電容的放置、反饋分壓器的位置、地層和電源層的處理等。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南等。
• WEBENCH? Power Designer支持：用于自定義設計和仿真。
• TI E2E?支持論壇：提供技術支持和社區交流。
