一、概述
D1675/HBT191是一個單通道視頻緩沖器，它內部集成6dB增益的軌到軌輸出驅動器和6階輸出重建濾波器。D1675/HBT191的-3dB帶寬典型值為72MHz，壓擺率為400V/μS。D1675/HBT191比無源LC濾波器與外加驅動的解決方案能提供更好的圖像質量。它單電源供電范圍為+2.5V到+5.5V，并有極低的工作電流14.5mA，適用于電池供電應用。
D1675/HBT191的輸入信號為DAC的輸出，可直流耦合輸入或交流耦合輸入。內部二極管箝位和偏置電路可用于交流耦合輸入方式。D1675/HBT191還包含內部電平移位電路，從而避免了同步脈沖被截斷并允許直流耦合輸出。D1675/HBT191的輸出可驅動直流或交流耦合單（150Ω）或雙（75Ω）負載。
D1675/HBT191采用SOT23-6的封裝形式封裝。

二、主要特點

單通道6階72MHz（HD）過濾器

輸入箝位

6dB增益輸出驅動器和驅動雙視頻負載

軌到軌輸出

輸入電壓范圍包括GND

交流或直流耦合輸入

交流或直流耦合輸出

單電源供電范圍為2.5V到5.5V

低功耗，工作電流為14.5mA

三、應用

視頻放大器

有線電視和衛星機頂盒

通信設備

消費類視頻設備

便攜式和手持式產品個人視頻錄像機

DVD播放機

高清電視

放映機和幻燈機

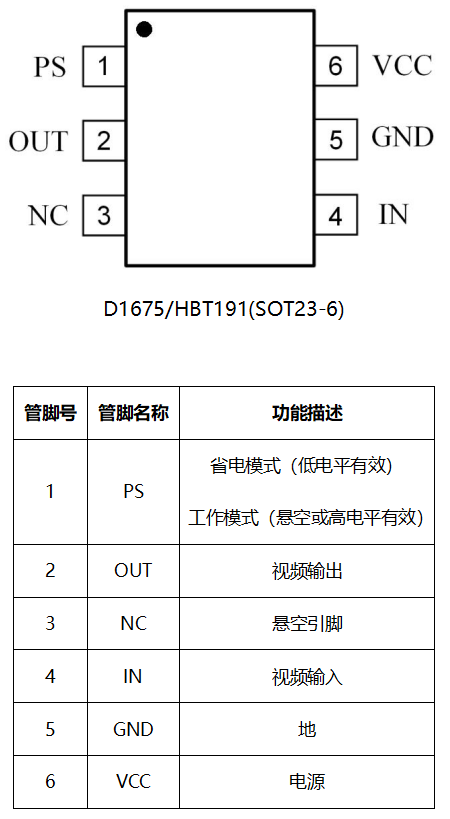

四、引腳信息

五、功能框圖

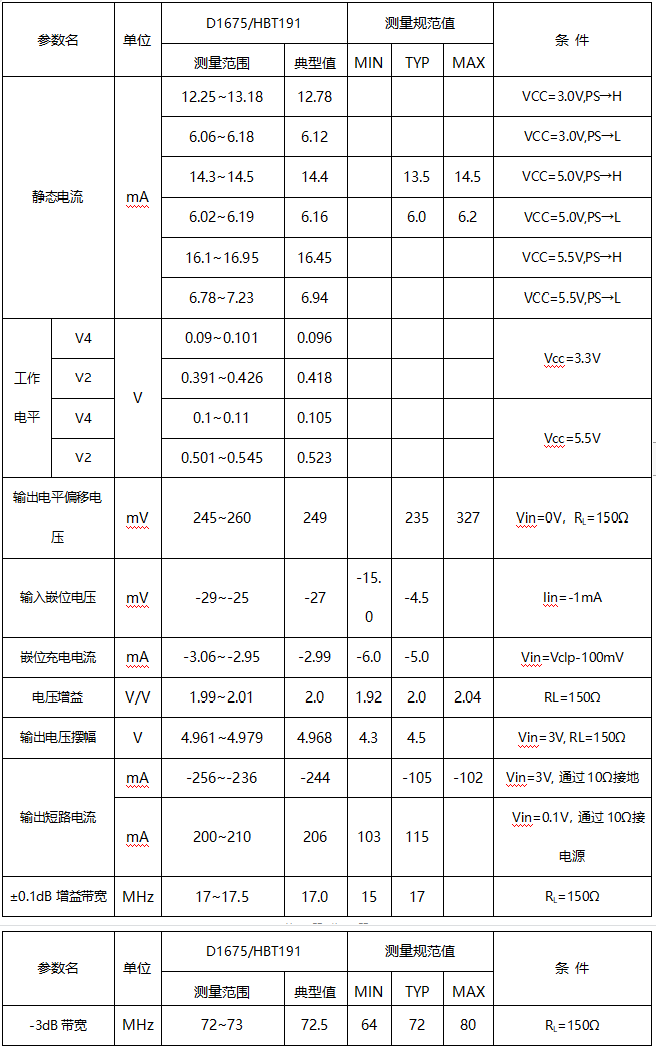

六、基本電參數測試

七、參考設計

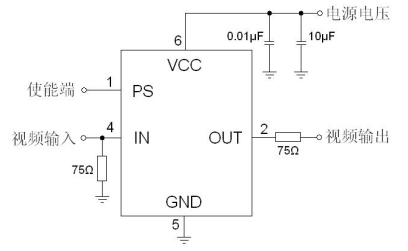

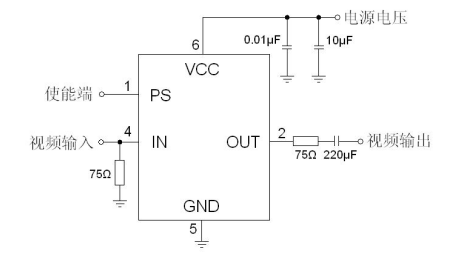

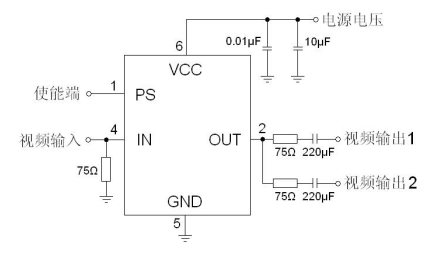

圖?1?直流耦合應用原理圖 圖?2?直流耦合輸入和交流耦合輸出應用原理圖 圖?3?機頂盒中直流耦合電路原理圖

圖2的電路圖常用于交流耦合輸出和輸出電壓范圍為0-1.4V的數模轉化器直流耦合輸入。交流耦合輸出提供較低的功耗和高的ESD保護能力。

D1675/HBT191單電源工作電壓為+2.5V到+5V。在應用中D1675/HBT191是一個完整的對高清視頻信號譯碼和編碼的濾波器和緩沖器。D1675/HBT191的解決方案與使用分立元件的傳統設計相比能節省PCB板面積、降低成本以及提高視頻信號性能。D1675/HBT191集成了一個直流耦合輸入緩沖器，一個消除帶外噪聲的視頻編碼器，和一個增益為+6dB可驅動75Ω負載的運放驅動。交流或直流耦合輸入緩沖器消除同步擠壓、彎曲和場傾斜。D1675/HBT191的輸出可以是直流耦合或交流耦合。
