家用音響的工作原理?主要包括音頻信號的接收、處理和播放過程。家用音響系統通常由以下幾個主要部分組成：信號源、功率放大器、揚聲器和音箱。當信號源輸出音頻信號時，信號首先進入功率放大器進行放大處理。放大后的信號再通過分頻器分成不同的頻段，然后分別驅動不同頻率的揚聲器。揚聲器將電信號轉換為機械振動，進而發出聲音。音箱則起到增強音質和改善聽感的作用。整個過程涉及電聲轉換、信號處理和聲音輻射等多個物理過程?。

音頻回聲的工作原理?主要包括回聲的產生、回聲消除技術的原理以及實際應用中的技術細節。這是即將從揚聲器播放的原始音頻信號。參考信號必須未經任何處理，且與播放完全同步?。通過自適應濾波器模擬“聲音從揚聲器→空氣傳播→麥克風”的路徑，計算出預測的回聲信號?。將麥克風采集到的信號與預測的回聲信號相減，得到較為純凈的語音信號。這一過程需要精確的延遲對齊和濾波器長度的調整?。

混音的核心是將多個音頻信號的樣本數據進行線性疊加。由于音頻數據通常是16位的，疊加時需要注意防止數據溢出。通常通過平滑過渡來處理疊加后的信號，以避免突然的變化和噪音?。混音過程中需要對每個音軌進行動態處理，包括壓縮、限制和均衡等。這些處理可以幫助控制音量的大小、改善聲音的質量和平衡各個音軌的音量?。

?3D環繞音效的工作原理?是通過軟件算法模擬三維聲音空間，旨在創造沉浸式的聽覺體驗。這種技術使用戶能夠感受到聲音來自各個方向，就像在真實的三維環境中一樣?。通過模擬從聲音源（包括墻壁和地板的反射）到聆聽者耳朵的聲音變化，3D環繞音效可以模擬出更加真實的環境音效?。部分3D技術使用人頭錄音轉換為立體聲錄音，進一步增強聲音的真實感?。

DSP音頻處理芯片

DSP是一類嵌入式通用可編程微處理器，主要用于實現對信號的采集、識別、變換、增強、控制等算法處理，是各類嵌入式系統的“大腦”應用十分廣泛。

DSP音頻處理芯片可以提供高質量的音頻處理功能，通過DSP音頻處理芯片，DSP芯片還可以提供自動調音和消除回聲等功能，進一步優化聲音的質量和純凈度，進一步提升K歌音箱的性能和功能。

DU562是一款由工采網代理的高性能32位DSP核光纖接口音頻處理芯片，該芯片支持多種數字音頻接口，集成多種音效算法，采用LQFP48封裝；可對音樂播放及人聲進行實時音效處理；能提供高品質的音頻體驗。能實現多種音頻功能如混響、均衡、濾波、反饋抑制等。適用于便攜式藍牙音箱、K歌音箱、Wi-Fi 音箱、便攜式耳機、藍牙耳機、汽車和家用音響。

DU562芯片LQFP48封裝能在溫度：-40℃到 85℃環境下工作；支持低功耗 Deepsleep 模式；支持直驅16Ω或32Ω耳機，輸出功率為40mW；支持2路模擬麥克風（MIC3, MIC4）；1個S/PDIF輸入接口；2個全雙工I2S輸入，8KHZ-192KHz采樣率，有效位寬為32Bits；模擬LINEIN支持單端輸入或差分輸入。

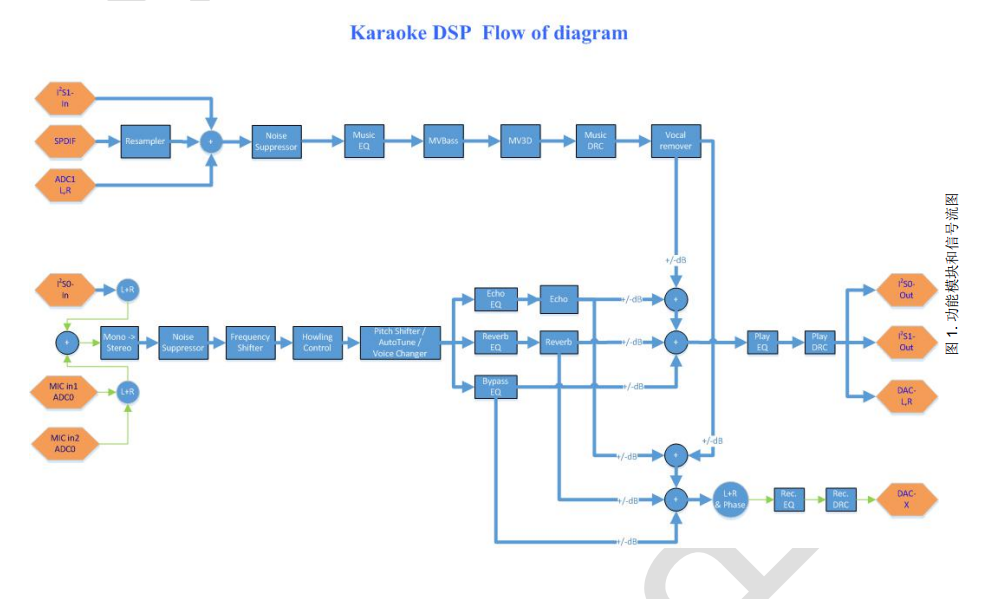

功能模塊和信號流圖：

功能模塊和信號流圖

音頻DSP算法：

回聲（Echo）

混音（Reverb）

3D 環繞（MV3D）

虛擬低音（MVBASS）

電音/變調/變聲

參量均衡器（EQ）

動態范圍壓縮（DRC）

噪聲抑制（Noise Suppressor）

相位控制（Phase Control）

移頻（防嘯叫）（Frequency Shifter）

嘯叫偵測及抑制（Howling Detector & Suppressor）

電源、時鐘和復位：

DC 3.3V~5V電源供電@LDOIN

芯片內置5V轉3.3V，3.3V轉1.2V的LDO

支持12MHz晶體或者外部12M時鐘直接輸入@HOSC_XI

內置POR（Power on Reset），LVD（低電壓檢測）和Watchdog

封裝和工作溫度：

LQFP48 （7mm x 7mm）

環境工作溫度：-40℃到85℃

上海山景在國產DSP音頻處理芯片領域深耕多年，技術以及產品方面已經很完善，如果想了解更多國產DSP音頻處理芯片的技術應用資料，請登錄工采網官網進行咨詢。
