在電子設備日益精密、工作環境愈發復雜的今天，靜電放電(ESD)已成為威脅產品可靠性和壽命的“隱形殺手”。一個微小瞬間的靜電沖擊，可能導致芯片損壞、功能失常甚至系統癱瘓。如何為您的產品選擇一道堅固可靠的“防靜電門衛”?東沃電子(DOWOSEMI)，作為國內領先的電路保護器件專家，為您奉上ESD二極管選型攻略與應用寶典!

01 選型攻略：6大維度，精準匹配您的需求

選對ESD二極管，是防護成功的第一步。東沃電子技術建議您從以下核心維度出發：

1)鉗位電壓(Vc)：這是ESD沖擊時保護器件限制的最高電壓。東沃電子建議：選擇低于被保護電路最大耐受電壓(Vmax)的器件，確保留有足夠安全裕量。東沃電子產品線覆蓋從超低鉗位電壓(如<10V)到更高電壓等級，滿足各類敏感IC需求。

2)峰值脈沖電流(Ipp)：代表ESD靜電保護器件能承受的最大瞬間ESD電流(如IEC 61000-4-2 Level 4的8kV/30A)。東沃電子建議：根據產品需要通過的ESD等級標準(如接觸放電8kV/15kV)來選擇Ipp值。東沃電子提供從幾安培到上百安培的豐富選擇，輕松應對嚴苛標準。

3)電容值(Cj)：結電容大會影響高速信號(如USB 3.0, HDMI, MIPI)的完整性。東沃電子建議：高速接口務必選擇超低電容ESD(如0.3pF, 0.5pF, 1pF等等)。東沃電子擁有業界領先的超低電容系列產品，確保信號無失真傳輸。

4)工作電壓 (Vrwm)： 器件在正常工作狀態下能持續承受的電壓。東沃電子建議：選擇Vrwm高于電路正常工作電壓的器件。東沃電子產品提供從3.3V、5V到36V甚至更高工作電壓選項。

5)封裝與尺寸：空間日益寶貴的時代，封裝至關重要。東沃電子優勢：提供業內最齊全的封裝形式：從經典的SOD-323、SOD-523、SOT-23、SOT-23-6L，到微型化的DFN0603、DFN1006、DFN1610、DFN2010，再到多路保護的SOT-363、SOT-553、SOT-563等，滿足從消費電子到工業設備的不同空間限制和集成度要求。

6)通道數量： 需要保護多少條信號線?東沃方案：單通道、雙通道、四通道、五通道、六通道甚至八通道陣列產品一應俱全，多通道ESD保護器件簡化布局布線，降低成本，是復雜接口(如USB Type-C、以太網PHY、HDMI等等)的理想選擇。

02 匠心服務：不止于器件，更是專業支持

選擇東沃電子，您獲得的不僅是性能卓越的ESD二極管產品，更是一整套專業服務：

· 豐富齊全的產品矩陣：覆蓋幾乎所有應用場景和參數需求，總有一款適合您。

· 卓越的性能與可靠性：嚴格的品控體系，確保每一顆器件都具備優異的ESD防護能力和長期穩定性。

· 小型化與集成化領先：持續引領封裝技術創新，助力客戶實現更輕薄、更高密度的設計。

· 專業的技術支持：資深FAE團隊提供免費選型建議、應用電路設計指導和問題排查。

· 快速響應與穩定供應：本土化服務優勢，保障項目進度與量產需求。

· 符合國際標準與認證：產品滿足IEC 61000-4-2 (Level 4) 等標準，并有多款通過車規AEC-Q101及行業接口認證。

03 應用寶典：東沃ESD解決方案，真芯守護

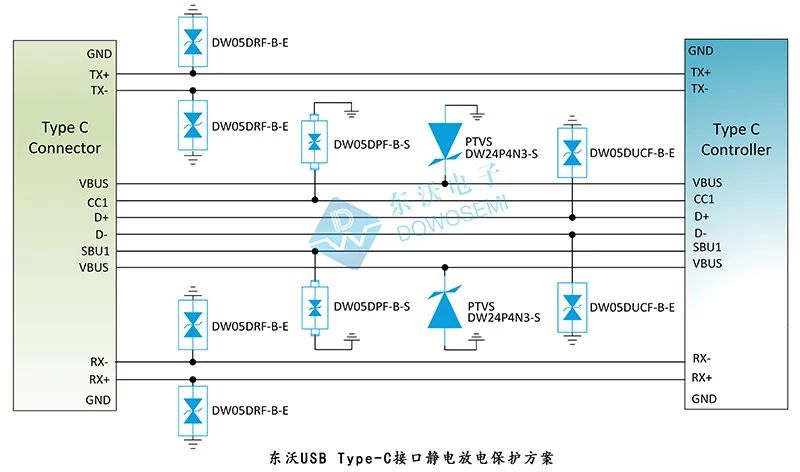

1)USB Type-C端口ESD靜電防護器件選型寶典：DW05DRF-B-E用于保護USB Type-C上的4個差分對(TX和RX)，結電容低至0.3pF、低鉗位電壓、小體積封裝DFN-2L;DW05DPF-B-S是保護CC/VCONN和SBU引腳的專用ESD靜電保護器件;DW24P4N3-S非常適合保護USB Type-C連接器的VBUS引腳;DW05DUCF-B-E非常適合保護D+/D-差分線，DFN1006-2L封裝、0.5pF低結電容、3A峰值脈沖電流。

2)HDMI高清多媒體ESD靜電防護器件選型寶典：DW05-4R3P-S和DW05-4RVLC-E保護HDMI接口的高速差分線和其他六條非高速線。DW05-4R3P-S工作電壓 5V，DFN-10L封裝，結電容僅為0.2pF，確保信號完整性，滿足IEC 61000-4-2 (ESD) ±20kV(空氣)和±15kV(接觸)。DW05-4RVLC-E工作電壓5V，SOT-23-6L封裝，典型結電容僅為0.5pF，滿足IEC 61000-4-2 (ESD)±20kV(空氣)和±12kV(接觸)。

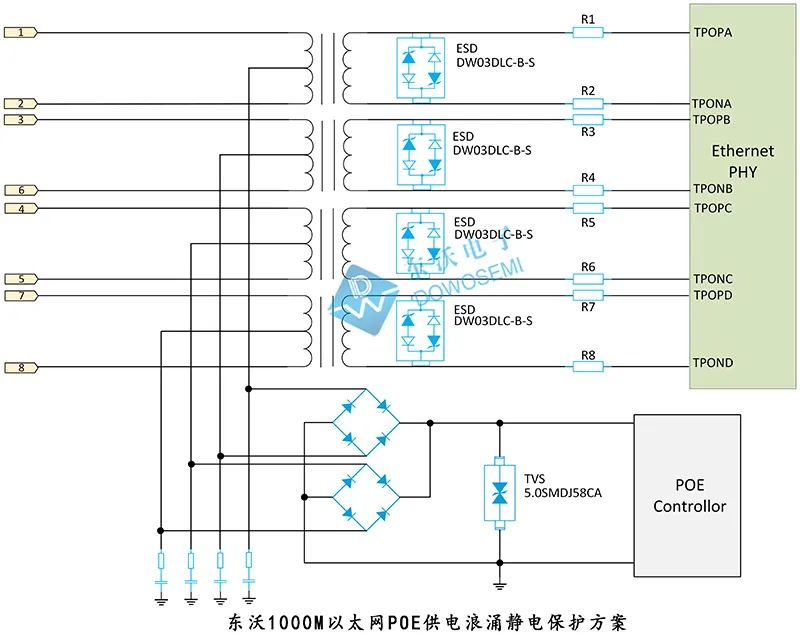

3)1000M以太網POE供電浪涌靜電保護器件選型寶典：針對以太網POE受電端設備PD端浪涌防護，東沃電子技術推薦選用TVS二極管5.0SMDJ58CA;針對1000M以太網PHY芯片防護，東沃電子技術推薦選用4顆TVS二極管陣列DW03DLC-B-S保護8條數據線。

4)高速CAN總線ESD靜電防護器件選型寶典：選用HDW24M2T-B，工作電壓24V、擊穿電壓26.7V、鉗位電壓50V、結電容25pF、SOT-23封裝，滿足AEC-Q 101車規認證，符合IEC 61000-4-2 (ESD) ±30kV(空氣)、±30kV。

……

選擇東沃電子ESD二極管，就是選擇：

· 設計安全：為您的核心電路筑起堅固的ESD防線。

· 產品可靠：顯著提升產品在復雜電磁環境下的穩定性和使用壽命。

· 開發高效：專業的選型支持和成熟方案，加速產品上市。

· 成本優化：高性價比的產品和集成方案，助力降低BOM成本。

探索東沃電子完整的ESD應用保護解決方案，下載詳細ESD二極管數據手冊，可直接聯系我們的銷售和技術支持團隊，獲取針對您項目的免費選型建議和樣品支持!東沃電子(DOWOSEMI)—— 您值得信賴的電路保護合作伙伴，讓我們攜手，為您的電子產品注入強大的“靜電免疫力”!專業選型，可靠防護，東沃電子為您提供全方位的ESD解決方案!
