LP3525B 芯茂微開關電源高性能 LLC 同步整流驅動芯片
LP3525B 是一款具有極快關斷速度的雙通道 LLC同步整流控制芯片。
LP3525B 驅動兩路 NMOS，且采用特有的 V DS 電壓調節技術，可以達到極快的關斷速度，兼容 DCM、CCM 和 QR 工作模式。

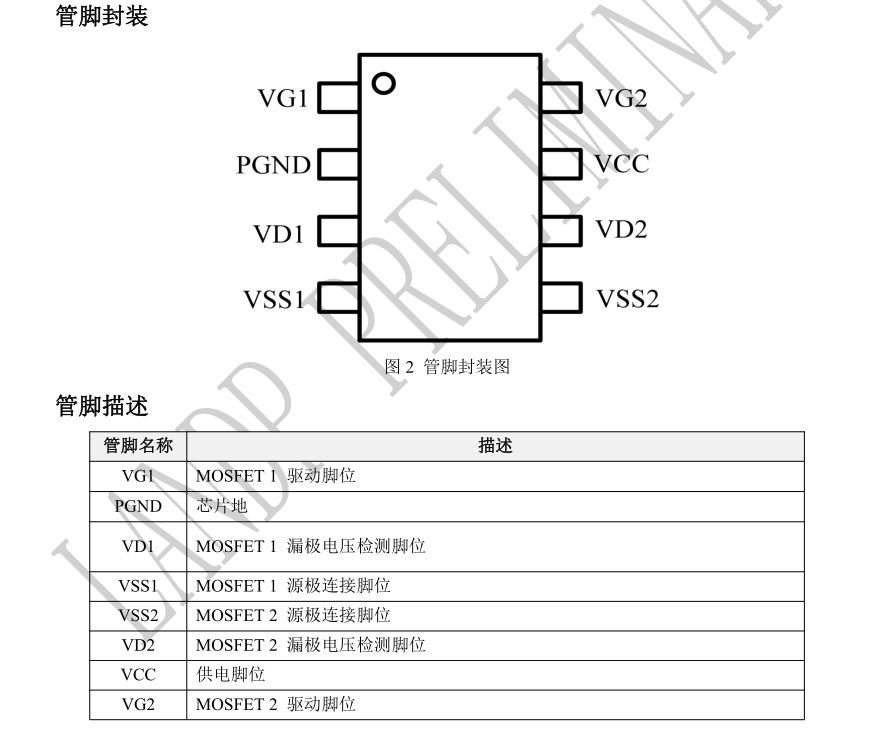

LP3525B 采用 SOP8L 封裝。
? 隔離型的 LLC 同步整流控制應用
? 兼容 DCM、CCM 和 QR 工作模式
? 控制芯片 200V 高耐壓
? 特有的 V DS 電壓調節技術
? 極快的關斷速度
? 芯片供電欠壓保護
? 芯片啟動前驅動腳防誤導通
? 外圍元器件少
應用
? AC/DC 適配器
? PC 電源
? LCD、LED TVS
