概述
MAX250和MAX251芯片組構成了完整的電氣隔離RS-232雙路發射器/接收器的核心。許多功能都可以集成在兩個芯片上，使得隔離式數字接口的成本和復雜性大大降低。只需四個低成本光耦合器、四個電容、一個二極管和一個小型壺形磁芯型變壓器，即可組成一個完整的19.2k波特率收發器。使用高速光耦合器可以實現更快的數據速率。除了光耦合器的驅動和接收電路外，該芯片組還包含一個推挽式變壓器驅動器，用于為接口的隔離側供電。

其他便捷的特性包括+5V單電源供電、低功耗關斷模式和用于三態操作的輸出使能控制。MAX250和MAX251采用14引腳DIP、14引腳小型和20引腳無引腳芯片載體封裝。

MAX252在單個封裝中集成了RS-232通信所需的所有元件。
數據表：*附件：MAX250 MAX251 5V、隔離型、RS-232驅動器 接收器技術手冊.pdf

應用

• 橋式接地差速器
• 模擬電路的數據鏈路
• 高噪聲數據通信
• 工業通信

特性

• 隔離式數據接口
• +5V單電源
• 使用低成本光耦合器
• 關斷模式下功耗為5μW
• 支持2個發射器和2個接收器

引腳配置描述

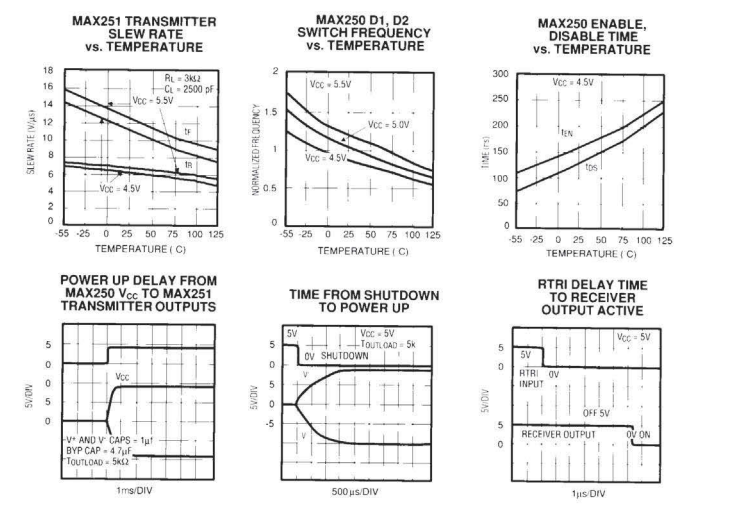

典型操作特性

典型應用

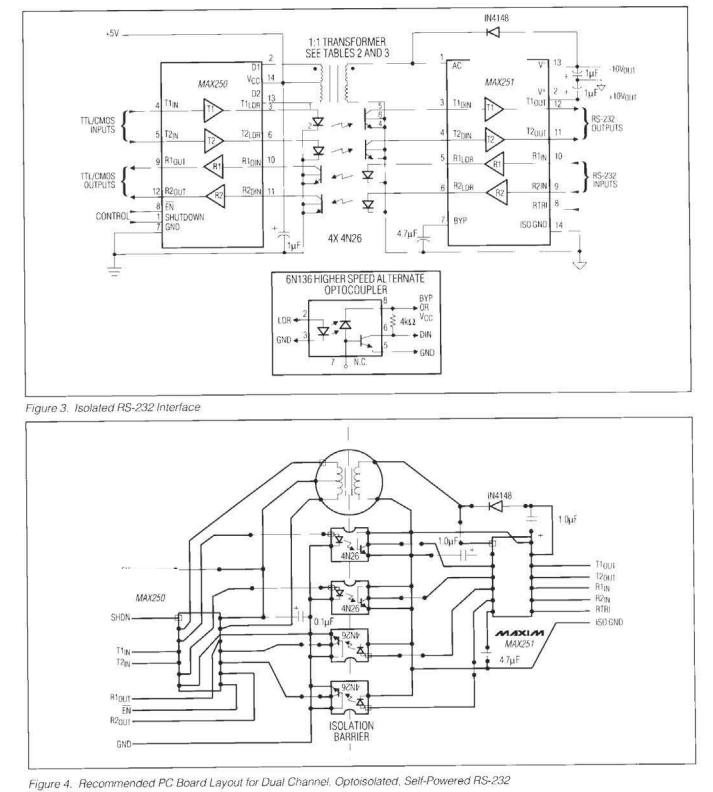

圖3展示了完整的19.2k波特率隔離型RS - 232電路的典型連接方式。圖3還展示了如何用6N136器件替換4N26光耦合器以實現90k波特率。

圖4展示了推薦的印刷電路板布局，在進行電路板設計修改時，有兩個重要因素需要考慮：

1. 為使“隔離線”最大化，圖4中一側的元件（不應布放在隔離線附近）與另一側的元件（由于光耦合器輸出是相對高阻抗節點，應盡可能靠近MAX250和MAX251放置）應分開放置。這可使寄生電容最小化，使最大數據速率最大化。
2. 當MAX250的關斷輸入（overline{SHDN}）為高電平時，MAX250會進入高阻態，RS - 232收發器輸出（T_1OUT、T_2OUT）也會變為高阻態。“典型工作特性”部分的時序圖展示了不同控制功能下的導通和關斷延遲。

圖4中的電路可用于單面或雙面印刷電路板。連接光耦合器的線路應設計為：一個線路從一側的一個焊盤到下一個焊盤，且在底部走線。線路應靠近光耦合器放置，且在電路板中間的隔離線處，任何線路都不應跨越隔離線。

MAX250和MAX251在使用標準配置的光耦合器時存在邏輯反轉，在不需要反轉的應用中，可通過跳線或使LED驅動電流加倍來修正（如果需要更大的LED驅動電流）。LDR輸出可驅動LDR輸出典型為7mA、吸收25mA的負載。由于吸收電流能力更強，需要一個電流限制電阻。
