概述
AD203SN明確針對惡劣的工作環境設計制造。屬于ADI公司的AD200系列，是一款低成本、高性能、變壓器耦合式隔離放大器。電路設計、變壓器構造、表貼元件和裝配自動化均實現技術創新，使得這款隔離器結實耐用、經濟實惠，適用于軍用溫度范圍，同時還保持或改善了AD202/AD204系列的關鍵性能規格。

AD203SN利用內部變壓器耦合，可在隔離放大器（包括電源）的輸入級與輸出級之間提供整體電氣隔離。AD203SN功能設計全面，采用+ 15 V直流單電源供電，無需外部DC/DC轉換器。因此，設計人員可以將必要的電路開銷降至低點，從而降低整體設計與元件成本。此外，變壓器耦合器件的功耗、非線性度和漂移特性明顯優于通過其他隔離技術實現的特性，而不影響帶寬或噪聲性能。最后，AD203SN即使在持續共模應力下也能保持高性能。

AD203SN設計注重提供較大的靈活性和易用性，可廣泛用于必須在高CMV條件下測量或傳輸信號的各種應用。AD203SN具有± 10 V輸出范圍、非專用輸入放大器、輸出緩沖器、10 kHz全功率寬帶以及± 15 V dc (±5 mA)前端隔離電源。
數據表：*附件：AD203SN加固型軍用溫度范圍隔離放大器技術手冊.pdf

應用

• 發動機監控和控制
• 手機多通道數據采集系統
• 儀器儀表和/或控制信號隔離
• 分流測量
• 高壓儀表放大器

特性

• 堅固設計：經過MIL-STD-883C特性測試
  • 環境測試方法
    1004（防潮性）
    1010條件B（溫度循環，-55°C至+125°C）
    2002條件B（機械沖擊，1,500 g (0.5 ms))
    2004（導聯線完整性）
    2007條件A（可變頻率振動，20g）
    2015（耐溶劑性能）
• -可靠設計：符合嚴格的質量和可靠性標準
• 在整個軍用溫度范圍內進行特性測試
  • 額定性能：-55°C至+125°C
• 10 kHz全功率帶寬
• 低非線性度：±0.025%（最大值）
• 寬輸出范圍：±10 V（最小值，至2.5 kΩ負載）
• 高CMV隔離度：1500 V RMS連續
• 隔離電源：±15 V DC (±5 mA)
• 小尺寸：2.23"x0.83"x0.65" 56.6 mmx21.1 mmx16.5 mm
• 非專用輸入放大器
• 通過變壓器耦合實現雙端口隔離

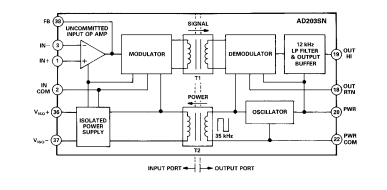

框圖

產品亮點

堅固設計：AD2035SN專為對耐用性和高性能有要求的應用而設計。耐用性和高性能是關鍵要求。AD2035SN的耐用性符合MIL - STD - 883方法1004（抗磨損性）、1010條件B（溫度循環，- 55℃至 + 125℃）、2002條件B（機械沖擊，150g持續0.5ms）、2007條件I（振動，10kHz頻率下20g和2015次循環（耐溶劑性））。

軍事溫度范圍：AD2035SN的性能在- 55℃至 + 125℃的軍事規范溫度范圍內，是需要承受惡劣環境條件的應用的優秀選擇，如移動儀器和車輛監控系統以及遠程電力線環境監測控制系統。

10kHz帶寬：AD2035SN的滿功率帶寬為10kHz，適用于需要較小帶寬以抑制控制系統中噪聲的工業控制回路應用。

出色的共模性能：AD2035SN提供1.5kV rms的常見共模電壓。低共模輸入電容（4.5pF）、高隔離（最小90dB共模抑制比）以及非常低的漏電流（最大40nA（@240V rms，60Hz）），確保了高信號完整性和質量。

高精度：最大非線性度為±0.025%，且溫度系數低，AD2035SN在整個滿功率溫度范圍內提供高線性度。隔離式電源無信號丟失，可提供隔離功率。

隔離式電源：隔離式電源能夠提供±15V（±5mA），可用于為輸入信號調理器、前端放大器或遠程傳感器供電，這些器件在電源浮動條件下工作。

靈活的輸入級：提供非承諾式輸入緩沖，可根據需要實現所需的放大器增益和濾波。它還具備多種替代輸入功能，如電流求和、高電壓范圍和電流（跨阻）輸入。

關鍵規格說明

輸出增益非線性：非線性定義為峰值偏差與最佳擬合直線的偏差，以滿量程輸出電壓跨度的百分比表示。AD2035SN的典型非線性為±0.025%，在20V p - p輸出、信號頻率為5kHz時，誤差≤±5mV。良好的非線性對于保持信號保真度至關重要。

最大共模電壓（CMV）輸入到輸出：CMV描述了可施加在總線輸入端子相對于輸出端子的最大共模電壓，同時不影響隔離柵的完整性。高輸入到輸出CMV能力在存在高電壓瞬變的應用中很有價值，或者當輸入端子處于高電位時可能會出現這種情況。

共模抑制比（CMR）：CMR描述了隔離放大器抑制共模電壓的能力，這些共模電壓可能出現在輸入端子上并耦合到輸出端。高CMR對于拒絕來自共模過程信號的噪聲至關重要，這些噪聲可能比所需信號電平高很多。

漏電流：漏電流是指在施加測試電壓（通常為115V或240V rms，60Hz）時，通過隔離電容從輸入流向輸出的電流。漏電流取決于施加在輸入上的電壓。隔離良好的AD2035SN的漏電流水平不受電源、線路或頻率變化的影響。

共模輸入阻抗：共模輸入阻抗定義為輸入噪聲通過隔離柵內部產生的電壓噪聲。這使得可以在“隔離放大器輸入噪聲”水平和預期輸入信號電平（“地噪聲”參數參考輸入）之間進行比較。輸入噪聲是噪聲帶寬的函數，即測量的頻率范圍，其中噪聲特性由放大器決定。
