Microchip AT27LV256A-90JU 簡介

基本特性

• ?類型?：高性能、低功耗、低電壓一次性可編程只讀存儲器（OTP EPROM）
• ?容量?：256K（32K x 8位）
• ?訪問時間?：90ns
• ?電壓范圍?：
  • 低電壓：3.0V至3.6V
  • 標準電壓：5V ± 10%
• ?封裝?：32引腳PLCC（JEDEC標準）
• ?溫度范圍?：工業級（-40°C至+85°C）
• ?環保?：綠色無鉛/鹵化物包裝選項

AT27LV256A-90JU 數據手冊免費下載

*附件：AT27LV256A-90JU.pdf

AT27LV256A-90JU EDA模型免費下載

http://www.asorrir.com/p/e917769486

功能特點

• ?快速編程算法?：每字節典型編程時間為100us
• ?高可靠性?：2,000V ESD保護，-200mA閂鎖免疫
• ?CMOS兼容?：CMOS和TTL兼容的輸入/輸出
• ?多電壓操作?：支持3V和5V系統
• ?集成產品識別碼?：用于設備識別

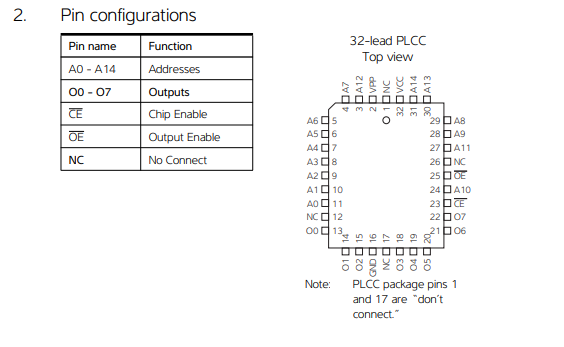

引腳配置

• ?地址引腳?：A0-A14（15個地址引腳）
• ?數據輸出引腳?：D0-D7（8個數據輸出引腳）
• ?控制引腳?：
  • CE（芯片使能）
  • OE（輸出使能）
  • NC（不連接）
•

電氣特性

• ?待機電流?：典型值小于1uA（Vcc = 3.3V）
• ?活動電流?：最大值29mW（Vcc = 3.6V，5MHz）
• ?輸入/輸出電平?：
  • 輸入低電平（VIL）：-0.6V至0.8V
  • 輸入高電平（VIH）：2.0V至Vcc + 0.5V
  • 輸出低電平（VOL）：0.4V（IOL = 2.0mA）
  • 輸出高電平（VOH）：2.4V（IOH = -2.0mA）

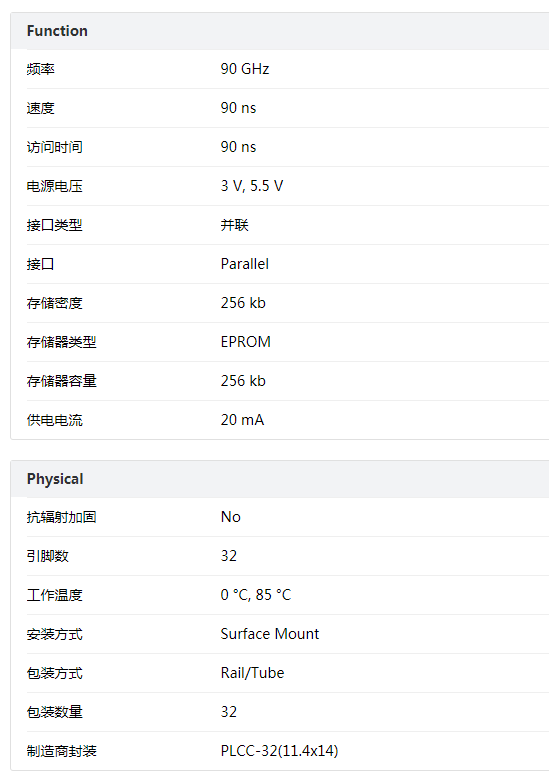

• 參數特性：

編程特性

• ?編程電壓?：Vcc = 6.5V，Vpp = 13.0V
• ?編程電流?：
  • Vcc供電電流：25mA
  • Vpp電流：25mA
• ?驗證/重編程循環?：每個地址先編程一個100us CE脈沖，然后進行驗證/重編程循環

訂購信息

• ?型號?：AT27LV256A-90JU
• ?封裝類型?：32J（32引腳塑料J形引腳芯片載體）
• ?引腳表面處理?：?jiǎn)」忮a
• ?操作范圍?：工業級

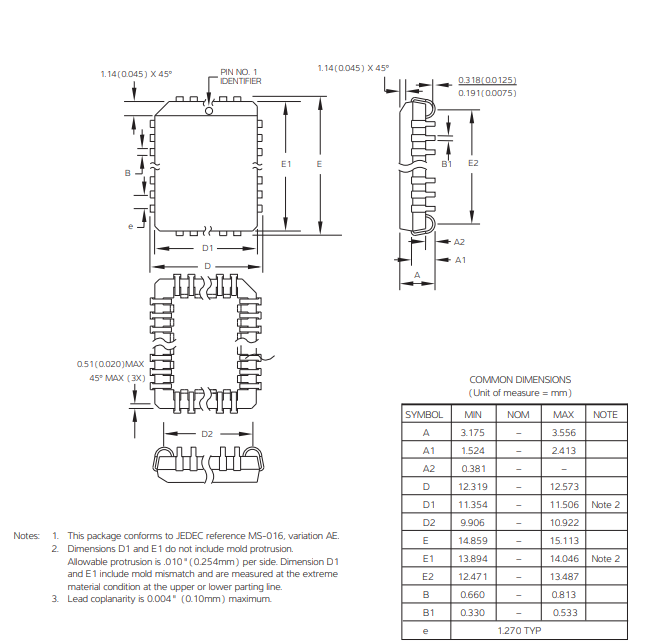

包裝尺寸

• 符合JEDEC MS-016 AE標準
• 具體尺寸請參考文檔中的詳細圖紙


注意事項

• 切換活動和待機條件時，芯片使能引腳可能產生瞬態電壓波動，需要在系統設計中進行適當處理。
• 編程時，需在Vpp和地之間連接一個0.1uF的電容器以抑制電壓瞬變。
