FB 引腳是什么

在 ASP4644 電源芯片的眾多引腳中，FB 引腳占據著舉足輕重的地位，它的全稱為 Feedback，也就是反饋引腳。從電源芯片的工作原理角度來講，FB 引腳的作用至關重要。ASP4644 作為一款性能卓越的電源芯片，其主要職責是將輸入電壓轉換為穩定且符合需求的輸出電壓，而 FB 引腳就是實現這一精準電壓轉換的關鍵 “橋梁”。

FB 引腳的作用

電壓調節核心

FB 引腳在 ASP4644 電源芯片的電壓調節過程中扮演著核心角色。它就像一個精準的 “偵察兵”，實時反饋輸出電壓的信息。當負載發生變化時，FB 引腳能夠敏銳地捕捉到這些電壓波動，迅速將信號反饋給芯片內部的控制電路。控制電路則會根據這個反饋信息，如同經驗豐富的指揮官，立即對芯片的工作狀態進行調整。

與芯片整體性能關聯

FB 引腳對 ASP4644 芯片的整體性能有著深遠的影響。從電源轉換效率方面來看，FB 引腳的準確反饋能夠使芯片在不同負載條件下都保持較高的轉換效率。當負載較輕時，芯片可以根據 FB 引腳的反饋信息，降低功率開關管的工作頻率，減少不必要的能量損耗，從而提高電源轉換效率。在穩定性方面，FB 引腳是芯片穩定運行的重要保障。它通過實時監控輸出電壓，使得芯片能夠快速響應外界因素的變化，如輸入電壓的波動、環境溫度的變化等，及時調整輸出，避免出現電壓過沖或欠壓等不穩定情況。FB 引腳還關系到芯片的可靠性，穩定的輸出電壓可以減少芯片內部元件的電氣應力，延長芯片的使用壽命。

FB 引腳的使用方法

硬件連接要點

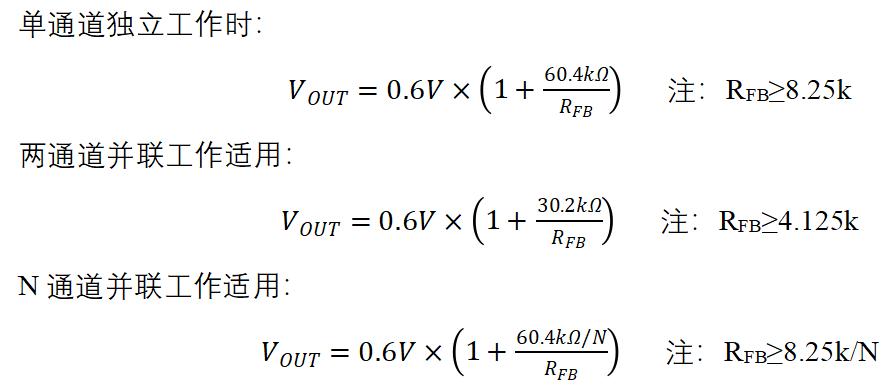

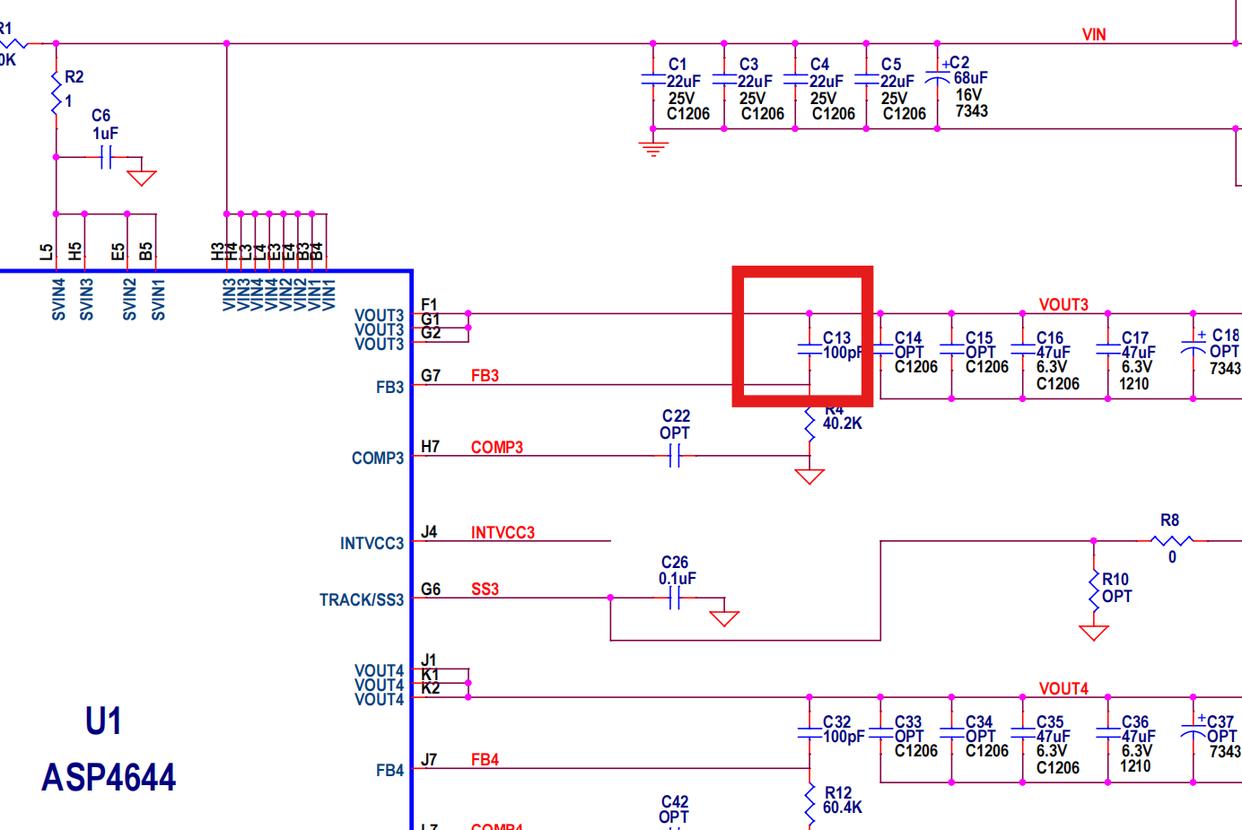

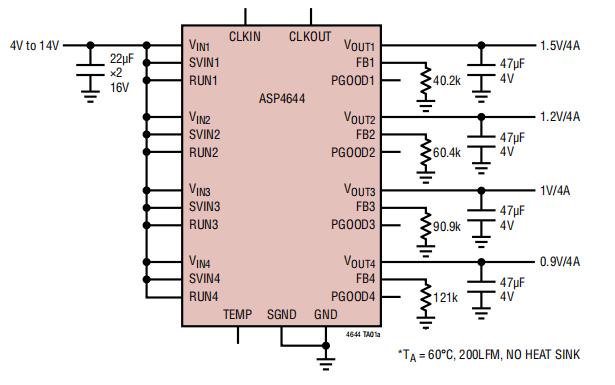

在使用 ASP4644 電源芯片的 FB 引腳時，硬件連接是基礎且關鍵的一步。首先，要明確 FB 引腳與 Vout 引腳之間的連接方式。按照標準的電路設計規范，FB 引腳需要通過一個電阻與 Vout 引腳相連 。這個電阻的作用不可小覷，它就像是一座精準的 “橋梁”，將輸出電壓的信息以合適的比例傳遞給 FB 引腳。如果需要實現不同的輸出電壓，還需要在 FB 和 GND 引腳之間連接電阻。這就好比是一個電壓調節的 “密碼鎖”，通過調整這個電阻的阻值，來實現對輸出電壓的精準設定。假設我們要將輸出電壓設定為特定的值，就需要根據 ASP4644 芯片的輸出電壓計算公式來選擇合適的電阻值。

配合外部電路實現功能

FB 引腳要實現對輸出電壓的精確控制和穩定，離不開與其他外部電路元件的協同配合。電容是其中不可或缺的元件之一，在 FB 引腳附近，通常會連接一些小容量的陶瓷電容和大容量的電解電容。陶瓷電容的主要作用是濾除高頻噪聲，就像一個精細的 “濾網”，能夠快速地吸收和消除電路中產生的高頻雜波，確保反饋信號的純凈。而電解電容則主要用于存儲電荷和穩定電壓，它能夠在負載瞬間變化時，及時補充或吸收電荷，起到平滑輸出電壓的作用。在一些對電源穩定性要求極高的音頻設備中，這些電容的合理配置能夠有效減少電源噪聲對音頻信號的干擾，保證音質的純凈和清晰。

使用 FB 引腳的注意事項

電阻選擇的講究

在使用 ASP4644 電源芯片的 FB 引腳時，外接電阻的選擇是一個需要謹慎對待的關鍵環節。不同阻值的電阻會如同神奇的魔法棒，對輸出電壓產生直接且顯著的影響。當我們需要調整輸出電壓時，通常會在 FB 引腳和 GND 引腳之間連接電阻。如果電阻值選擇過小，就好比在一個原本合適的電路通道中突然打開了一個過大的 “水龍頭”，會導致反饋信號過強，使得芯片誤以為輸出電壓過高，進而大幅降低輸出電壓，這可能會導致后端設備因供電不足而無法正常工作。相反，如果電阻值選擇過大，反饋信號就會變得微弱，芯片無法準確感知輸出電壓的變化，輸出電壓可能會出現較大的偏差，甚至超出設備的正常工作電壓范圍，對設備造成損壞。

避免信號干擾

FB 引腳作為一個對信號精度要求極高的關鍵引腳，極易受到各種干擾因素的影響，從而影響整個電源系統的性能。為了有效避免這些干擾，我們可以采取一系列措施。在布線方面，要盡量縮短 FB 引腳的布線長度，減少其暴露在干擾環境中的面積。同時，將 FB 引腳的布線與其他可能產生干擾的信號線路分開，避免平行布線，減少信號耦合。在電路設計中，可以在 FB 引腳附近添加濾波電容，如 0.1μF 的陶瓷電容和 10μF 的電解電容，分別用于濾除高頻和低頻噪聲，確保反饋信號的純凈。

總結與展望

FB 引腳作為 ASP4644 電源芯片的關鍵組成部分，在電壓調節中發揮著核心作用，是實現芯片穩定、高效工作的關鍵要素。通過精準的反饋機制，它確保了輸出電壓在各種復雜工況下的穩定性，為電子設備的正常運行提供了堅實保障。在使用 FB 引腳時，從硬件連接的細致操作，到外接電阻的精心選擇，再到與外部電路元件的協同配合，每一個環節都需要我們嚴格把控，遵循規范，以充分發揮其性能優勢。同時，要時刻警惕信號干擾等潛在問題，通過合理的設計和布局加以防范。
