該器件是一款單片 12A 同步降壓轉換器，集成了 MOSFET，可實現高效率，并以最少的外部元件數量為空間受限的電源系統提供易用性。TPS51375采用 D-CAP3 控制模式，可提供快速瞬態響應和出色的線路和負載調節以及內部補償。ULQ 延長電池壽命功能對于在低功耗運行中延長電池壽命非常有益。當輸入電壓較低時，大負載作大大提高了負載瞬態性能。
*附件：tps51375.pdf

其他功能包括差分遙感、實現高輕負載效率的 Eco-mode作、進一步優化輕負載效率的 VCC 切換功能，以及用于在低輸出電壓下改善負載瞬態的體制動。TPS51375 支持英特爾 Meteor Lake 和 Arrow Lake 平臺中的VCCPRIM_VNNAON電源軌。

TPS51375集成了電源良好指示器，并提供輸出放電功能。該器件提供完整的保護，包括 OVP、UVP、OCP、OTP 和 UVLO。該器件采用 19 引腳、3.0mm × 4.0mm HotRod 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 4.5V 至 24V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓
• 集成 10mΩ 和 5mΩ FET
• 支持 12A 連續輸出電流
• 270uA 低靜態電流
• ± 1.0% 參考電壓精度 （25°C）
• D-CAP3? 控制模式架構控制，可實現快速瞬態響應，優化 0.77V 輸出
• 支持 POSCAP 和所有 MLCC 輸出電容器
• 差分遙感
• ULQ? 延長了系統待機期間的電池壽命
• 內置輸出放電功能
• 集成電源正常指示器
• 固定 600kHz 開關頻率
• 26A 固定 OC 限制
• 固定 1.0ms 軟啟動時間
• 大占空比作
• 逐周期過流保護
• 鎖存輸出 OV 和 UV 保護
• 非閉鎖 UVLO 和 OT 保護
• –40°C 至 125°C 工作結溫
• 19 引腳、3.0mm × 4.0mm、HotRod? WQFN 封裝

參數

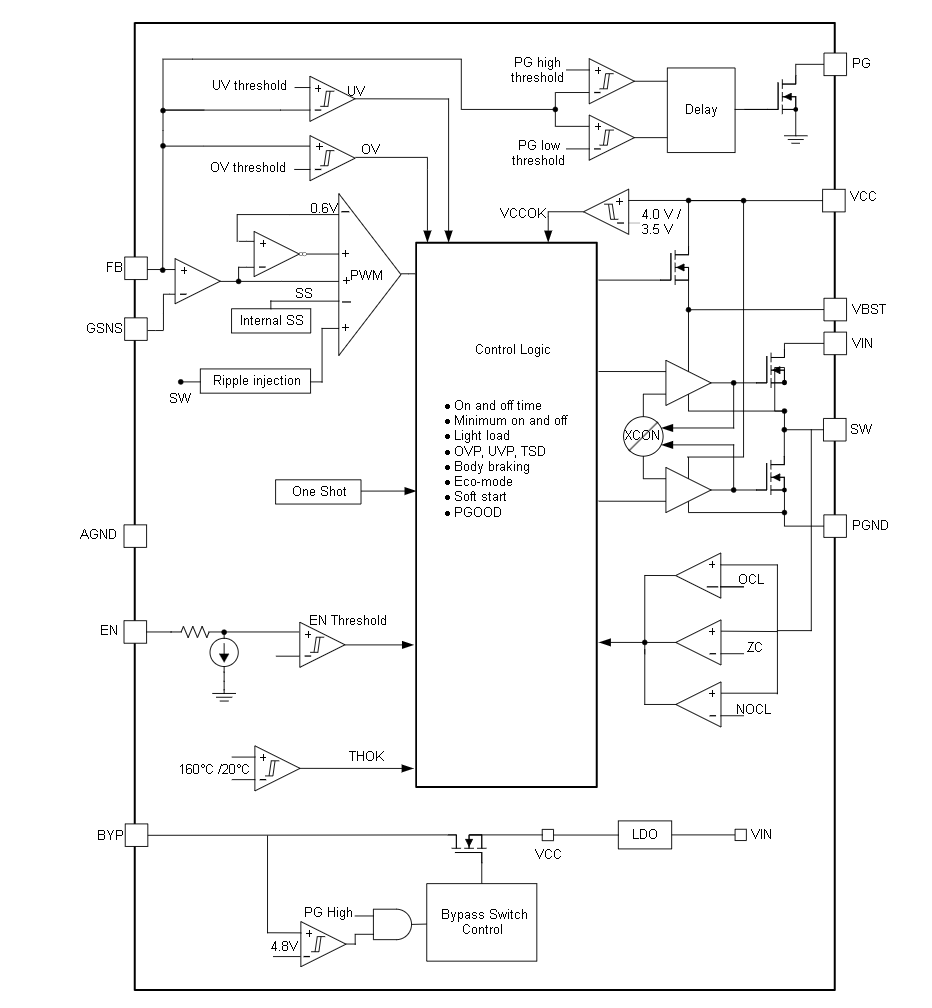

方框圖

概述

TPS51375是一款高效、易于使用的同步降壓轉換器，適用于4.5V至24V的輸入電壓范圍，提供0.6V至5.5V的可調輸出電壓。該轉換器集成了10mΩ和5mΩ的MOSFET，支持高達12A的連續輸出電流，并具備多種保護功能，適用于空間敏感的電源系統。

主要特性

• ?輸入電壓范圍?：4.5V至24V
• ?輸出電壓范圍?：0.6V至5.5V
• ?連續輸出電流?：12A
• ?最大輸出電流?：26A
• ?集成MOSFET?：10mΩ（高側）和5mΩ（低側）
• ?低靜態電流?：270μA
• ?參考電壓精度?：±1.0%（25°C）
• ?控制模式?：D-CAP3?，提供快速瞬態響應
• ?支持輸出電容?：POSCAP和所有MLCC
• ?差分遠程感應?
• ?ULQ?技術?：延長系統待機時的電池壽命
• ?內置輸出放電功能?
• ?集成電源良好指示器?
• ?固定開關頻率?：600kHz
• ?過流保護?：26A固定限流
• ?軟啟動時間?：1.0ms
• ?工作結溫范圍?：-40°C至125°C
• ?封裝?：19引腳，3.0mm × 4.0mm HotRod? WQFN

應用領域

• 筆記本電腦和PC計算機
• 超極本、手持平板電腦
• 工業PC、單板計算機
• 非軍用無人機
• 分布式電源系統

功能描述

• ?D-CAP3?控制模式?：提供快速的瞬態響應和優異的線路及負載調節能力，無需外部補償組件。
• ?遠程感應?：通過FB和GSNS引腳實現，補償PCB跡線上的電壓降，維持穩定的輸出電壓。
• ?Eco-mode操作?：在輕負載條件下提高效率。
• ?VCC切換功能?：支持從外部旁路電源供電，進一步優化輕負載效率。
• ?過溫保護?：當內部芯片溫度超過閾值時，自動關閉輸出并放電。
• ?過壓保護?和?欠壓保護?：防止輸出電壓超出安全范圍。
• ?過流保護?：通過循環逐周期電流檢測實現。

封裝與訂購信息

• ?封裝類型?：WQFN-HR，19引腳
• ?封裝尺寸?：3.0mm × 4.0mm
• ?訂購信息?：TPS51375VBH（WQFN-HR，19）

文檔與支持

• ?設計工具?：可使用WEBENCH? Power Designer進行自定義設計。
• ?相關文檔?：包括TPS51375降壓轉換器評估模塊用戶指南。
• ?支持資源?：TI E2E?支持論壇提供快速的設計幫助和驗證答案。

注意事項

• 在使用過程中，需遵守絕對最大額定值和推薦操作條件，以避免設備損壞或性能下降。
• PCB布局對轉換器的性能至關重要，應遵循布局指南以確保最佳性能。

TPS51375以其高效能、易于使用的特點和全面的保護功能，在多種電源應用中表現出色。
