近日，河南省正式明確2025年能源建設藍圖：信陽五岳抽水蓄能電站將建成投產，濟源逢石河抽水蓄能電站緊鑼密鼓啟動建設。與此同時，800個“源網荷儲一體化”項目在全省范圍內加速推進。這一系列舉措，標志著河南正以“新能源+儲能”為核心，加速構建安全、清潔低碳的現代能源體系。

然而，隨著風、光等分布式能源大規模接入，特別是“源網荷儲”項目中本地發電與負荷動態變化加劇，“逆流”風險如影隨形——當分布式發電功率瞬間超過本地負荷時，多余電能不受控地倒灌電網。這不僅沖擊電網穩定性，威脅設備安全，更可能引發保護裝置誤動作，造成大面積停電。電流的“反向奔涌”，已成為能源轉型道路上亟待解決的關鍵痛點。

二、安科瑞防逆流解決方案

新能源防逆流的場景主要包括光伏防逆流、儲能防逆流、光儲防逆流，針對上述場景主要包括逆流速斷方案和柔性調節方案。場景與方案配置如下：

2.1 光伏、儲能防逆流方案一

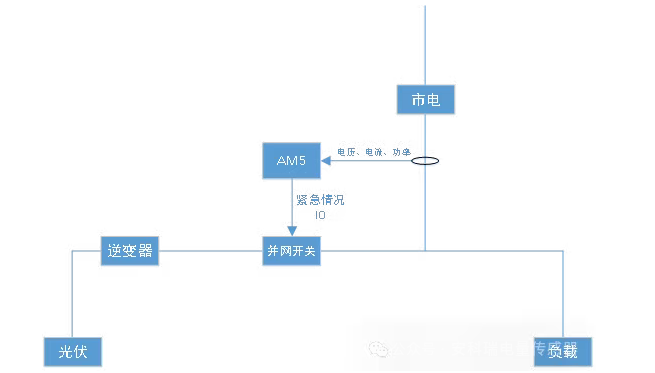

（1）光伏防逆流速斷方案

通過在市電進線處安裝防孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。

優勢：成本較小，改造簡單；

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

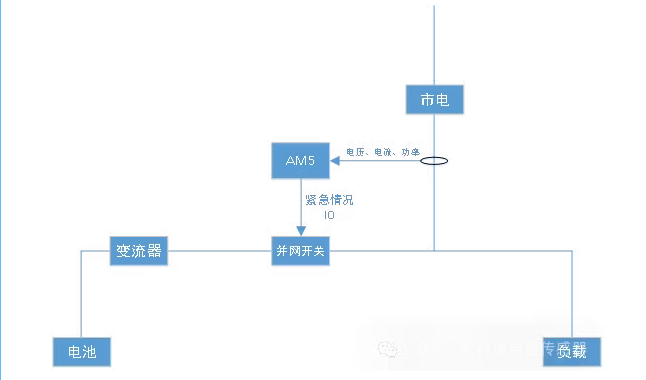

（2）儲能防逆流速斷方案

通過在市電進線處安裝防孤島/逆流一體化裝置，實時監測儲能放電情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。

優勢：成本較小，改造簡單；

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

2.2 光伏、儲能防逆流方案二

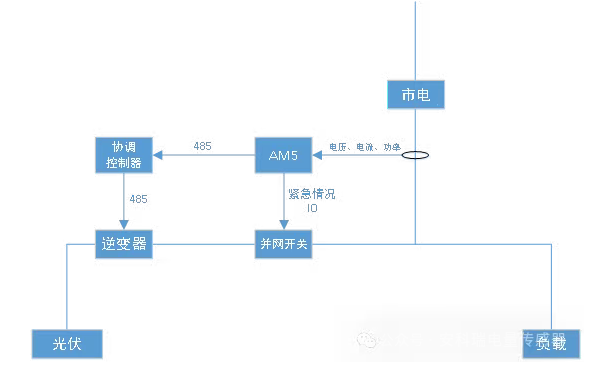

（1）光伏防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用光伏

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

協調控制器：ACCU-100 1臺

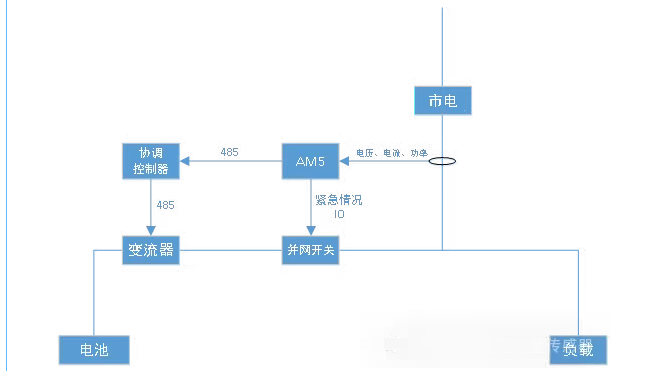

（2）儲能防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用儲能電來滿足負荷需求

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

協調控制器：ACCU-100 1臺

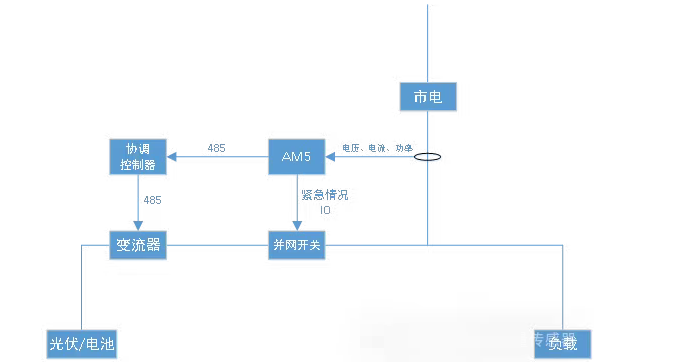

（3）光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給協調控制器。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值

配置清單：

防逆流保護裝置：AM5SE-IS 1臺

協調控制器：ACCU-100 1臺

三、整體系統解決方案

3.1 ACCU-100微電網協調控制器

ACCU-100 微電網控制器主要負責工商業光儲充新能源電站的數據采集、本地控制策略以及云端數據的交互。

ACCU-100 產品示意圖

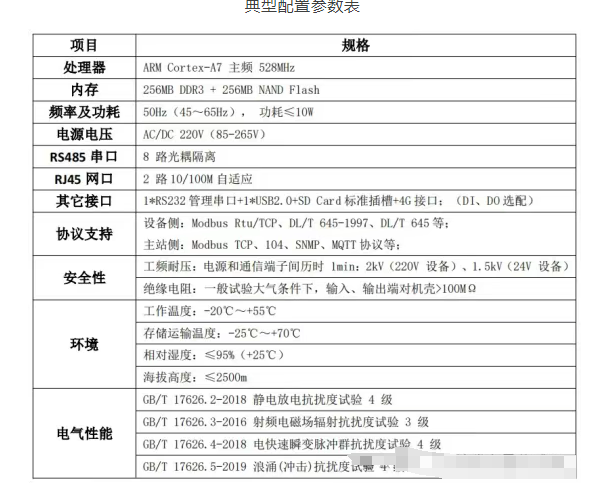

ACCU-100 微電網控制器典型的硬件配置與附件參數如下表 3-1 所示。

典型配置參數表

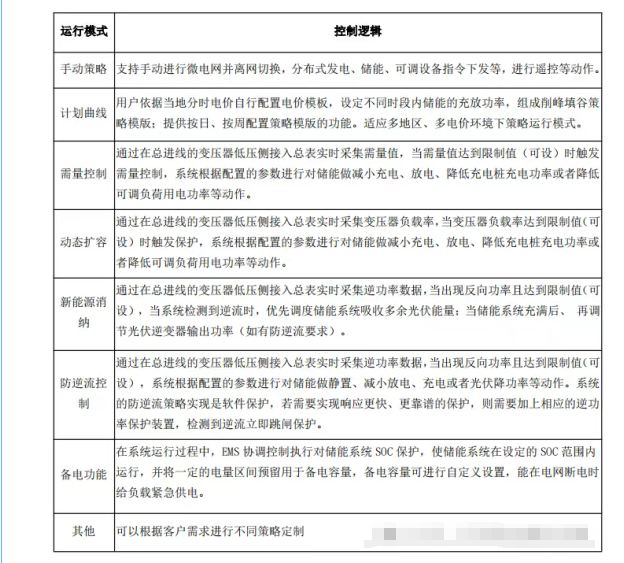

3.2 Acrel-2000MG微電網能量管理系統

集成Acrel-2000MG微電網能量管理系統與智慧能源管理云平臺，提供以下核心價值：

數據驅動決策：光伏發電預測、儲能SOC監測、負荷分析，生成有效調度策略；

安全預警：實時告警孤島、逆流、設備故障，支持遠程運維；

可視化運維：多維度圖表展示系統運行狀態，降低人工干預成本；

增加盈利：通過源網荷協同，降低電費支出，提高投資效率。

3.3 AcrelEMS智慧能源管理平臺

AcrelEMS智慧能源管理平臺通過對用戶微電網發電系統（光伏、風能、傳統能源）、儲能系統及用電負荷（充電樁、建筑等）進行實時監測，結合光伏預測，靈活調節儲能系統出力，優化策略，診斷告警，可調度源荷有序互動、能源全景分析，滿足企業微電網能效管理數字化、安全分析智能化、調整控制動態化、全景分析可視化的需求，完成不同策略下源網荷資源之間的靈活互動與經濟運行，為用戶降低能源成本，提高微電網運行效率。

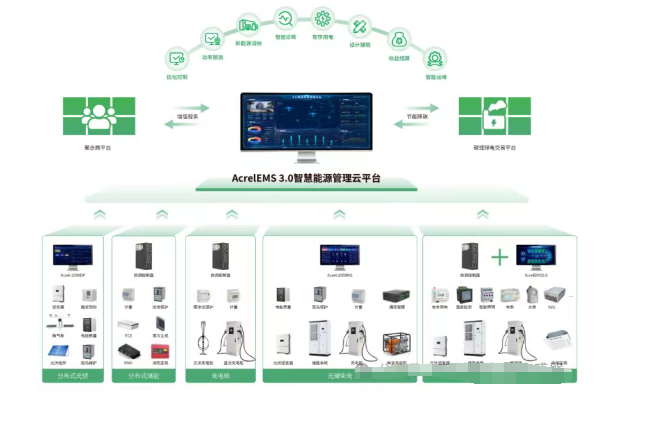

為了實現多站點的綜合監控、管理、運維等工作，建議配置智慧能源管理云平臺。整體結構如下：
