TPS6281x-EP 是引腳對引腳、1A、2A、3A 和 4A 同步降壓直流/直流轉換器系列。所有設備均提供高效率和易用性。該器件系列基于峰值電流模式控制拓撲。低電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8MHz 至 4MHz 范圍內進行外部調節，并且還可以與相同頻率范圍內的外部時鐘同步。該器件可在輕負載時自動進入省電模式 （PSM），以在整個負載范圍內保持高效率。該器件在 PWM 模式下提供 1% 的輸出電壓精度，有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許用戶設置啟動時間或對輸出電壓到外部源進行形式跟蹤，從而允許對不同的電源軌進行外部排序并限制啟動期間的浪涌電流。

TPS6281x-EP 器件采用 2mm × 3mm VQFN 封裝。
*附件：tps62812-ep.pdf

特性

• 輸入電壓范圍：2.75V 至 6V
• 1A、2A、3A 和 4A 轉換器系列
• 靜態電流：15μA（典型值）
• 輸出電壓從 0.6V 到 5.5V
• 輸出電壓精度 ±1%（FPWM作）
• 可調軟啟動
• 強制 PWM 或 PWM 和 PFM作
• 1.8MHz 至 4MHz 的可調開關頻率
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 帶窗口比較器的電源正常輸出

參數

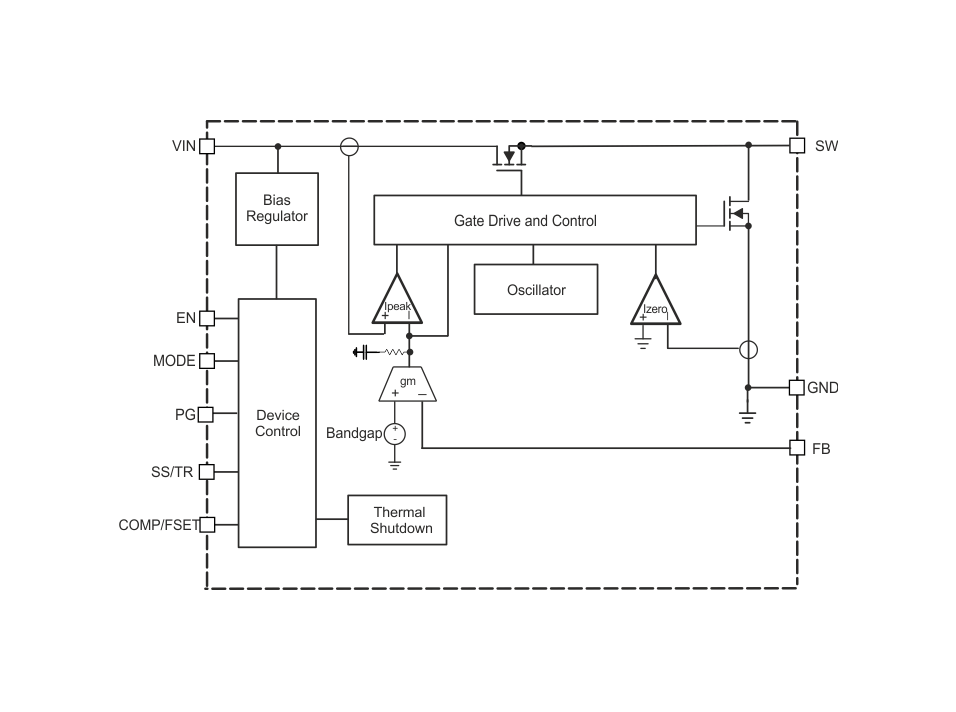

方框圖

1. 產品概述

TPS62812-EP 是一款增強型、同步降壓（Buck）DC/DC轉換器，屬于TPS6281x-EP系列，提供2A的輸出電流。該系列轉換器支持可調頻率操作，輸入電壓范圍為2.75V至6V，輸出電壓可調范圍為0.6V至5.5V，適用于航空電子、國防無線電、搜索器前端、機上娛樂和鐵路運輸?shù)葒篮秃教鞈谩?/p>

2. 主要特性

• ?寬輸入電壓范圍?：2.75V至6V。
• ?可調輸出電流?：提供1A、2A、3A和4A多種輸出電流選項。
• ?高效率?：采用同步整流技術，提供高達90%以上的轉換效率。
• ?可調輸出電壓?：輸出電壓范圍0.6V至5.5V，輸出電壓精度±1%（FPWM操作模式）。
• ?可調開關頻率?：開關頻率可調范圍為1.8MHz至4MHz，支持外部同步。
• ?增強型功能?：包括精確使能輸入、軟啟動、強制PWM或PWM/PFM操作模式、100%占空比模式、活動輸出放電和帶窗口比較器的電源良好輸出。

3. 應用領域

• ?航空電子?：支持機上各種電子設備的電源管理。
• ?國防應用?：適用于無線電、搜索器前端等需要高效、可靠電源管理的國防設備。
• ?交通運輸?：包括鐵路運輸中的電源管理系統。

4. 功能描述

• ?精確使能輸入?：允許用戶定義欠壓鎖定（UVLO）和精確的時序控制。
• ?軟啟動?：內部軟啟動電路限制啟動時的浪涌電流，確保平穩的電壓上升。
• ?操作模式?：支持強制PWM模式、PWM/PFM自動切換模式，以提高輕載時的效率。
• ?保護特性?：包括過流保護、短路保護、熱關斷和折返電流限制，確保設備在異常條件下的安全。

5. 封裝與熱性能

• ?封裝類型?：VQFN-HR（RWY）9引腳封裝，尺寸為2mm × 3mm。
• ?熱性能?：提供多種熱指標，如θJA（結到環境熱阻）為71.1°C/W，有助于熱設計。

6. 設計工具與支持

• ?WEBENCH? Power Designer?：提供定制電源設計工具，支持快速設計優化。
• ?文檔支持?：包括數據手冊、應用指南、布局建議等，幫助用戶實現最佳設計。
• ?技術支持?：TI提供E2E支持論壇，為用戶提供快速的設計幫助和驗證答案。
