在光學系統中的大量像差中，特別注意像散，因為這種像差對于所有“經典”光譜儀器來說都是典型的，并且非常重要。

用于光譜儀器的鏡面透鏡沒有對稱軸，除了與傳統中心系統相關的像差外，還具有去走像差 - 像散。

散光是當子午面和矢狀面的焦點不匹配時出現的離軸光束像差。像散隨著相對孔徑的增加而增加(f 值減小)。

在觀察平面的不同位置，點的圖像具有不同的形狀。當觀察平面遠離光學表面時，橢圓首先縮小，然后在經向焦點處退化為一條線(垂直于經向平面)。在進一步移動時，它再次轉化為橢圓，進一步轉化為一個圓，然后再次在橢圓中，在矢狀面的焦點上，它轉化為直線(垂直于矢狀面)，之后橢圓再次增加。

在沒有像散校正的光譜儀器中，出口狹縫和光電探測器的平面位于經向聚焦平面的平面上。這確保了高光譜分辨率，但入口狹縫上的點光源在儀器的焦平面上會轉化為單色垂直線。

在 SOL 儀器制造的所有光譜儀中，散光都是通過使用非球面光學元件來校正的。具有像散校正功能的光譜儀器稱為成像光柵和光譜儀。

如果對此類光譜儀的入口狹縫，將間隔在狹縫高度上的多個點光源定向，則間距高度的光譜將在焦平面中形成。

這允許您在多通道(多軌道)光譜中使用成像光譜儀器(帶補償散光)，其中在焦平面中獲得的高度間隔光譜由矩陣光電探測器同時記錄。

在小尺寸探測器的情況下，使用具有像散補償?shù)墓鈱W方案也可以最大限度地減少光損失。這是紅外探測器的一個特定功能，通常具有非常小的有效區域尺寸，以減少噪聲。

像散補償為光譜儀器提供了額外的垂直放大倍率，在選擇光纖和檢測系統時應考慮這一點。

讓我們來看看使用矩陣 CCD 探測器用成像光譜儀記錄信號的幾個例子。

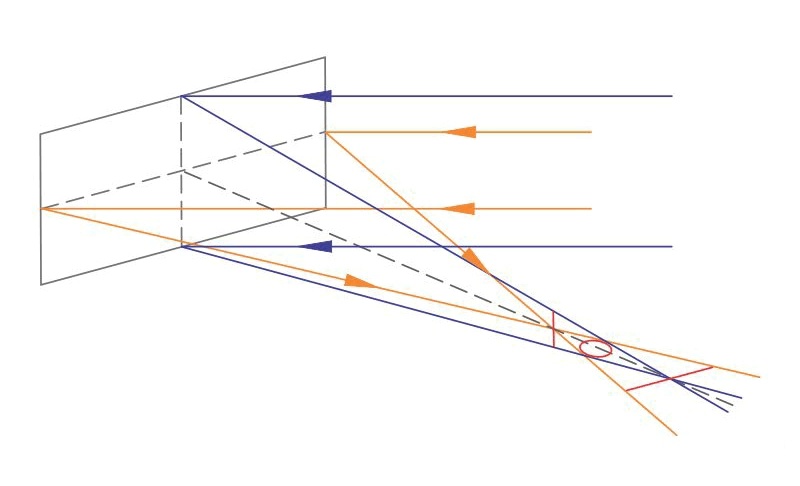

圖 1. 使用離軸凹面鏡時散光的影響。

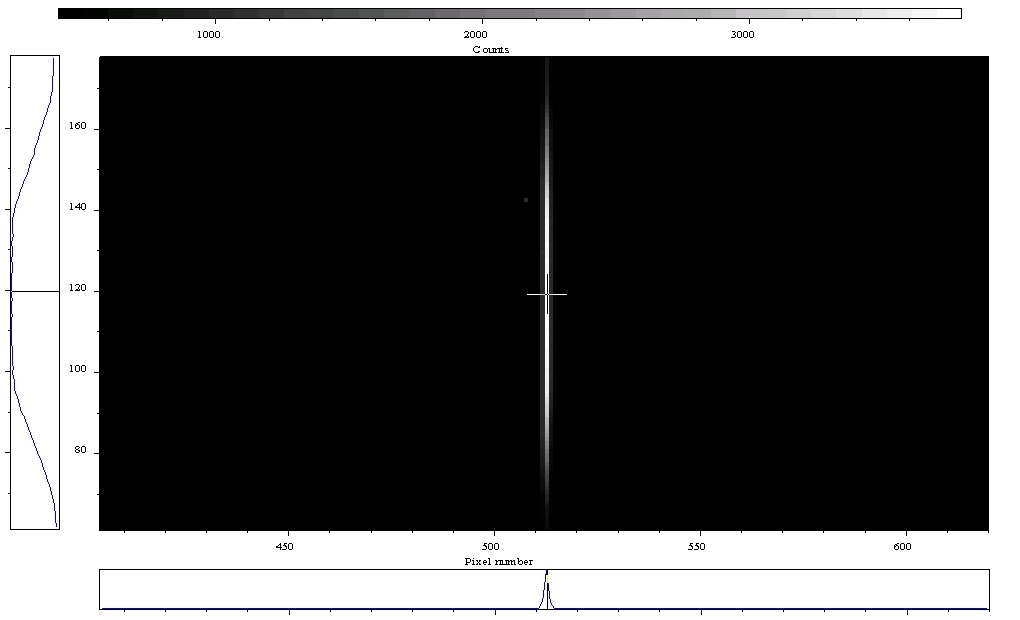

圖 2. 單色儀-光譜儀 MS7504 焦平面上 200 μm 光纖的光譜圖像(無像散校正)。入口狹縫寬度：25 μm。

示例 1.

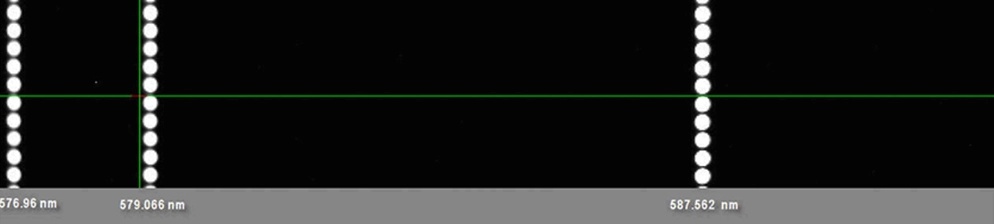

使用成像光柵-光譜儀 MS7504i(帶散光校正，衍射光柵 1800 l/mm，光源 - 汞氦燈，CCD 檢測器的像素尺寸為 24×24 μm)獲得的光譜圖像。

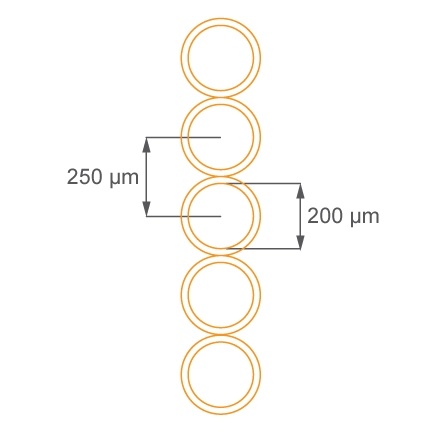

為了將輻射輸入到光譜儀器中，使用了光纖芯徑為 200 μm 的多光纖束，光纖芯之間的距離 – 50 μm。

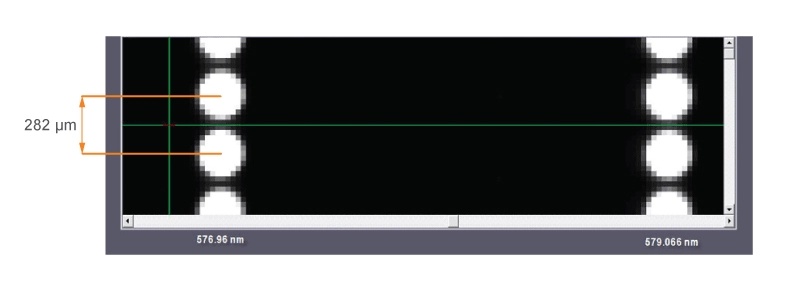

圖像的放大區域。

示例 2.

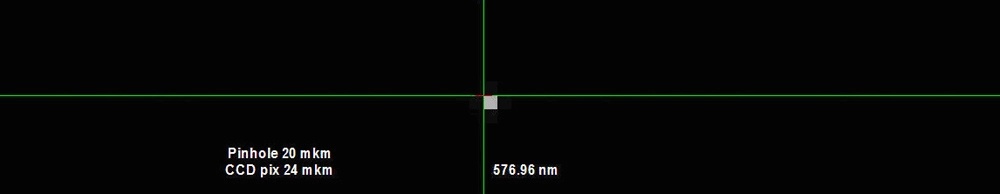

在帶有 CCD 檢測器的成像光柵光譜儀 MS7504i 上獲得的針孔光譜圖像。針孔尺寸：20×20 μm。CCD 像素尺寸：24×24 μm。

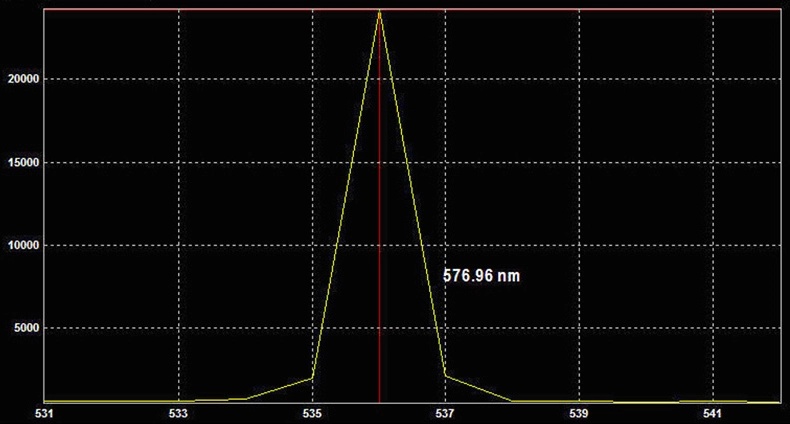

針孔圖像所在的線的光譜。

例 3.

在配備 CCD 檢測器的光柵光譜儀 MS3504i(1024×122 像素，像素尺寸：24×24 μм)，光柵 1200 l/mm，入口狹縫寬度：15 μm)上獲得的八根光纖的光譜圖像。

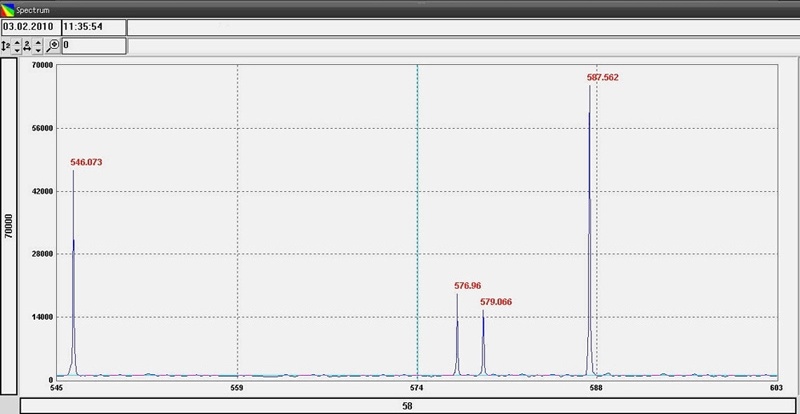

光譜圖像左側標有綠色水平線的線。
