BPI-R4 Pro 產品介紹

Banana Pi BPI-R4 Pro 路由器板采用聯發科 MT7988A（Filogic 880）四核 ARM Corex-A73 設計，板載 4GB/8GB DDR4 RAM、8GB eMMC、128MB SPI-NAND 閃存。支持4個2.G網口，支持2個10G光電口，支持4G/5G擴展。它是 BPI-R4 的升級版本。功能更加強大。

聯發科 MT7988(Filogic 880)芯片介紹

聯發科Filogic 880,36Gbps Wi-Fi 7接入點/路由器/網關平臺,提供最快和最可靠的網絡連接體驗.

聯發科Filogic 880強大的四核 CPU 和 MediaTek 網絡處理器 (NPU)：Filogic 880 的嵌入式 CPU 具有四核 Arm Cortex-A73，具有大型內部緩存和高達 1.8GHz 的速度，可提供接近 30K DMIPS 的同類領先性能。通過 NPU 卸載網絡任務，設備制造商可以免費使用 CPE 來提供操作系統定制、內置服務和應用程序以擴展功能，這些功能現在是旗艦路由器/AP 設備的常規功能。

聯發科設計的片內網絡處理單元 (NPU) 為 VLAN / PPTP / L2TP / GRE 提供硬件 QoS 加速和隧道卸載引擎。它超越了其他產品，可以同時使用 Wi-Fi 和以太網連接，確保全速性能，同時還卸載了主應用程序處理器。

聯發科 Filogic 880 平臺具有高度可擴展性，具有高速內部和外部接口，包括 10Gbps PCI-Express、5Gbps USB、UART、SD、SPI、PWM、GPIO 和 OTP，可提供豐富的平臺定制機會。

聯發科MT7988A是世界領先的網絡處理平臺，可在有線和無線應用中提供高性能和可靠的網絡體驗。MT7988A包含豐富的連接接口集，包括4個千兆以太網端口。2個UNXGMII接口。4個PCIe接口和2個USB 3.2 接口，MT7988A進一步實現無縫Wi-Fi 7三頻段，2.4 GHz.5GHz和6 GHz連接，其Wi-Fi 7配套芯片具有320mhz帶寬，4096-QAM,MLO,MRU和AFC。

為了滿足快速發展的隧道應用需求，MT7988A配備了聯發科隧道卸載處理器系統(TOPS)，有助于處理各種隧道協議。MT7988A通過精心調整的聯發科TOPS ISA優化網絡性能，致力于將網絡傳輸性能提升到高級水平。

關鍵參數

聯發科 MT7988A 四核 Arm Corex-A73,1.8GHz 處理器

8GB DDR4 內存

8GB eMMC 存儲

256MB SPI-NAND 存儲

Micro SD 卡座

1x 10G SFP WAN接口

1x 10G RJ45 WAN(與10G SFP WAN復用)

1x 10G SFP LAN

1x 10G RJ45 LAN(與10G SFP LAN復用)

4x 2.5G RJ45 LAN

1x 1G RJ45 LAN

1x 1G LAN(FPC 插座接口)

2x mini PCIe 插槽，支持PCIe3.0 2lane接口，用于Wifi7網卡

2個M.2 M-KEY插槽，支持NVME SSD的PCIe3.0 1lane接口（PCIe可切換到M.2 B-KEY插槽）

3x M.2 B-KEY槽位，使用USB3.2接口支持3路5G模塊

1x USB3.2 接口

1x USB2.0 接口

1x USB TypeC 調試串口

2x13 PIN GPIO擴展接口

典型應用

互聯網服務路由器

Wifi 7 無線路由器

4G/5G 無線路由器

無線/有線中繼通信網關

家庭安全網關

智能家居控制網關

Nas網關

網絡通信應用

工業控制及整合通信應用

硬件

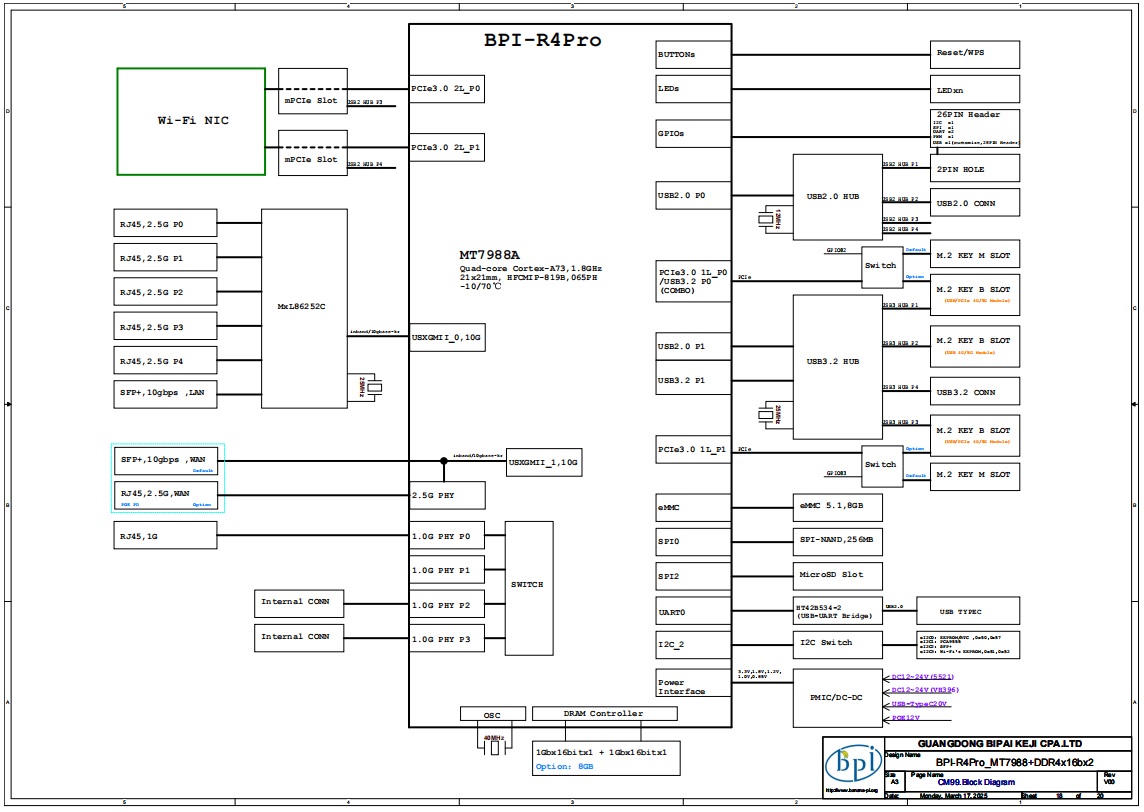

硬件接口示意圖

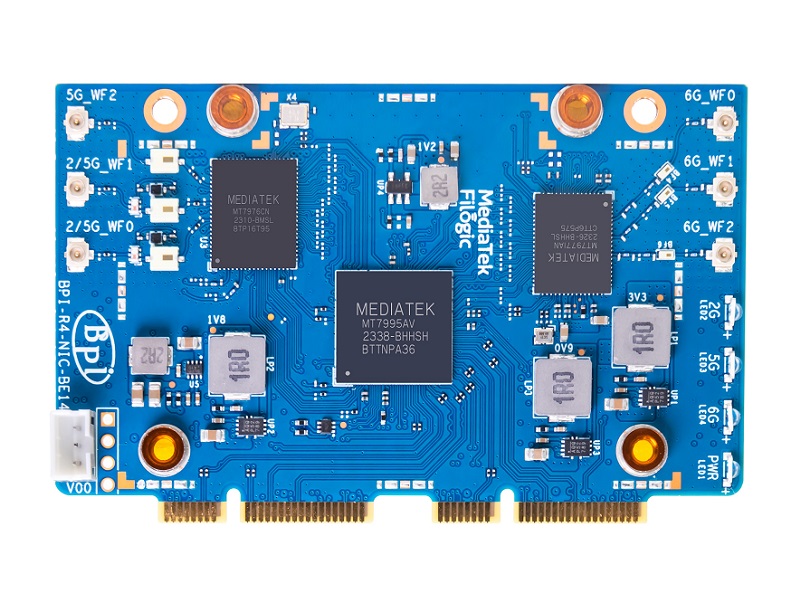

通過外置Wifi7模組支持Wifi7 6G全應用

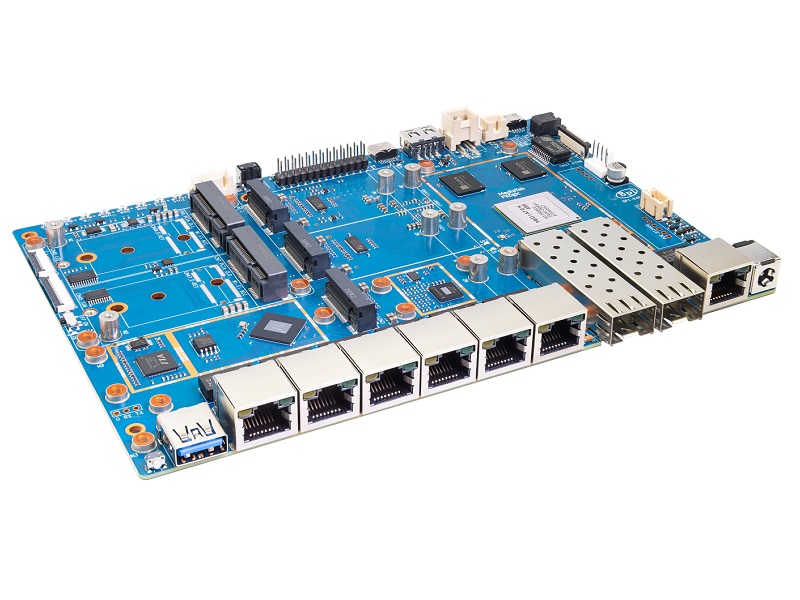

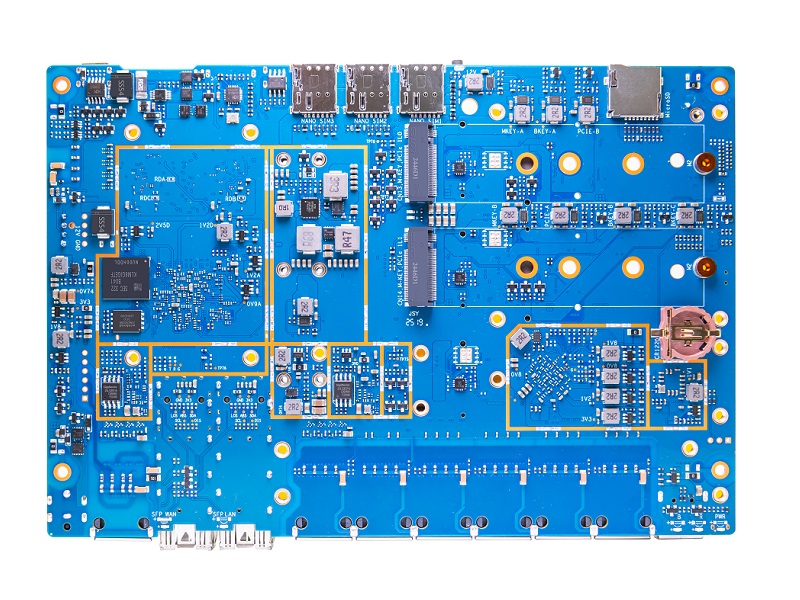

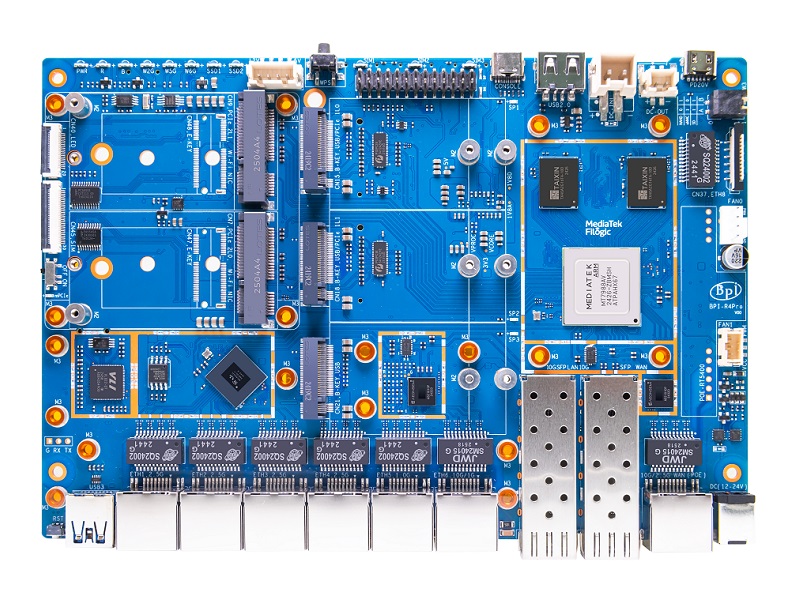

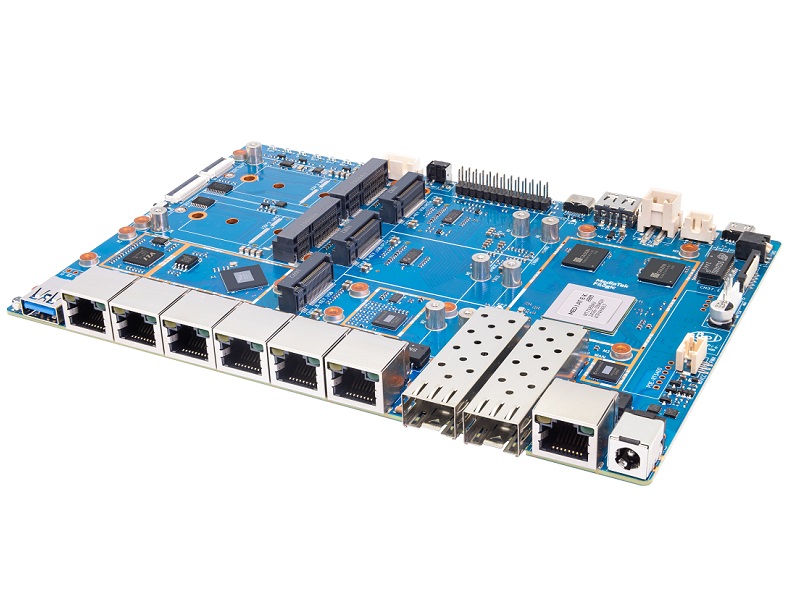

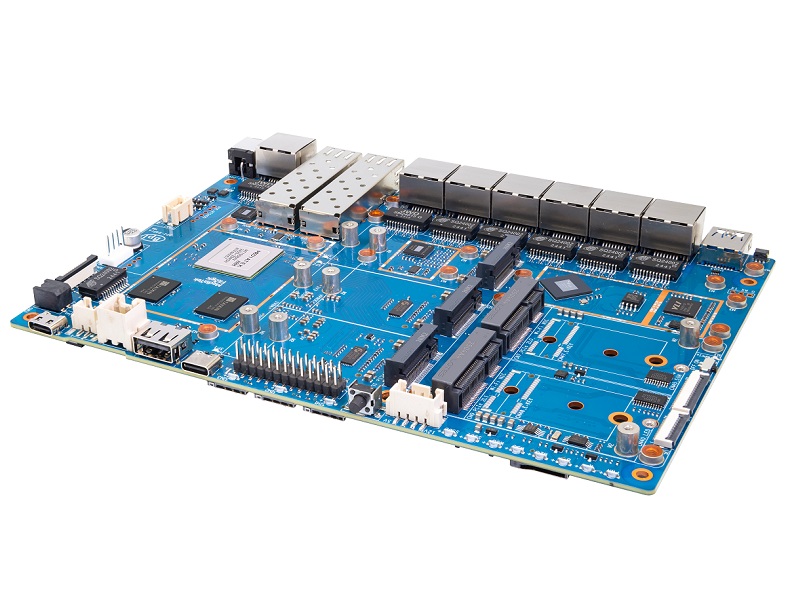

產品圖片：
