TPS6286Axx 和 TPS6286Bxx 器件是高頻、同步、降壓轉換器，可提供高效、靈活和高功率密度的設計。在中重負載下，轉換器以脈寬調制 （PWM） 模式運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。這些器件也可以強制在 PWM 模式下運行，以最大限度地減少輸出電壓紋波。與 DCS-Control 架構相結合，可實現出色的負載瞬態性能和嚴格的輸出電壓精度。這些器件具有 Power-Good 信號和可調節的軟啟動功能。這些設備能夠在 100% 模式下運行。對于故障保護，這些器件集成了 HICCUP 短路保護和熱關斷功能。
*附件：tps6286a10.pdf

特性

• 2.4V 至 5.5V 輸入電壓范圍
• 8mΩ 和 8mΩ 內部功率 MOSFET
• 5.1μA 工作靜態電流
• 1.2MHz 開關頻率
• 100% 占空比模式
• 0.7% 輸出電壓精度
• 強制 PWM 或省電模式
• DCS-Control 拓?fù)洌ê愣▽?dǎo)通時間）
• FB 版本 （TPS6286Axx） 輸出電壓：
  • 可在 0.6V 至 Vin 范圍內調節
  • 固定 （通過外部電阻器） 從 0.4V 到 1.6V
• I2C 版本 （TPS6286Bxx），可選：
  • 輸出電壓范圍為 0.4V 至 1.675V，步長為 5mV
  • 省電模式或強制 PWM 模式
  • 打嗝或閉鎖短路保護
  • 動態、自適應電壓調節斜坡速度
• 輸出電壓放電
• 打嗝短路保護
• 帶窗口比較器的電源正常指示器
• 熱關斷
• 可調軟啟動
• –40°C 至 125°C 工作溫度范圍

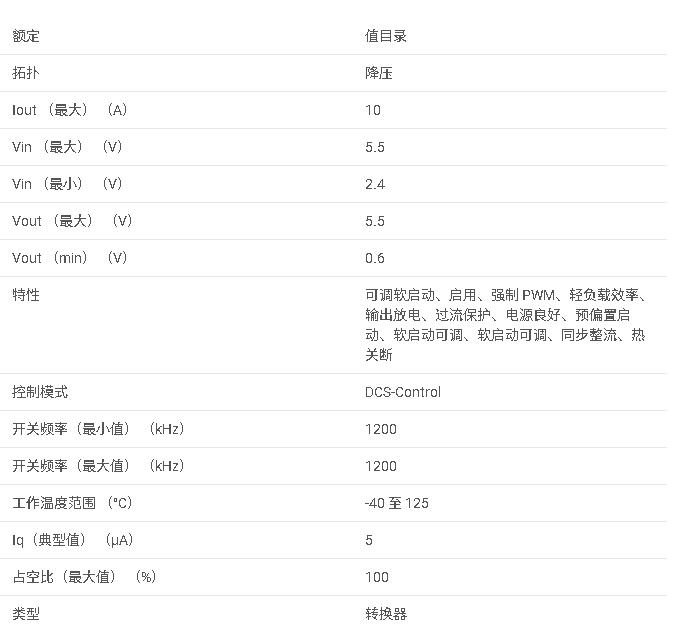

參數

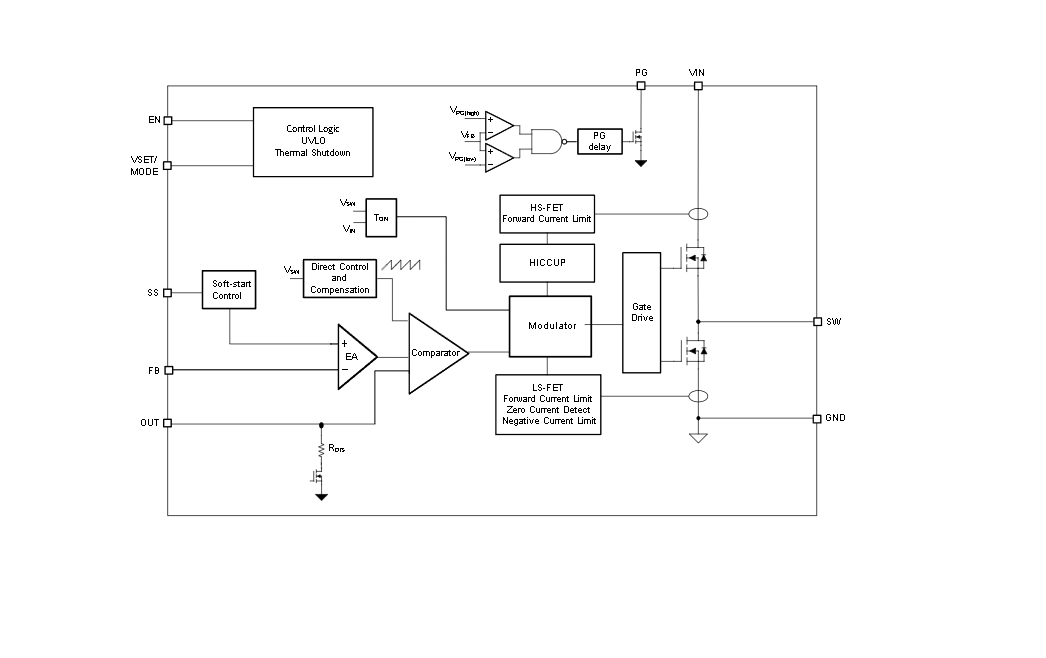

方框圖

1. 產品概述

• ?產品名稱?：TPS6286A10
• ?類型?：高頻同步降壓轉換器（Synchronous Step-Down Converter）
• ?輸入電壓范圍?：2.4V至5.5V
• ?輸出電流?：最高10A
• ?封裝?：2mm x 3mm QFN封裝
• ?接口?：提供FB（反饋）和I2C兩種版本

2. 主要特性

• ?高效率?：采用8mΩ內部功率MOSFET，提高轉換效率
• ?高精度?：輸出電壓精度達到0.7%
• ?靈活輸出?：支持可調輸出電壓（0.6V至Vin）和固定輸出電壓（0.4V至1.6V）
• ?多種工作模式?：自動在PWM（脈沖寬度調制）模式和節能模式之間切換，保持全負載范圍內的高效率
• ?保護功能?：包括過溫保護、短路保護（打嗝模式）、欠壓鎖定等
• ?軟啟動與動態電壓調節?：提供可調軟啟動和動態電壓調節功能，增強系統穩定性

3. 應用領域

• ?核心供電?：適用于FPGA、CPU、ASIC和DSP等高性能處理器的核心供電
• ?機器視覺與網絡攝像頭?：為機器視覺攝像頭和IP網絡攝像頭提供穩定電源
• ?固態驅動器?：作為固態驅動器的可靠電源解決方案

4. 功能描述

• ?DCS-Control拓?fù)?/strong>?：采用先進的DCS-Control拓?fù)浣Y(jié)構，優化負載瞬態響應和輸出電壓精度
• ?I2C接口控制?：I2C版本支持通過I2C接口進行輸出電壓、工作模式等參數的動態調整
• ?熱管理?：內置熱警告和熱關斷功能，有效防止芯片過熱
• ?電源良好指示?：提供PG引腳，用于指示輸出電壓是否達到穩定狀態

5. 設計與實現

• ?設計工具?：支持使用WEBENCH? Power Designer進行定制設計，簡化設計流程
• ?布局與布線建議?：強調關鍵組件的合理布局和布線，以減小干擾、提高穩定性
• ?組件選擇指南?：提供詳細的電感、電容等組件選擇指南，幫助用戶優化電路性能

6. 電氣特性

• ?低靜態電流?：僅5.1μA，降低待機功耗
• ?快速響應?：支持高達1.2MHz的開關頻率，提供快速負載瞬態響應
• ?寬工作溫度范圍?：-40°C至125°C，適應各種惡劣工作環境

7. 文檔與支持

• ?相關文檔?：提供全面的設計資源、應用筆記和參考設計，幫助用戶快速上手
• ?社區支持?：TI E2E?支持論壇為用戶提供豐富的設計幫助和解答
• ?更新通知?：用戶可通過TI官網注冊接收文檔更新通知
