TPS6286Axx 和 TPS6286Bxx 器件是高頻、同步、降壓轉換器，可提供高效、靈活和高功率密度的設計。在中重負載下，轉換器以脈寬調制 （PWM） 模式運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。這些器件也可以強制在 PWM 模式下運行，以最大限度地減少輸出電壓紋波。與 DCS-Control 架構相結合，可實現出色的負載瞬態性能和嚴格的輸出電壓精度。這些器件具有 Power-Good 信號和可調節的軟啟動功能。這些設備能夠在 100% 模式下運行。對于故障保護，這些器件集成了 HICCUP 短路保護和熱關斷功能。
*附件：tps6286b08.pdf

特性

• 2.4V 至 5.5V 輸入電壓范圍
• 8mΩ 和 8mΩ 內部功率 MOSFET
• 5.1μA 工作靜態電流
• 1.2MHz 開關頻率
• 100% 占空比模式
• 0.7% 輸出電壓精度
• 強制 PWM 或省電模式
• DCS-Control 拓撲（恒定導通時間）
• FB 版本 （TPS6286Axx） 輸出電壓：
  • 可在 0.6V 至 Vin 范圍內調節
  • 固定 （通過外部電阻器） 從 0.4V 到 1.6V
• I2C 版本 （TPS6286Bxx），可選：
  • 輸出電壓范圍為 0.4V 至 1.675V，步長為 5mV
  • 省電模式或強制 PWM 模式
  • 打嗝或閉鎖短路保護
  • 動態、自適應電壓調節斜坡速度
• 輸出電壓放電
• 打嗝短路保護
• 帶窗口比較器的電源正常指示器
• 熱關斷
• 可調軟啟動
• –40°C 至 125°C 工作溫度范圍

參數

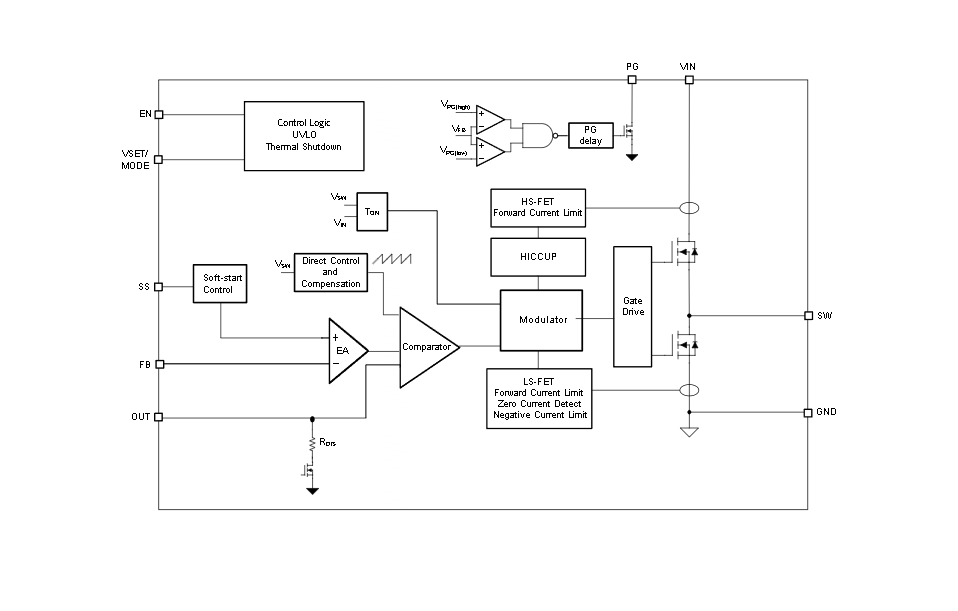

方框圖

1. 產品概述

• ?設備名稱?：TPS6286Bxx
• ?類型?：高頻同步降壓轉換器
• ?輸入電壓范圍?：2.4V至5.5V
• ?輸出電流?：最高8A
• ?特性?：I2C接口，動態電壓調整，高效率

2. 主要特性

• ?高效能?：采用8mΩ內部功率MOSFET，提供高效率
• ?靈活輸出?：輸出電壓可調，范圍從0.4V至1.675V，步長為5mV
• ?工作模式?：支持強制PWM模式或節能模式，自動進入節能模式以維持輕載下的高效率
• ?動態電壓調整?：通過I2C接口實現動態、自適應電壓調整
• ?保護功能?：包括過溫保護、短路保護（打嗝模式）、欠壓鎖定等
• ?監控與指示?：具有電源良好（PG）指示器和熱警告功能
• ?小封裝?：采用2mm x 3mm QFN封裝，適合空間受限的應用

3. 功能描述

• ?DCS-Control拓撲?：采用恒定導通時間（DCS-Control）拓撲，實現優異的負載瞬態性能和輸出電壓精度
• ?軟啟動?：通過SS引腳實現可調軟啟動，避免啟動時的浪涌電流
• ?輸出電壓放電?：支持輸出電壓快速放電功能
• ?I2C接口?：允許通過I2C總線編程輸出電壓、工作模式和保護特性

4. 應用

• ?核心供電?：適用于FPGA、CPU、ASIC和DSP的核心供電
• ?機器視覺?：機器視覺攝像頭和IP網絡攝像頭的電源管理
• ?固態驅動器?：固態驅動器的電源解決方案

5. 設計與實現

• ?設計工具?：支持使用WEBENCH? Power Designer進行定制設計
• ?詳細設計步驟?：包括輸出電壓設置、電感與電容選擇、布局指導等
• ?布局建議?：強調關鍵組件（如輸入電容、輸出電感、輸出電容）的放置和布線，以確保最佳性能

6. 電氣特性

• ?低靜態電流?：僅5.1μA，有助于降低待機功耗
• ?快速啟動?：啟動時間最快可達100μs
• ?輸出電壓精度?：高達0.7%
• ?寬工作溫度范圍?：-40°C至125°C
