TPS546E25 器件是一款高度集成的降壓轉換器，采用 D-CAP4 控制拓?fù)洌蓪?shí)現快速瞬態響應。所有可編程參數均可通過 PMBus 接口進行配置，并作為新的默認值存儲在 NVM 中，以最大限度地減少外部元件數量。引腳搭接選項允許配置為初級或次級、堆棧位置和堆棧編號、DCM（僅單相）或 FCCM、過流限制、故障響應、內部或外部反饋電阻器、輸出電壓選擇或范圍、開關頻率和補償。
*附件：tps546e25.pdf

支持 1MHz 時鐘的 PMBus 接口為配置以及關鍵參數（包括輸出電壓、輸出電流和內部芯片溫度）的遙測提供了一個方便的標準化數字接口。根據系統要求，可以將對故障條件的響應設置為 restart、latch off 或 ignore。兩個、三個和四個 TPS546E25 器件可以互連，在單個輸出上提供高達 200A 的電流。

TPS546E25 可以選擇通過 VDRV 和 VCC 引腳使用外部 5V 電源對內部 4.5V LDO 進行過驅，以提高效率、降低功耗，并支持以較低的輸入電壓?jiǎn)?dòng)。

TPS546E25 是一種無鉛器件，無例外地符合 RoHS 標準。

特性

• 2.7V 至 18V 輸入電壓，帶外部偏置
• 4V 至 18V 輸入電壓，無外部偏置
• 0.4V 至 5.5V 輸出電壓
• 支持 50A 單相或 2 ×、3 × 或 4 × 堆疊配置
• Rdson_HS = 2.6mΩ，Rdson_LS = 1mΩ
• 400kHz 至 2MHz 工作頻率（通過引腳搭接進行四個離散設置，通過 PMBus 進行其他設置）
• PMBus 可編程
  • 修訂版 1.5 符合 PASSKEY 安全功能
  • 輸入電壓、輸出電壓、輸出電流、溫度遙測
  • 可編程過流、過壓、欠壓、過熱保護
  • 在堆疊配置中包括單命令寫入功能
  • 擴展的寫保護功能
  • 用于存儲配置設置的非易失性存儲器
• 對輸出電壓進行編程的兩種方法
  • 內部電阻分壓器（離散設置），啟動電壓通過引腳搭接選擇
  • 外部電阻分壓器（連續設置），啟動電壓由 VBOOT 選擇
• 精密電壓基準和差分遠程感應，可實現高輸出精度
  • ± 0°C 至 85°C 結域范圍內的 0.5% DAC 精度
  • ± 0.85% VOUT 容差（結點范圍為 –40°C 至 125°C）
• 僅單相可選 FCCM/DCM
• 無需通過引腳搭接進行 PMBus 通信即可啟動
• 安全啟動至預偏置輸出
• 0.5ms 至 16ms 可編程軟啟動時間
• D-CAP4 控制拓?fù)洌哂锌焖偎矐B(tài)響應，支持所有陶瓷輸出電容器
• 可編程內部環路補償
• 可選逐周期谷值電流限制
• 漏極開路電源良好輸出

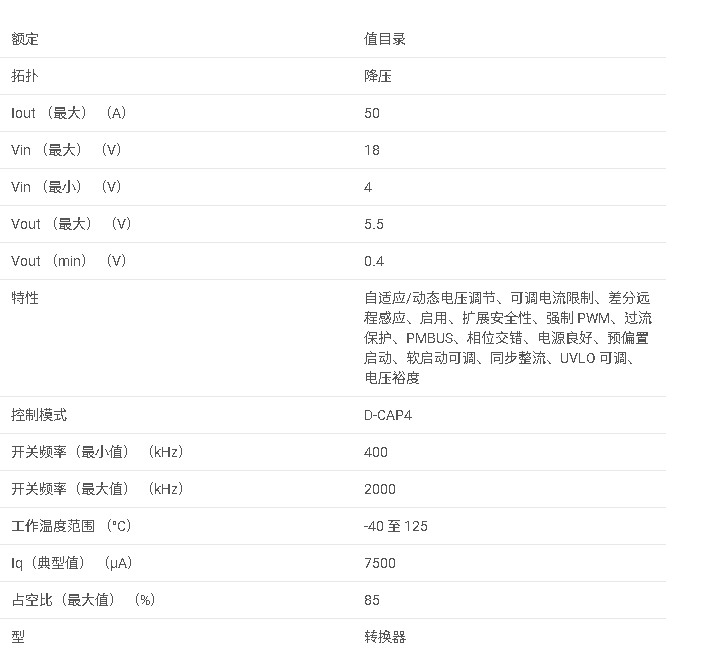

參數

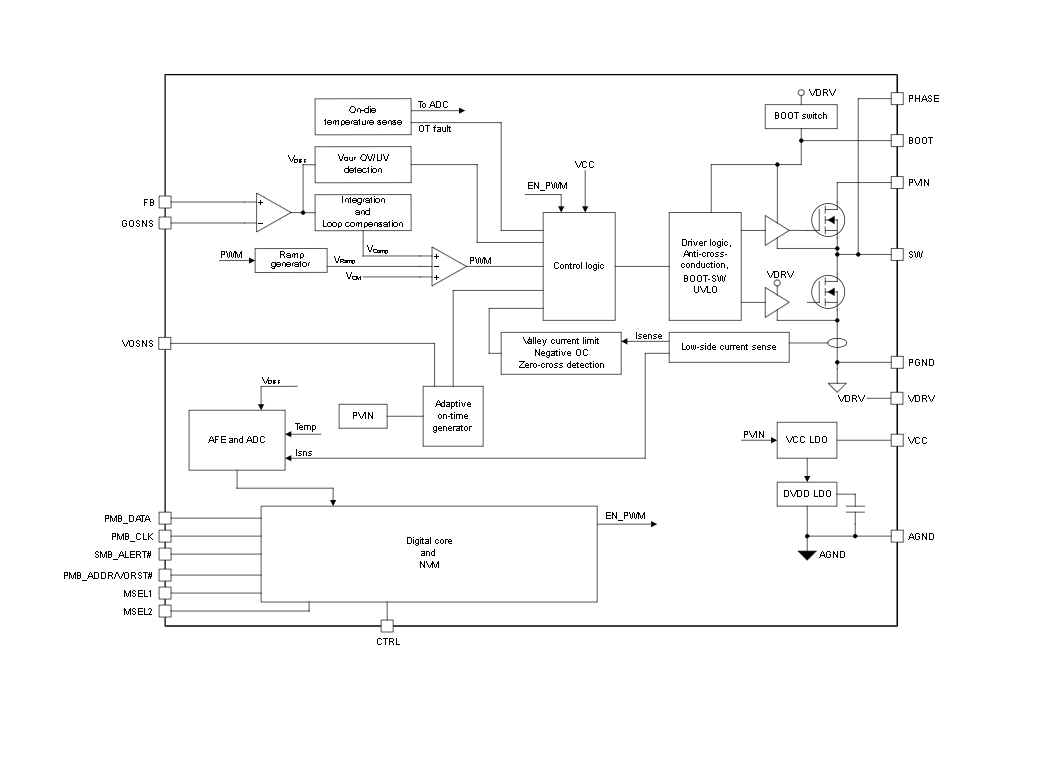

方框圖

1. 概述

• ?文件名?：tps546e25.pdf
• ?設備?：TPS546E25 - 4V至18V輸入，50A輸出，4路可堆疊同步降壓轉換器
• ?特性?：支持PMBus和遙測，高度集成，D-CAP4控制拓?fù)洌焖偎矐B(tài)響應
• ?發布日期?：2024年7月（修訂版：2025年4月）
• ?發布者?：Texas Instruments

2. 主要特性

• ?輸入電壓范圍?：
  • 2.7V至18V（帶外部偏置）
  • 4V至18V（不帶外部偏置）
• ?輸出電壓范圍?：0.4V至5.5V
• ?輸出電流?：?jiǎn)温纷畲?0A，支持2路、3路、4路堆疊至200A
• ?工作頻率?：400kHz至2MHz（可通過引腳配置或PMBus調整）
• ?效率?：高集成度，支持高效率操作
• ?可編程性?：通過PMBus接口配置所有可編程參數，并存儲于非易失性存儲器（NVM）
• ?保護功能?：過流保護、過壓保護、欠壓保護、過溫保護
• ?其他特性?：
  • 可選的FCCM/DCM操作模式
  • 精確電壓基準和差分遙感，提高輸出精度
  • 支持外部或內部反饋電阻器
  • ±0.5% DAC精度（0°C至85°C），±0.85% VOUT容差（-40°C至125°C）

3. 應用領域

• ?服務器和云計算POL?
• ?硬件加速器?
• ? 網絡接口卡（NIC） ?
• ?需要高電流、高效率電源轉換的其他應用?

4. 功能描述

• ?D-CAP4控制?：實現快速負載瞬態響應，支持全陶瓷輸出電容器
• ?PMBus接口?：
  • 1MHz時鐘支持
  • 可編程輸入電壓、輸出電壓、輸出電流、溫度遙測
  • 可編程過流、過壓、欠壓、過溫保護
  • 包括單命令寫入功能，用于堆疊配置
• ?軟啟動?：可編程軟啟動時間（0.5ms至16ms）
• ?循環逐周期谷值電流限制?
• ?開漏電源良好輸出?

5. 封裝與尺寸

• ?封裝?：WQFN-FCRLF，37引腳
• ?尺寸?：6mm × 5mm

6. 典型應用與設計指南

• ?設計步驟?：包括選擇輸入電容、輸出電感、輸出電容等
• ?布局指南?：提供PCB布局建議，以最小化噪聲和提高熱性能
• ?并聯操作指南?：詳細說明如何連接多個TPS546E25設備以實現并聯操作

7. 訂購信息與包裝

• ?訂購信息?：提供了不同封裝和特性的可訂購部件號
• ?包裝信息?：包括帶卷盤和盒裝的尺寸與規格
