一、概述

隨著用戶側新能源光伏、儲能系統的裝機增加，部分地區要求做防逆流要求。為此，安科瑞結合自己的產品及管理系統，推出以下方案。

二、防逆流方案

新能源防逆流的場景主要包括光伏防逆流、儲能防逆流、光儲防逆流，針對上述場景主要包括逆流速斷方案和柔性調節方案。場景與方案配置如下：

光伏、儲能防逆流方案一

1光伏防逆流速斷方案

通過在市電進線處安裝防孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。

優勢：成本較小，改造簡單；

劣勢：導致部分光伏棄光。

配置清單：

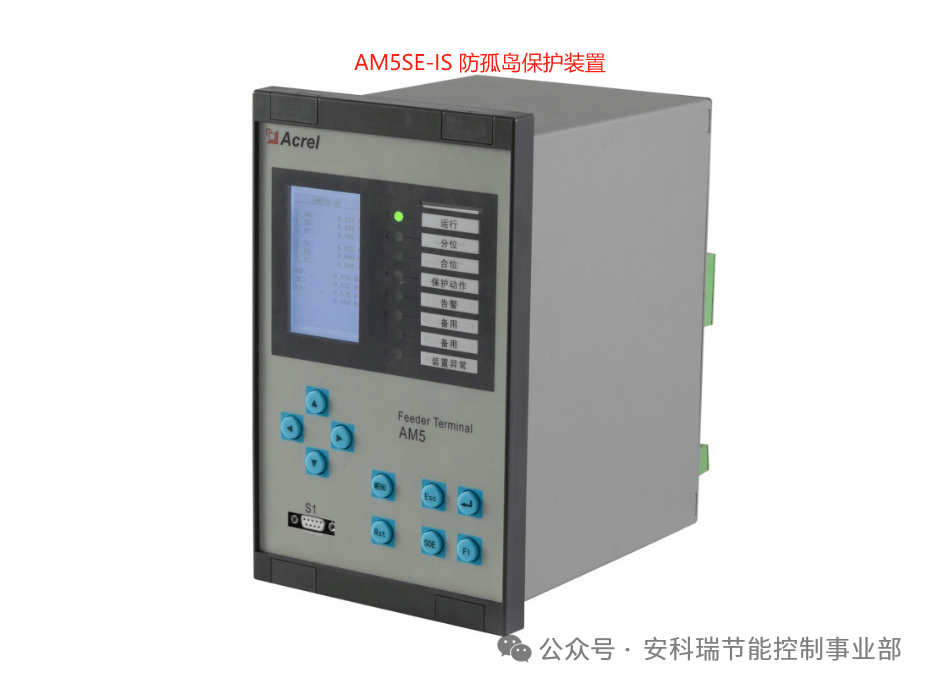

防逆流保護裝置 AM5SE-IS 1臺

2儲能防逆流速斷方案

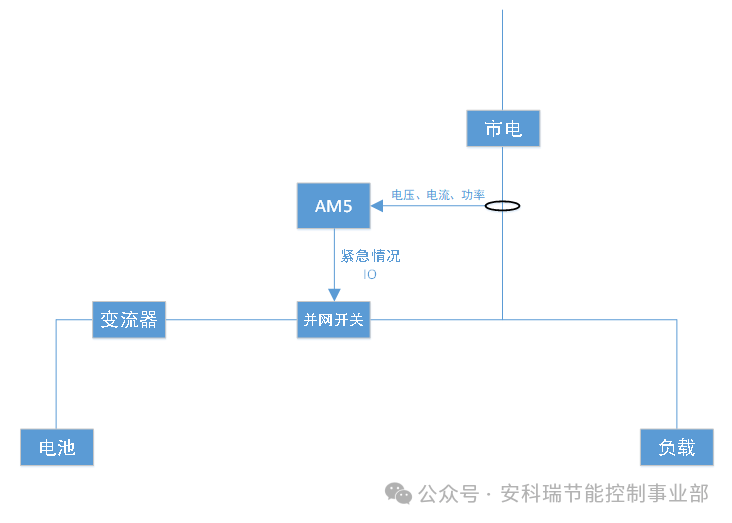

通過在市電進線處安裝防孤島/逆流一體化裝置，實時監測儲能放電情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。

優勢：成本較小，改造簡單；

劣勢：導致負荷對市電，特別是高峰電量的需求，使得用戶用電成本增加。

配置清單：

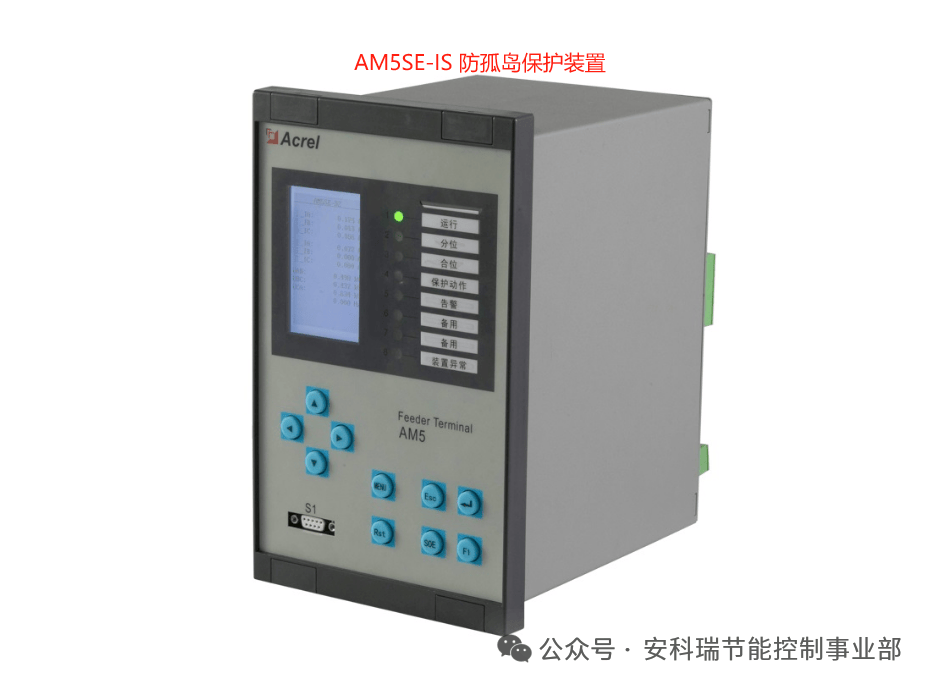

防逆流保護裝置 AM5SE-IS 1臺

光伏、儲能防逆流方案二

1光伏防逆流柔性調節方案

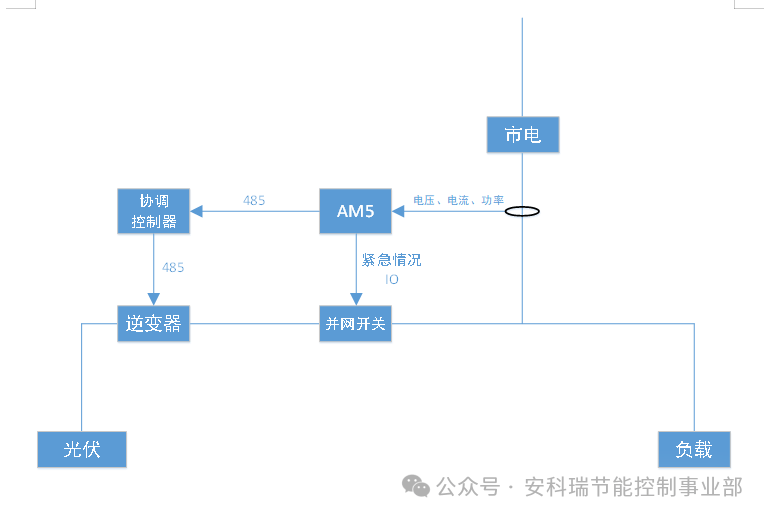

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用光伏

劣勢：不能直接修改參數，配置不方便。

配置清單：

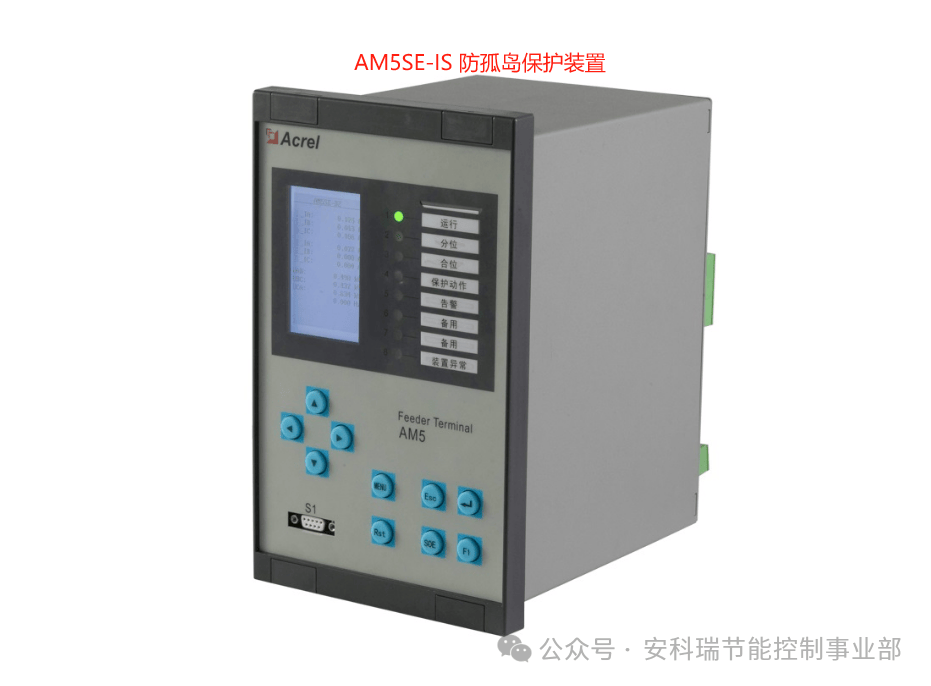

防逆流保護裝置 AM5SE-IS 1臺

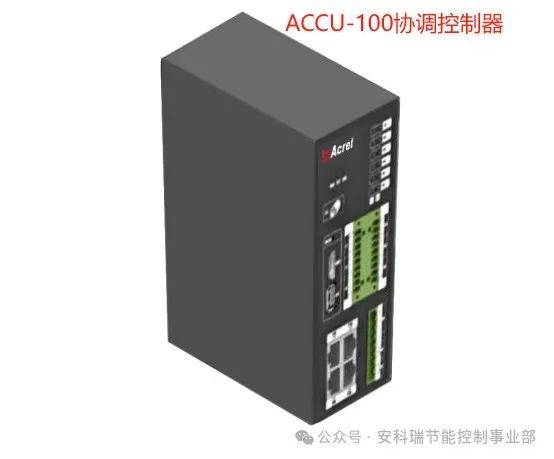

協調控制器 ACCU-100 1臺

2儲能防逆流柔性調節方案

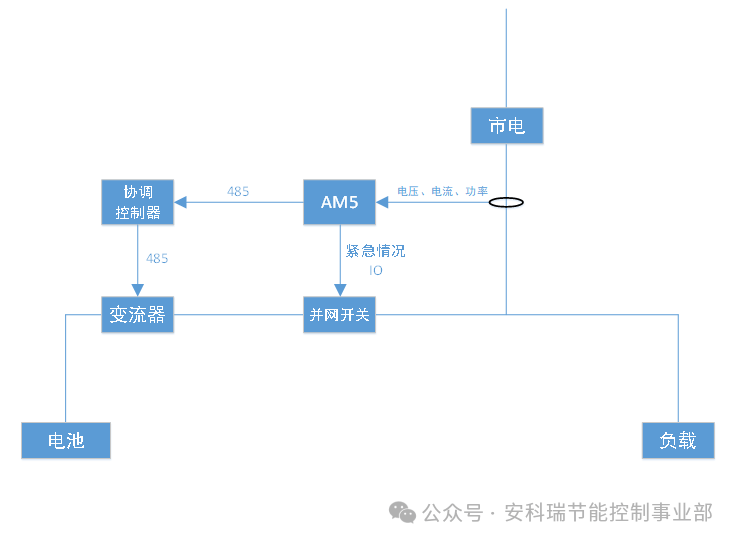

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用儲能電來滿足負荷需求

劣勢：不能直接修改參數，配置不方便。

配置清單：

防逆流保護裝置 AM5SE-IS 1臺

協調控制器 ACCU-100 1臺

3

光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給協調控制器。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值

劣勢：不能直接修改參數，配置不方便。

配置清單：

防逆流保護裝置 AM5SE-IS 1臺

協調控制器 ACCU-100 1臺

光伏、儲能防逆流方案三

1光伏防逆流柔性調節方案

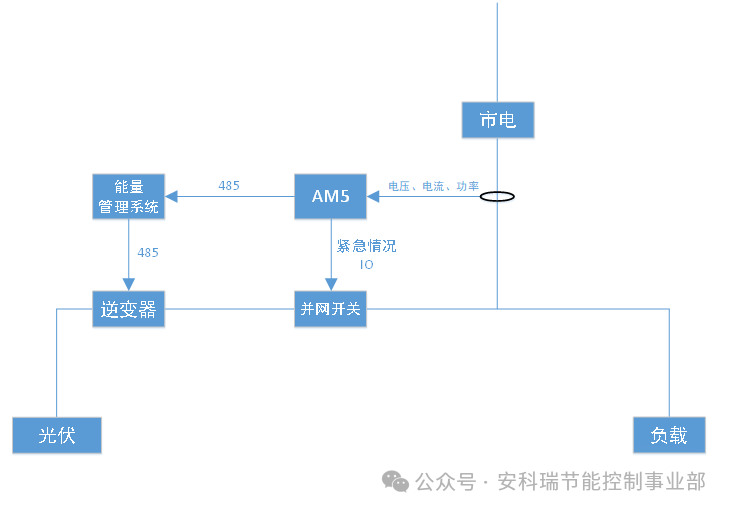

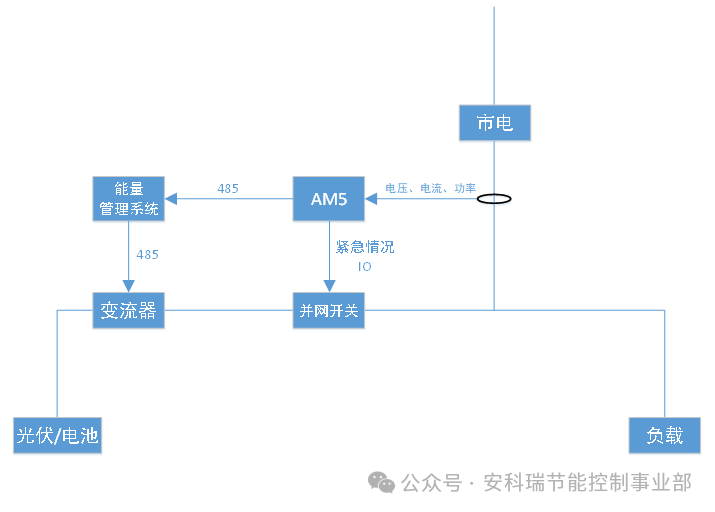

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給能量管理系統。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。

同時，為防止能量管理系統宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：能夠柔性防逆流 ，可以盡可能利用光伏；具備數據存儲、報表、人機界面等；

劣勢：系統配置較高。

配置清單：

防逆流保護裝置 AM5SE-IS 1臺

微電網能量管理系統Acrel-2000MG 1套

2儲能防逆流柔性調節方案

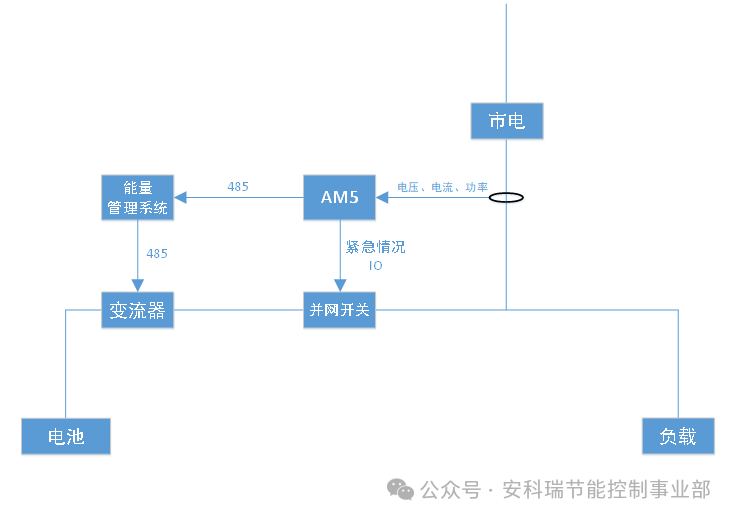

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。

同時，為防止能量管理系統宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用儲能電來滿足負荷需求

劣勢：系統配置較高。

配置清單：

防逆流保護裝置 AM5SE-IS 1臺

微電網能量管理系統Acrel-2000MG 1套

3

光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給能量管理系統。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。

同時，為防止能量管理系統器宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值

劣勢：系統配置較高。

配置清單：

防逆流保護裝置 AM5SE-IS 1臺

微電網能量管理系統Acrel-2000MG 1套

三、整體方案

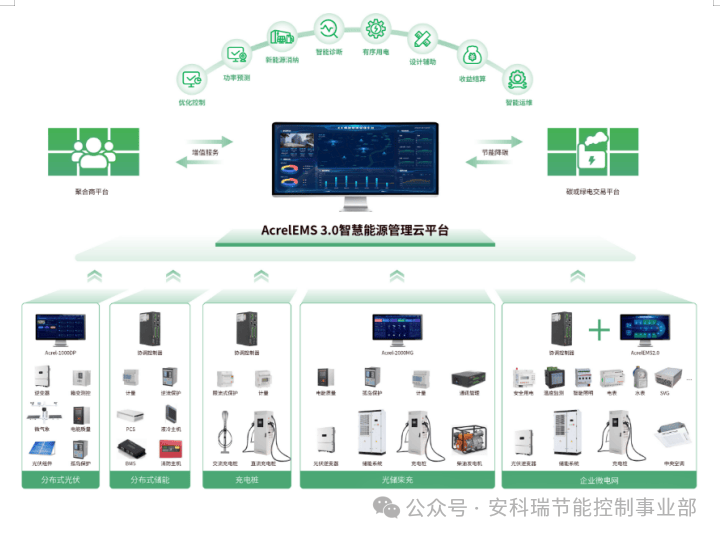

為了實現多站點的綜合監控、管理、運維等工作，建議配置智慧能源管理云平臺。整體結構如下：

AcrelEMS智慧能源管理平臺通過對用戶微電網發電系統（光伏、風能、傳統能源）、儲能系統及用電負荷（充電樁、建筑等）進行實時監測，結合光伏預測，靈活調節儲能系統出力，優化策略，診斷告警，可調度源荷有序互動、能源全景分析，滿足企業微電網能效管理數字化、安全分析智能化、調整控制動態化、全景分析可視化的需求，完成不同策略下源網荷資源之間的靈活互動與經濟運行，為用戶降低能源成本，提高微電網運行效率。
