在電子測量與信號分析領域，無源探頭做為被檢測信號與檢測設備的媒介，探頭的性能指標會直接影響測量結果以及數據的準確性。普科科技研發的PK6150與PK6350無源探頭（如圖1），適用于測量基礎信號，探頭良好的指標性能，使其在頻域響應、瞬態特性、阻抗匹配等方面均展示出優異的性能。

圖1 PK6350示波器無源探頭

從頻域特性來看，PK6150探頭在150MHz帶寬內，其幅度響應平坦度控制在±0.5dB以內，群時延波動小于50ps，可滿足絕大多數中高頻電路的信號測量需求；而PK6350探頭憑借350MHz的超寬帶寬，在毫米波通信、高速數字信號處理等前沿領域優勢顯著，其在3dB帶寬處的相位偏差僅為1.2°符合測量設備的精度要求。

在瞬態響應性能方面，PK6150達到2.3ns，PK6350更是突破至1ns，該性能可有效捕捉納秒級甚至皮秒級的快速脈沖信號。在實際應用中，當配合高采樣率示波器使用時，可將信號上升沿的測量不確定度控制在3.5%以內，為高速數字電路的時序分析與信號完整性研究提供了可靠保障。

輸入阻抗特性是衡量探頭與被測電路匹配程度的關鍵參數。PK6150采用雙量程輸入電阻設計（1MΩ/10MΩ），在10X衰減檔位下，輸入電容范圍為13pF - 17pF，經精密校準，其阻抗匹配精度可達±1.5%；PK6350則針對高頻測量進行優化，固定10X衰減比下輸入電阻為10MΩ（±2%），輸入電容穩定在9 - 25pF可調范圍，該設計有效降低了探頭對被測電路的負載效應，經實測，在350MHz頻點處，其對源阻抗的加載誤差僅為0.8%，遠低于行業標準要求。

電氣安全性能方面，PK6150在1X檔位下最大輸入電壓為150V RMS（CAT II），10X檔位下提升至300V RMS（CAT II）；而PK6350在10X檔位下具備300V RMS（CAT I）的耐壓能力，且均通過了4kV的脈沖耐壓測試，確保在高壓測試環境下的可靠運行。

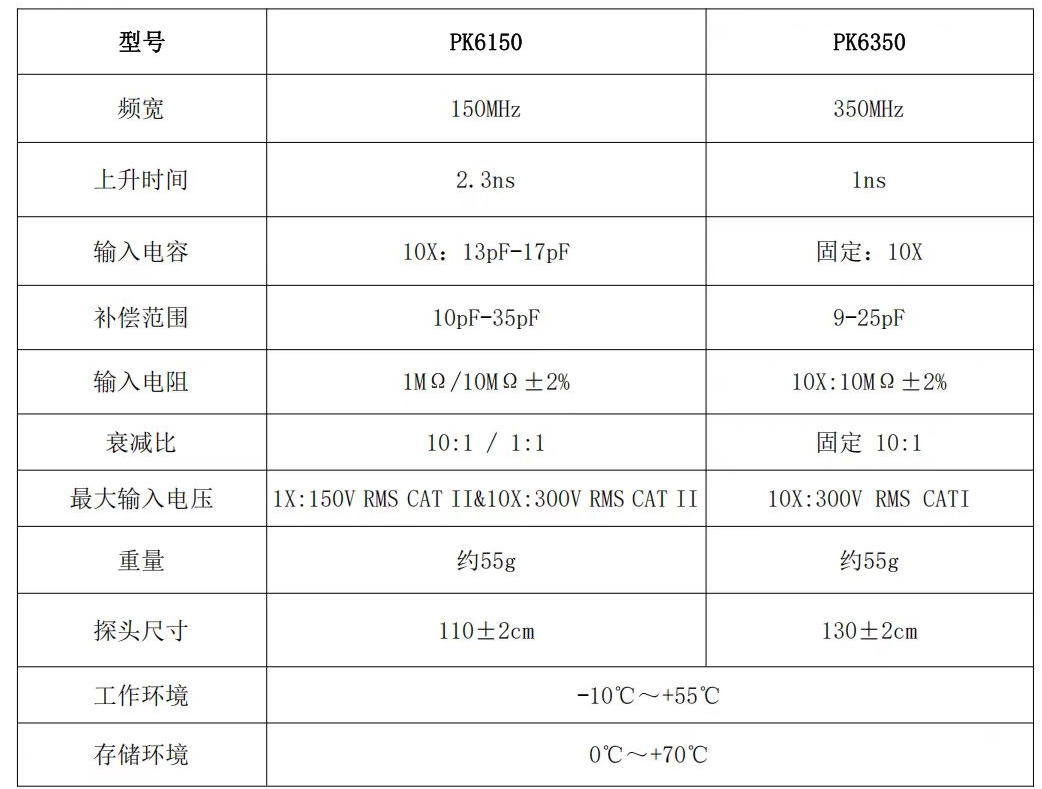

詳細指標參數如圖2所示：

圖2 PK6000系列無源探頭的性能指標

普科科技原創無源探頭PK6150 和 PK6350，性能卓越、質量管控嚴格，適用于科研實驗、產品研發、生產測試等場景，能為用戶提供精準可靠的測量解決方案，是電子測量領域值得信賴的優質工具。
