水廠作為城市供水系統的核心樞紐，長期肩負著保障城市用水需求的重任。傳統運營模式下水廠主要依賴人力運作，自動化水平較低，智能化程度更是亟待提高。

圖撲軟件智慧水務監控系統深度整合水廠設施的巡檢和監測功能，實現對水質變化情況、設備運行狀態的實時掌握，并精準定位故障點。及時識別風險并預警，助力用戶優化供水調度、制定科學維護策略，保障水務系統高效運營與供水可靠。

基于圖撲自研 HT for Web 可視化引擎研發的輕量化智慧水務管理平臺，能全方位整合優化水廠設備、安全、資源管理等方面，以提升管理效率、降低管理復雜度、優化資源利用為目標，打通水廠管理的各個環節。

綜合管理

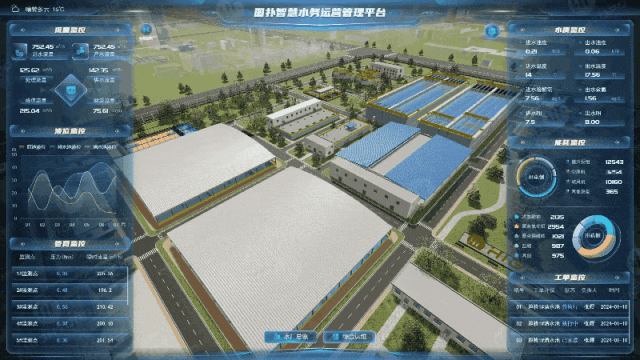

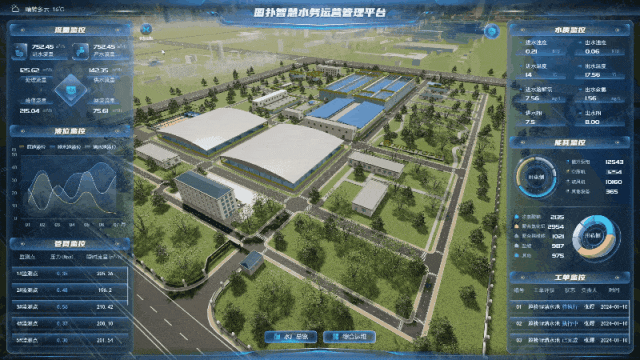

HT 平臺采用創新的 2D、3D 聯動布局，本頁面借助精細化三維建模技術，真實還原水廠各主要建筑及園區環境細節。兩側面板從宏觀視角出發，運用餅狀圖、曲線圖、表格等可視化圖表，直觀呈現水廠的流量、液位、管網狀態、水質狀況、工單數量等關鍵指標。實現水廠管理的實時監控與數據可視化，有效提升管理效率。

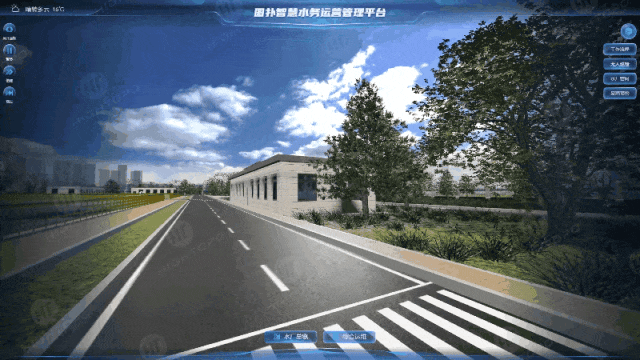

水廠外景

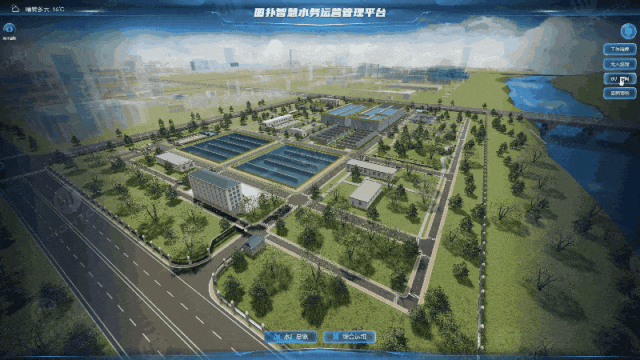

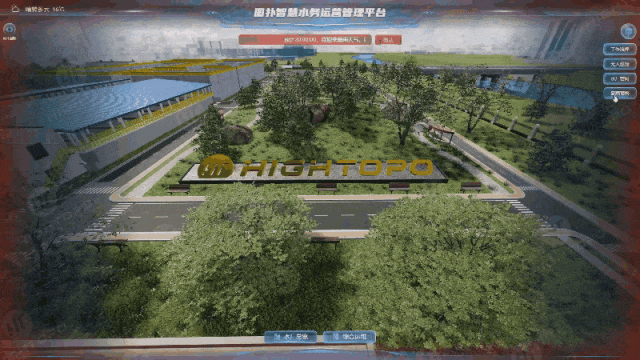

三維場景中運用輕量化 HT 3D 建模及 PBR 材質系統，對建筑、設備以及園區環境進行構建，真實還原廠區建筑與設備的外觀，實現與現實 1:1 的仿真效果。部分廠房設置了頂部裁切功能，用戶于總覽頁面即可便捷查看廠房內部狀況。

總覽頁面數據監控

多樣化的 2D 圖表由圖撲 HT 自研豐富的圖表組件及矢量圖標構成，可用于展示水廠各項重要監控指標的數據。這些指標數據實時更新，助力決策人員及時發現并精準定位問題所在。

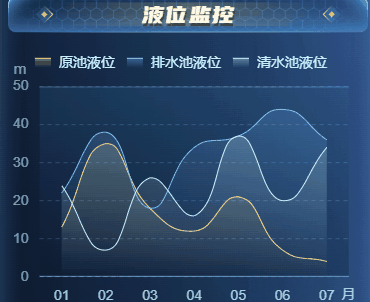

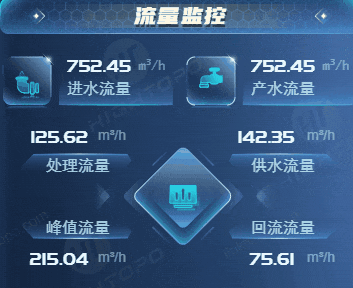

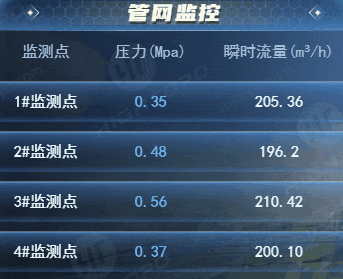

頁面左側主要對水廠各環節中的流量、液位以及管網運行情況進行數字化統計。

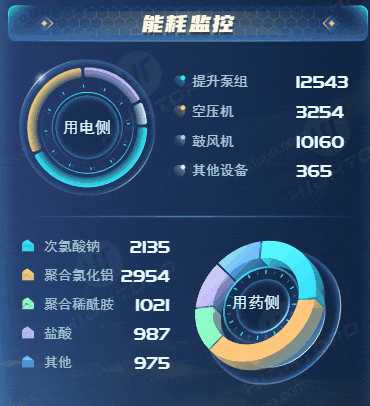

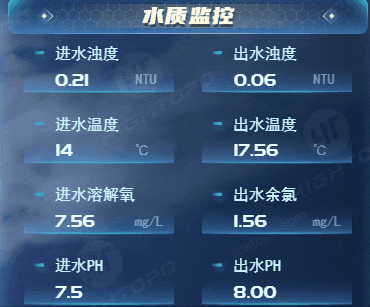

頁面右側主要對水廠的水質狀況、能耗數據、運維情況進行數字化統計。

圖表類型豐富多樣，包括但不限于折線圖、柱狀圖、餅圖以及表格等。其中，矢量圖標確保頁面無論如何縮放都不會失真或出現鋸齒。此外，兩側面板支持收起、展開等多種自由查看方式，為用戶提供便捷靈活的操作體驗。

水廠工藝流程

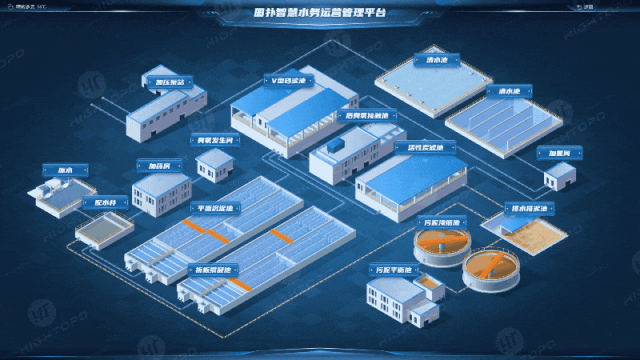

運用圖撲 HT 自研低代碼數字孿生平臺搭建的水廠 2.5D 組態圖，具備出色的空間呈現能力，能清晰展現水廠內各環節的物理位置分布，讓管理者對水廠布局一目了然。同時，采用 UV 流動的動態展示方式，清晰呈現自來水在水廠中的完整工序流程，將復雜的生產流程可視化，方便管理者深入理解與把控。

三維組態圖

HT 低代碼數字孿生平臺可提供三維組態圖查看方式，精準還原水廠設施設備布局，滿足不同崗位人員的多樣化查看需求。

相較于 InTouch/IFix/WinCC 等傳統組態軟件，HT 基于 Web 的平臺更契合 C/S 向 B/S 轉型的大趨勢，豐富多樣的可視化組件和便捷的數據綁定方式，可用于快速創建和部署平臺。

無人巡檢

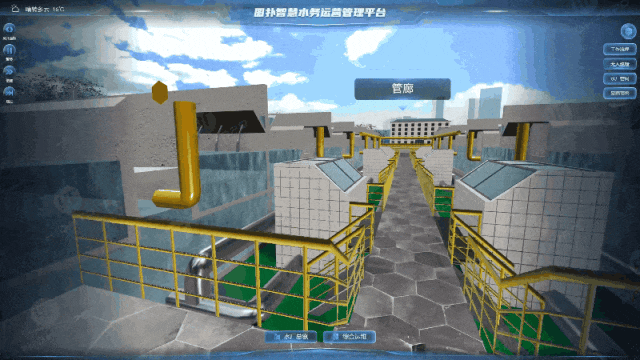

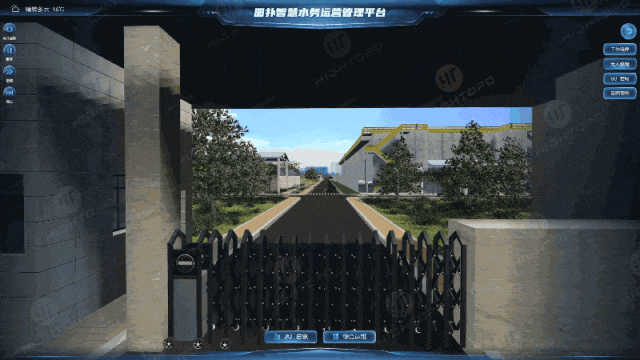

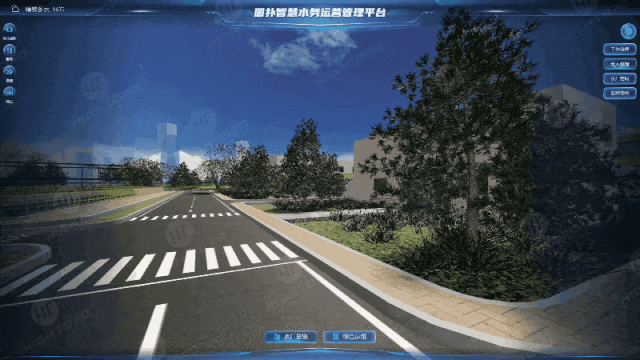

圖撲軟件接入由高精度傳感器的智能巡檢設備所采集的數據，采用第一人稱視角的展示形式，將水廠各類設施，從復雜的水處理設備到龐大的管道網絡的關鍵數據進行可視化呈現。

可幫助用戶大幅提升巡檢效率、降低人工成本，并及時察覺潛在故障隱患，諸如管道的細微滲漏、設備的異常振動等情況。幫助用戶在故障發生前采取相應應對措施，有力保障水廠的安全穩定運行。

暴雨預警

當下，水廠管理已跳出單純的數據可視化范疇，“四預” 策略，即預報、預警、預演、預案，成為提升管理效能的關鍵要素。HT 智慧水務管理平臺從雨情、水情的精準預報，到異常情況的及時預警，再到模擬應急場景的預演以及針對性預案的可視化呈現，致力于讓水廠在極端天氣下的各項處置流程更加科學、高效、透明。

提前預報

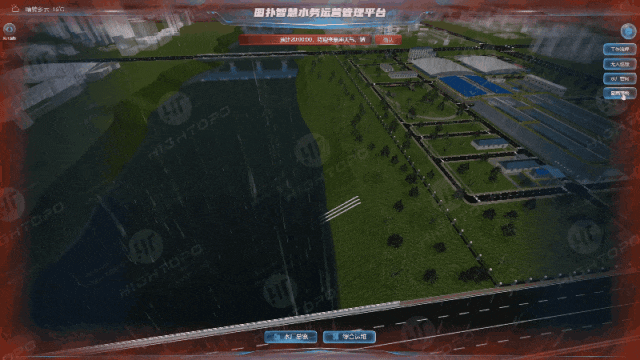

通過大屏紅色閃爍及頂部紅色滾動字幕的方式，提醒運管人員即將迎來暴雨天氣，實現惡劣天氣的提前預報，為水廠人員預留實施對應應急預案的時間。

預警功能

圖撲 HT 3D 場景內模擬真實的暴雨天氣效果及水源地水位上漲情況。當監測數據或預測結果達到預先設定的閾值時，兩側面板相關指標以紅光閃爍的方式展示，提醒工作人員采取相應措施，實現特殊情況的預警功能。

應急預演

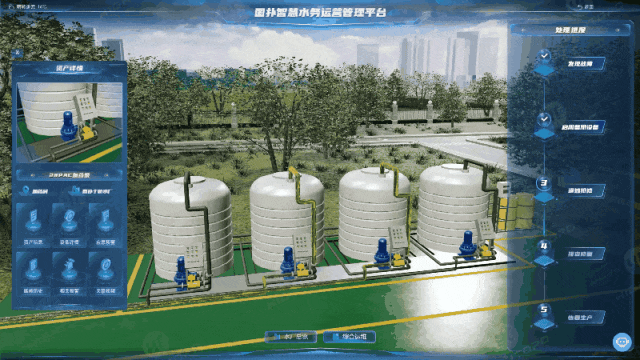

HT 平臺以 3D 動畫演示應急處置流程的方式，展示在暴雨天氣下控制進水流量、增加加藥劑量、轉移低處重要物資等各項應急措施。供水廠運管人員進行調度模擬與應急情況預演，也可作為日常培訓的可視化解決方案。

針對不同的預警情況和預演結果，制定詳盡的應對預案。例如，針對水質污染預警，制定相應的水質凈化處理預案，明確使用何種藥劑、采用何種處理工藝；針對設備故障，制定維修更換流程、備用設備啟用方案等，確保在突發情況發生時，工作人員能夠迅速、有序地采取行動，將損失和影響降低。

圖撲軟件依托基于 Web 端的 UI、2D、3D、GIS、BIM 及 VR/AR 等可視化工具及平臺，支持跨平臺多端訪問。無論在 PC、PAD 還是智能手機上打開瀏覽器，用戶都可隨時流暢訪問案例場景。

工序監控

圖撲 HT 借助物聯網 IoT 獲取并傳輸數據，基于這些數據構建起水廠的數字孿生模型，該模型能夠?qū)崟r反饋設備運行參數、水流速度、水質變化等信息，進而實現對水廠各工序流程的動態監控。管理人員通過相關頁面，可直觀了解各環節運作狀況，迅速捕捉潛在問題。

V 型濾池監控

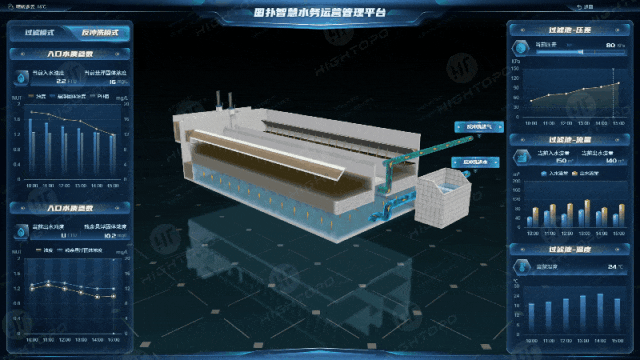

V 型濾池在水廠中主要承擔過濾功能，能夠高效去除水中的懸浮物、膠體等雜質，使水變澄清。作為保證出廠水水質的關鍵環節，V 型濾池借助濾料層過濾和反沖洗等工作流程，為后續的消毒等工藝提供水質相對優良的進水，以此保障供水安全與質量。HT 平臺對 V 型濾池的過濾過程和反沖洗流程均進行數據監控，并制作流程動畫進行示意。

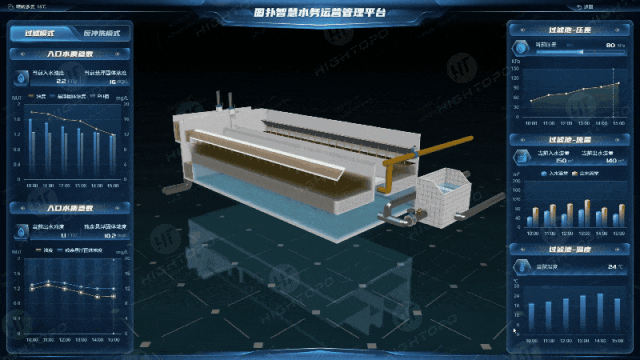

在過濾模式下，水從進水口流入，經過濾后從出水口流出。因此圖撲 HT 采用折線圖及柱狀圖的形式，呈現出入口水質、壓差、流量、溫度等指標在近 6 個小時內的變化趨勢，方便運維人員及時從趨勢中發現問題、規避風險，也為確定何時啟動反沖洗流程提供數據支撐。

反沖洗模式指標監控

在反沖洗模式下，水和氣從原出水口反向流入過濾池，自底部向上沖洗過濾層，廢液通過中間凹槽流出。

污泥處理區管理

污泥處理區是水廠各項工序中重要的一環。污泥濃縮池能將污泥初步濃縮，減少污泥體積。脫水機房則進一步降低污泥的含水量，將污泥含水率降至合適程度。處理后的污泥便于后續運輸、處置，既避免環境污染，又利于水廠資源合理利用。

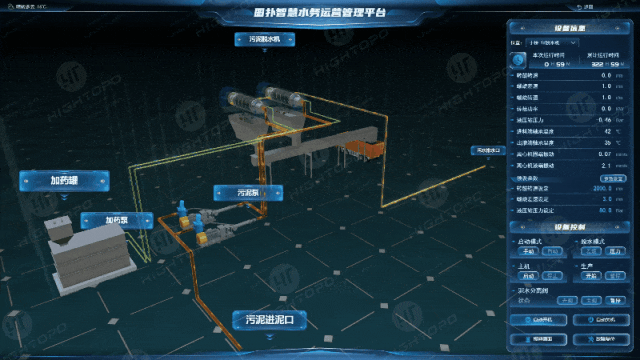

HT 智慧水務平臺對脫水機房進行三維建模，采用管道 UV 流動的方式展示污泥進入脫水機房后的運轉流程，并對各個脫水機的重要參數進行監控，以此保障設備的平穩運行。同時，還提供設備遠程控制功能。當生產有需求或突發故障時，運管人員可按照應急預案，遠程操控相應設備開展工作，既節省人工成本，又滿足高效應對的要求。

綜合運維

HT 平臺對工單系統進行數據化分析，摒棄舊系統復雜的表格聯動與單一呈現形式，對現有工單予以多維度可視化展示。同時接入視頻監控系統，運管人員能查看各監控點位實時視頻流，從多維度定位設備運行及故障情況。平臺還具備多端聯動功能，實現維修人員、運管人員、生產負責人等多方數據信息實時共享，保障水廠平穩運行。

工單管理

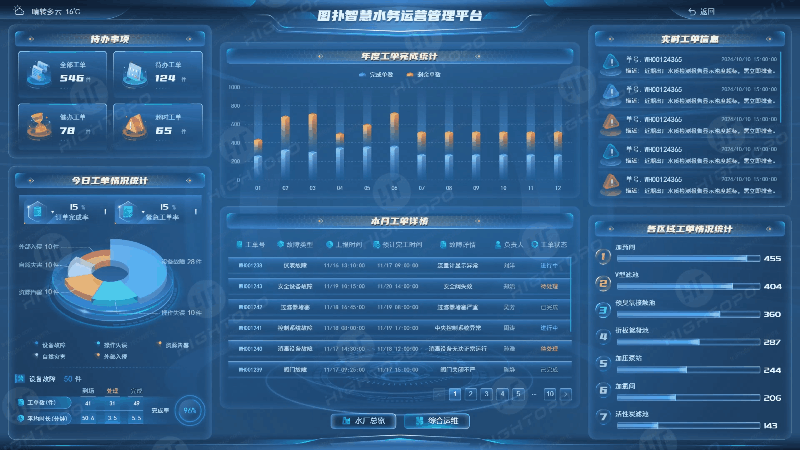

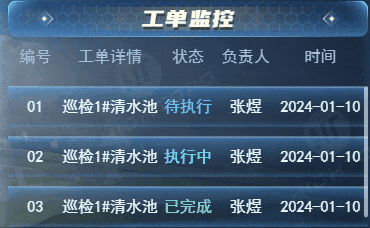

工單管理系統內清晰展示工單系統的各項指標。同時，結合系統收集到的實時數據，對工單管理頁面進行實時更新。運管人員可針對緊急工單進行人員調度和資源管理，以此保障水廠的平穩運行。

該模塊功能也可以在現有基礎上進行拓展，如集成水廠現有的工單系統，實現各模塊與現有展示內容的聯動。既保障了水廠既有資產的重復利用，減少不必要的資源浪費，又能提高已有系統的使用效率。

故障處置

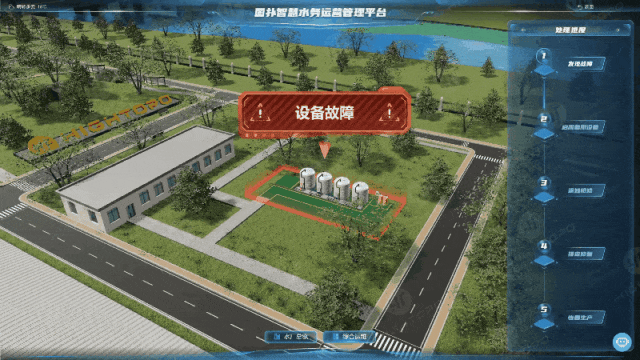

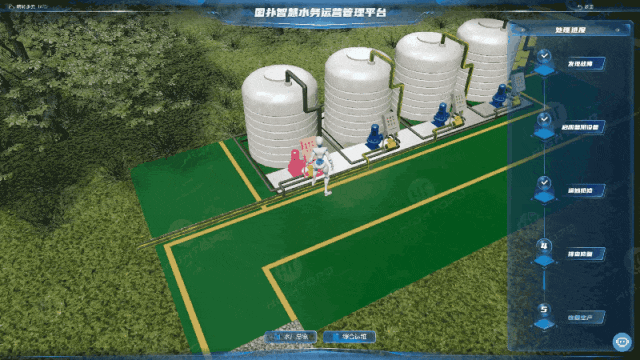

圖撲 HT 應用其自研強大 3D 渲染能力，實現對水廠設備故障處置預案的可視化展示。當設備發生故障時，平臺能夠迅速定位故障設備的位置，并通過電子圍欄、故障標簽以及讓故障設備紅色閃爍等多維度展示方式，提醒運營管理人員及時處理。

在發生設備故障后，HT 智慧水務運營管理平臺會聯動平臺的工單管理系統，采用紅色背景及置頂?shù)姆绞剑嵝堰\管人員當前有緊急工單亟待處理。

運管人員可依靠 HT 多端聯動功能，快速處置事故，將故障詳情下發給對應的運維人員。運維人員的移動端會實時接收推送信息，且能夠在移動端查看設備當前詳情及歷史維修記錄等內容。方便運維人員快速定位事故原因并展開處理。

運管人員在向運維人員同步故障信息的同時，能夠遠程操控備用設備啟動，并停止故障設備的運行，以此保障水廠生產的平穩進行，為運維人員開展維修工作爭取充足時間。

視頻監控

HT 智慧水務平臺集成了水廠的視頻監控系統，通過對全廠視頻攝像頭進行數據對接，能夠?qū)崟r呈現現場狀況，并與接入的其他系統數據形成多維度協同監管，有效提升運維效率。同時，該系統對現場監控進行升級，運用算法對各項違規操作或設備異常情況進行監控與反饋，對設備故障及人員違規的數量和類型進行歸納統計，將相關信息轉化為數據，以增強運營管理力度，防患于未然。

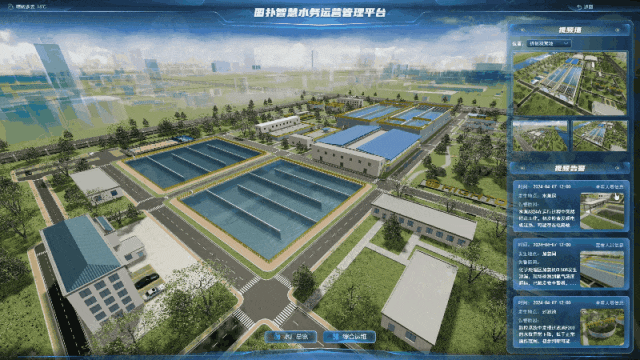

疊加圖撲軟件 HT 視頻融合技術，通過廠區監控視頻與三維場景疊加展示，可如臨其境查看現場情況。圖撲軟件視頻融合技術采用 WebGL 技術，利用 GPU 高性能計算能力對視頻圖像進行實時處理，圖像處理不占用 CPU 資源，整個方案畫面流暢。視頻孿生智慧水廠方案既提升了數據的可操作性，又為用戶提供了更智能的監控體驗。

智慧水務運營管理平臺依托圖撲軟件 HT for Web 產品，在水廠運維管理中應用廣泛。借助實時數據采集與 3D 可視化技術，全面監控水廠設備狀態與指標，以虛擬巡檢取代人工巡檢，提升效率、減少人為失誤，助力用戶快速決策，保障水廠安全穩定運行。
