并網標準

Q/GDW1480-2015《分布式電源接入電網技術規定》

分布式電源并網電壓等級可根據各并網點裝機容量進行初步選擇 ，如下： 8kW 及以下可接入220V；

8kW~400kW可接入380V；

400kW~6MW可接入10kV；

5MW~30MW以上可接入35kV。

并網電壓等級應根據電網條件 ，通過技術經濟比選論證確定。若高低兩級電壓均具備接入條件 ，優先采用低電壓等級接入。

Tip

02

如何從"可觀"到"可控"

在光伏發電調度中，“四可功能”是指為了確保光伏電站有效、穩定接入電網并參與電力系統調度而須具備的四種核心能力。這四項功能是電網對新能源電站（包括光伏）的基本要求，具體包括：

1.可觀：是指實現低壓分布式光伏統計數據、運行狀態、調節控制、異常告警的全景可視化展示。構建低壓分布式光伏采集通信架構，建立采集終端、分布式電源接入單元、智能電能表、光伏專用斷路器、光伏逆變器等設備運行狀態監測體系，形成低壓分布式光伏臺區線路拓撲圖。

2.可測：是指實現低壓分布式光伏用戶數據分鐘級采集，實現全部低壓分布式光伏用戶15 分鐘級負荷數據全采集，重要臺區光伏用戶及關鍵數據實現1分鐘級采集，實現低壓分布式光伏發電負荷預測準確度進一步提升。分布式光伏發電的實時感知、運行監測和異常分析。

3.可調：是指應用群調群控裝置和分布式電源接入單元/智能物聯電能表等產品方案，建立柔性調節能力，實現低壓分布式光伏功率和電壓柔性可調。

4.可控：是指應用光伏專用斷路器建立剛性控制能力，實現全部低壓分布式光伏用戶剛性可控。緊急情況下電網要有能力斷開并網開關，以保障大電網的電壓與頻率的安全穩定。

為什么需要“四可功能”？

應對間歇性：光伏發電依賴光照，具有波動性和不確定性，“四可”功能幫助電網消納高比例新能源。

保障電網安全：避免電壓越限、頻率偏差等問題。

市場化運營：滿足電力市場對可控資源的要求。

通過“四可功能”，光伏電站從“被動接入”轉變為“主動參與”，成為智能電網的重要組成部分

Tip

03

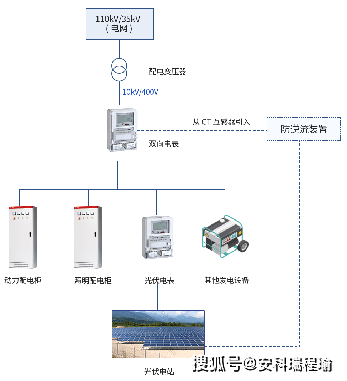

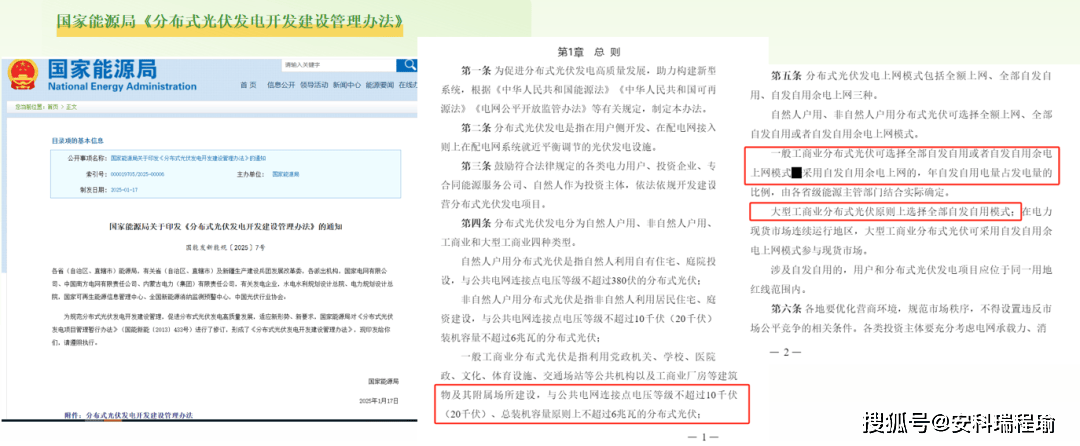

典型上網模式

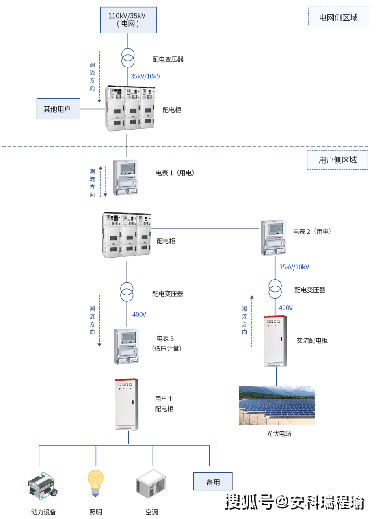

3.1自發自用、余電上網模式

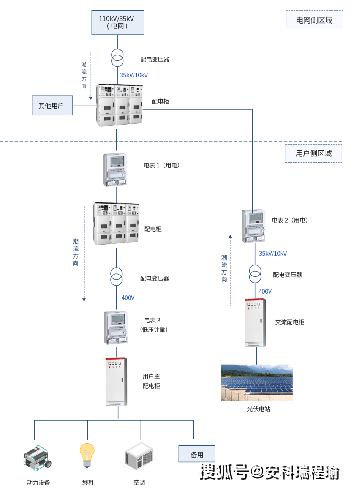

3.2完全自發自用模式（防逆流）

3.3全額上網模式

Tip

04

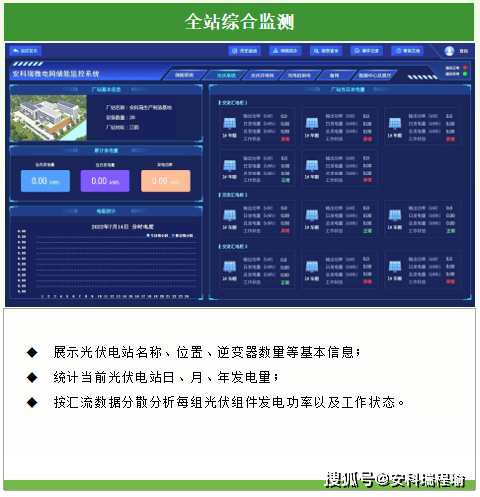

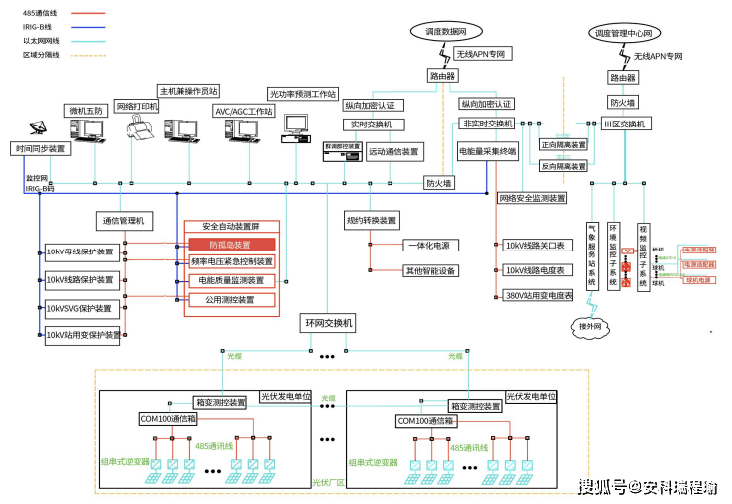

安科瑞分布式光伏監控系統架構

針對用戶新能源接入后存在安全隱患、缺少有效監控、發電效率無法保證、收益計 算困難、運行維護效率低等通點，提出的 Acrel-1000DP分布式光伏監控系統平臺，對整個用戶電站監控 ，為用戶實現降 低能源使用成本、減輕變壓器負載、余電上網，提高收益；節能減碳，符合國家政策。

◆全站安全穩定運行

◆發電效益與收益

◆標準規范并網

◆全站電力監控與運維

Tip

05

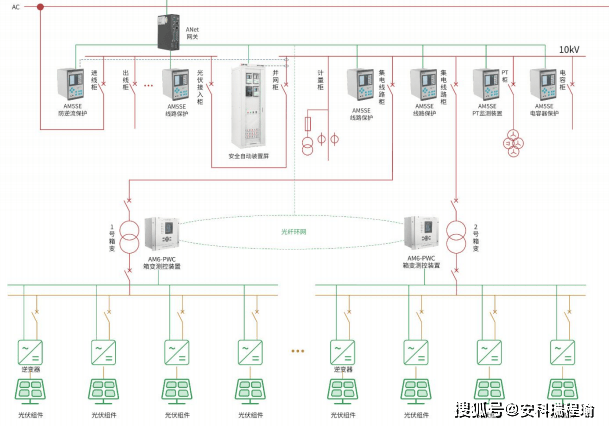

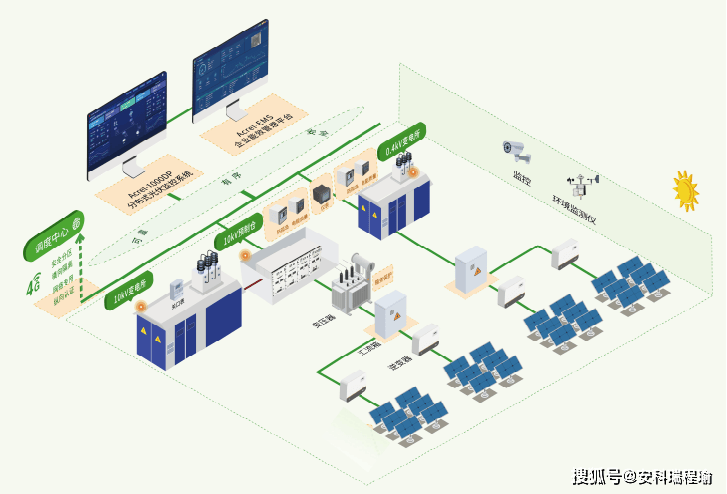

分布式光伏監控系統拓撲圖

分布式光伏監控系統解決方案：

◆全站安全穩定運行

繼電保護及安全自動裝置

◆發電效益與收益

逆變器監測與箱變測控

光功率預測

防逆流保護與控制策略

◆標準規范并網

AGC/AVC控制系統

調度自動化

安全防護

◆全站電力監控與運維

環境輔控系統

視頻監控系統

Tip

06

分布式光伏監控系統 安全自動裝置

Tip

07

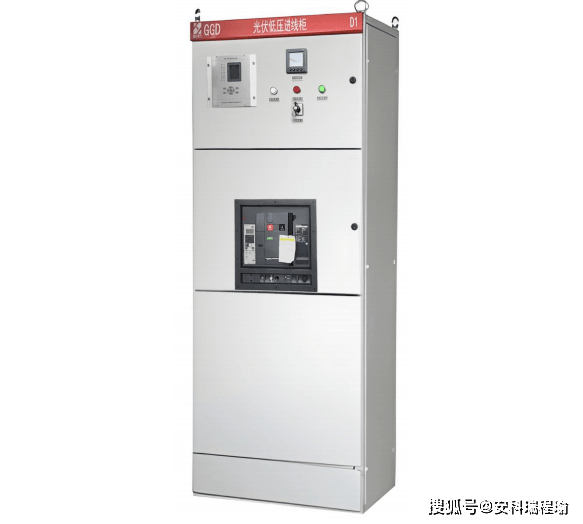

分布式光伏監控系統 安全穩定運行

◆ 光伏集電線路保護：

帶方向過流保護、 電壓 保護、頻率保護等；

◆光伏無功補償電容器保護：

過流保護、 電壓保護等；

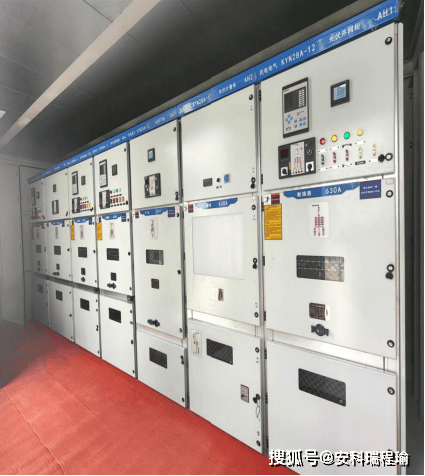

◆光伏并網柜線路保護：

帶方向過流保護、 電壓 保護、頻率保護等；

◆ 光伏PT監測裝置：

過電壓、低電壓、 PT斷線告警等；

◆ 光伏接入柜/光伏并網柜線路光差保護：

光纖差動保護、復壓閉鎖過流保護、零序過流、重合閘等。

Tip

08

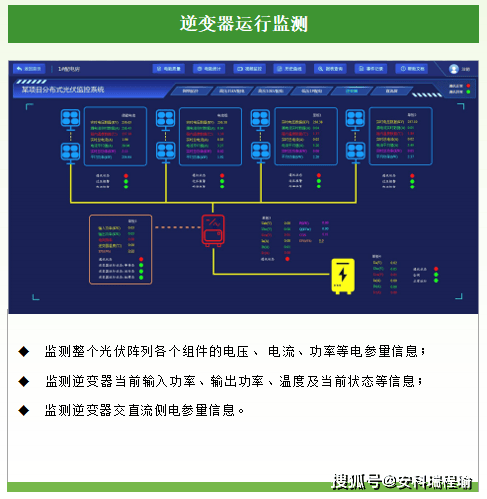

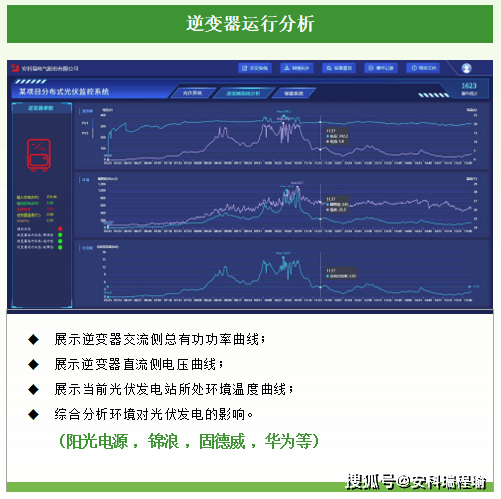

光伏發電效益與收益

逆變器監測與升壓箱變監測

Tip

09

分布式光伏監控系統 箱變測控裝置

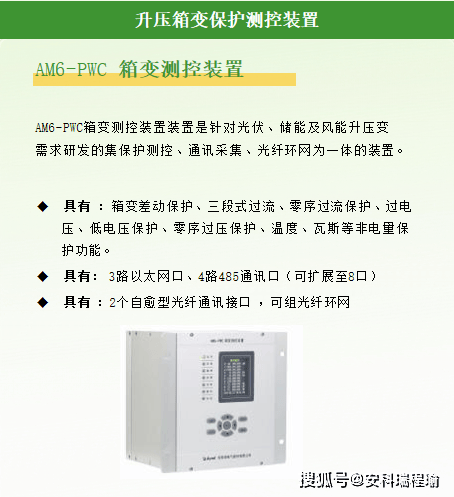

AM6-PWC箱變測控裝置裝置可以采集箱變一次設備開關狀態信號 ，箱變內電參量信號 ，以及逆變器數據

◆ 遙測信號主要包括 ：逆變器直流電壓、直流電流、直流功率、交流電壓、交流電流、功率因數、 當前發電功率、 日發電量、累計發電量等；箱變高、低壓側三相電流、 電壓、功率和變壓器溫度等。

◆遙信信號主要包括 ：逆變器的交、直流斷路器；箱變低壓側斷路器、高壓側負荷開關、箱變高低壓側門等電氣設備的運行狀態信號。

◆控制對象主要包括 ：逆變器（遙調、遙控） 、箱變高壓側負荷開關、箱變低壓側斷路器

Tip

10

分布式光伏監控系統 防逆流柔性調節

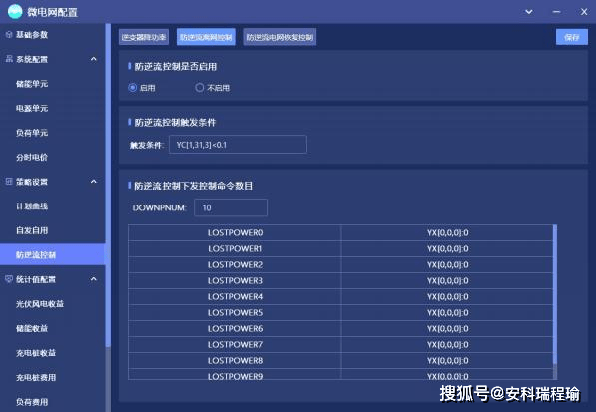

防逆流控制策略

◆ 應用場景：

新能源并網時 ，光伏或儲能發電不允許上送電網時采用防逆流 控制策略 ， 降低光伏發電量 ，或增加可調負荷投入。

◆控制策略：

市電處監測防逆流指標 ，根據逆功率或低功率判斷邏輯降低光 伏有功發電。通過系統調節光伏電場的有功出力。

如光伏電場只有一個光伏并網點 ，則將有功指令下發給該并 網點協調控制器 ， 由協調控制器將指令分配到每臺光伏逆變器。

如電場有多個光伏并網點 ，則采用不同的策略 ，如按比例、 按裕度等 ，將總的有功目標分配到每個光伏并網點協調控制器。 由光伏協調控制器根據光伏的運行狀態及有功指令自行控制光 伏逆變器的功率輸出或啟停。

Tip

11

分布式光伏監控系統 防逆流保護跳閘

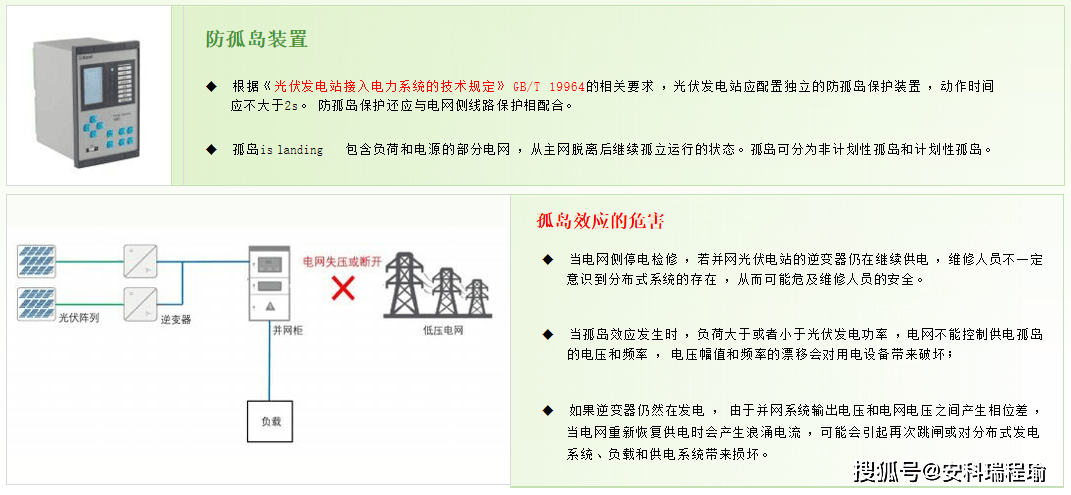

AM5SE-PV防逆流保護裝置

◆ 當光伏并網與市電側進線距離較遠可采用AM5SE-PV系

列主從式防孤島保護裝置。

AM5SE-PVM 主機

AM5SE-PVS 從機

AM5SE-PVS2 從機

◆ 主從機配置建議

建議距離在200m——2公里以內

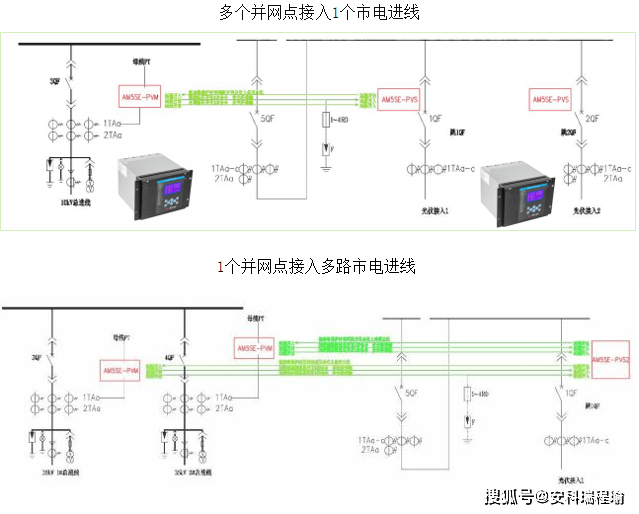

主機安裝在市電進線側 ，監測市電側功率狀態 ，監測到異常 通過光纖鏈路遠程輸出到光伏并網點從機 ，進而做出相應的 保護動作。

若一路市電進線下帶多個并網點 ，主機選用AM5SE-PVM、從 機選用AM5SE-PVS（支持1主5從）。

若當市電進線為多路電源進線帶1或多個并網點 ， 主機選用 AM5SE-PVM、從機選用AM5SE-PVS2（ 1個主機支持5個從機、 1個從機接受4個主機）。

◆ 保護功能

主從機方案四段低功率/低功率恢復合閘

主從機方案逆功率/逆功率恢復合閘

主機防孤島保護

從機防孤島保護

Tip

12

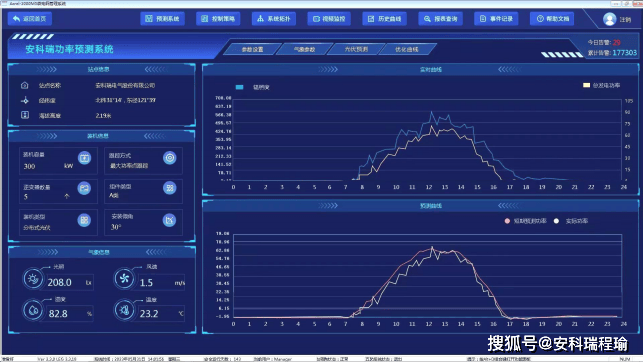

分布式光伏監控系統 光功率預測系統

光功率預測系統

根據GB/T19964《光伏發電站接入電力系統的技術規定》：

中期光伏功率預測結果，

10日月平均準確率應不低于75%。

短期光伏功率預測結果，

日前月平均準確度應不低于85%，

日前預測月平均合格率應不低于85%。

超短期光伏功率預測結果，

第4h預測月平均準確率應不低于90%，

第4h預測月平均合格率應不低于90%。

目前我司預測系統準確度

中期預測合格率在85%；

短期預測合格率在90%以上；

超短期預測合格率在92%以上 ，符合標準要求。

Tip

13

全站電力監控與運維
