【開源分享】高中生大佬手搓開源 RK3588 筆記本電腦

電子發燒友論壇 ? 2025-05-27 08:04 ? 次閱讀

Byran Huang 從零開始打造的開源筆記本電腦,基于 RK3588,搭載 13.3 英寸 4K AMOLED 屏、Cherry MX 機械鍵盤,厚度 <18mm,可以運行 7B 的大模型,續航約 7 小時。?





想象一個技術特性的技能分布圖:屏幕、音頻、性能、制造工藝、觸感、觸控交互、效率、尺寸等諸多維度。而筆記本電腦,正是所有這些特性的平衡點所在。現在,讓我們打造一臺盡可能涵蓋現代商用輕薄本多項特性的設備,當然,必須從零開始打造!


啟動并插入磁性鍵盤


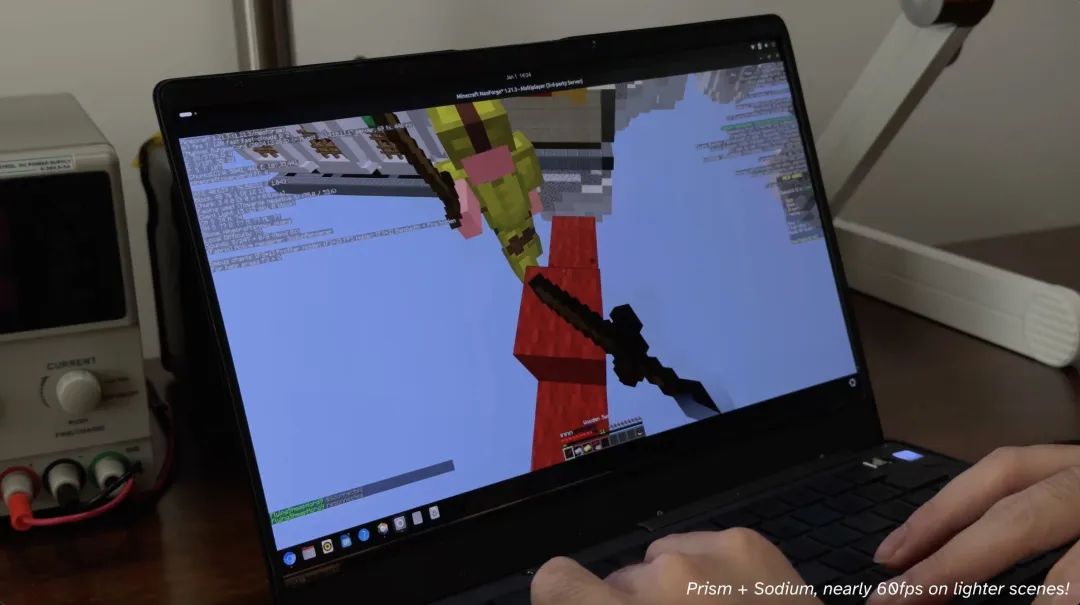

Epic Hypixel Bedwars 游戲

在云中尋找一個電子

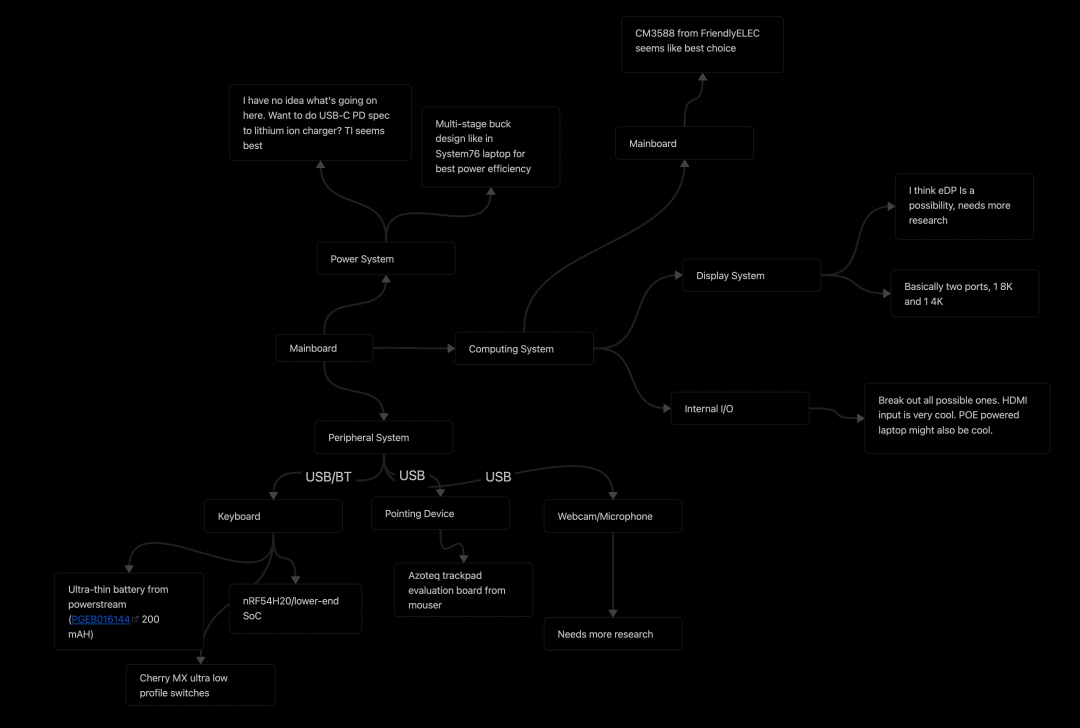

我先繪制了思維導圖,并將其遷移到 Obsidian 中:


簡而言之,我給自己列出了一份雄心勃勃的目標清單:

  • 主板
  • 電源系統
  • 外設
  • 13.3 英寸 4K AMOLED 顯示屏
  • 陽極氧化鋁 CNC 加工的外殼


費米子分析(Fermionic Analysis)芯片選型我將目光投向單板計算機 SoC 方案,因為主板制造商通常會公開發布參考原理圖。從多個維度看,Rockchip RK3588 是當前消費級市場上可獲取的性能最強的芯片。盡管軟件支持尚不完善,但其硬件文檔中包含了大量開發者資源,且提供了豐富的參考設計原理圖。部分關鍵參數:

  • 四核 A76 + 四核 A55
  • Mali-G10 GPU
  • 6 TOPs NPU
  • 8K@60FPS 解碼能力
  • I/O接口:8K顯示輸出、雙USB3.1、PCIe 3.0 x4、HDMI2.1/eDP 1.4等

鑒于項目周期僅有數月,采用類似樹莓派 CM5 的 SoM 方案成為最優解:硬件兼容性有保障,且更易實現緊密集成。選擇 SoM 還能規避內存模組等高速信號傳輸問題。經調研,最終選定 FriendlyElec 的 CM3588 模塊。價格親民、文檔齊全、易于采購。完美之選!


FriendlyElec CM3588 SoM

屏幕選型

登錄 panelook.com,按尺寸與分辨率篩選。作為高像素密度的忠實擁躉,最終鎖定一款 13.3 英寸 4K AMOLED 顯示屏。經淘寶庫存比對,ATNA33TP11成為最佳選擇:該型號全新且庫存充足,畢竟 OLED 存在燒屏風險需謹慎。

高光時刻:屏幕調試期間,通過更換連接器并將主板縮短 2mm 的操作,意外提升了信號完整性,使得 4 組 1.5GHz 信號得以完美傳輸。至于 Linux 驅動適配,需從搭載此屏幕的華碩筆記本系統日志中逆向工程參數,精準調整上電時序等關鍵配置。簡而言之:在非主線 Linux 內核上點亮 4K AMOLED eD P屏幕堪稱地獄級挑戰,具體攻略請關注后續更新。


ATNA33TP11與V2短版評估板聯調實拍

電源系統

電池組厚度需控制在 6mm 以內,四組并聯約占整機內部一半空間。鑒于國內廠商電池現貨采購困難且跨國運輸風險高,轉向美國市場尋源。經篩選,最終鎖定美國 AA Portable Power Corp、batteryspace.com 及 Powerizer 平臺貨源。通過功率測算:4.250Ah3.7V4S= 62.9Wh(峰值放電電流 8A,對應 134.4W 功率輸出),參數達標。

整機電壓峰值為 4.2V * 4 串=16.8V,系統設計兼容 20V USB-C(即100W PD 協議),通過 BQ25713 充電管理芯片實現電能輸入。采用 BQ77915 平衡保護芯片確保充電安全,LTC2943 電量計量芯片精準計算剩余電量。選用 ESP32-S3 模塊作為全局控制器,并將方案導入量產流程。

歷經數日驅動開發與數據手冊攻堅,成功實現充電功能。系統滿載測試通過5A電流驗證,但固件優化尚未完成,目前靜態電流仍偏高(約50mA)。

ESP32 的 USB 接口通過 UART 與主板內部 USB 總線通信傳輸電源數據,操作系統內運行 Python 腳本及內核模塊,最終將電池信息整合至內核電源服務實現原生顯示。


筆記本內部的 Powertrain V0.234e1ebfc-3a8e-11f0-986f-92fbcf53809c.png電源板的完整圖紙可前往獲取:https://bbs.elecfans.com/jishu_2489933_1_1.html主板設計

基于電池組與屏幕的初步 CAD 布局,我將主板寬度目標設定為小于90mm。

物理I/O接口

最終選定配置如下:

? 雙 USB3.1 Type-C接口

? 單 USB2.0 Type-A接口

? 3.5mm音頻接口

? microSD卡槽

內部擴展:

? M.2 E-key接口連接RTL8852BE WiFi 6 (802.11ax) + BT5.2無線網卡

? M.2 M-key接口支持2242規格的NVMe SSD(若調整機身結構,亦可兼容全尺寸NVMe SSD)

綜合上述設計,主板高度約控制在90mm以內。若詳細展開主板功能實現細節,本文篇幅恐將失控,完整設計解析請移步專題文章。


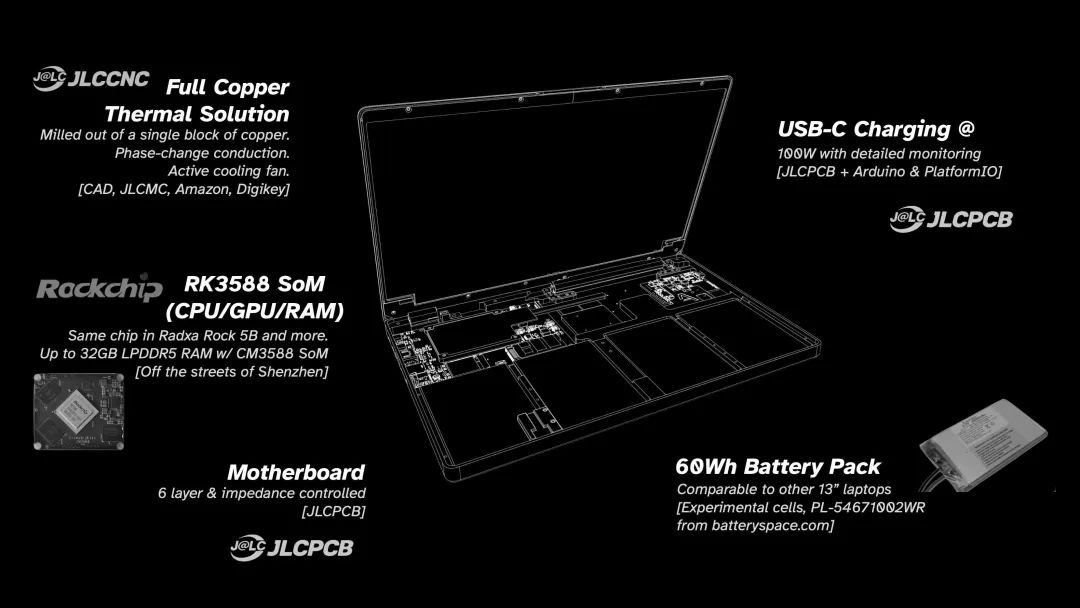

3523c7c0-3a8e-11f0-986f-92fbcf53809c.png主板的完整圖紙可前往以下鏈接獲取:https://bbs.elecfans.com/jishu_2489933_1_1.html353baba6-3a8e-11f0-986f-92fbcf53809c.jpg硬件概覽

系統調校

Joshua Riek 維護的 ubuntu-rockchip 內核/發行版兼具開箱即用的便捷性與深度優化特性。采用 Armbian 內核(基于 Rockchip 官方內核分支)意味著開發者可直接在預配置環境中調用 RK3588 芯片的完整功能。

由于硬件適配工作主要通過 U-Boot 引導程序加載的 DeviceTree(DTS)語言實現,盡管此前毫無 Linux 開發經驗,我充分利用其系統無關性加速試錯流程。

我沒有在 RK3588 上開發和編譯代碼,而是使用我的日常驅動 MacBook 和 Visual Studio Code。一旦我對 DTS 進行了修改,就會使用運行 Ubuntu 24.04(與 macOS 共享文件系統和內核)的 Orbstack(虛擬化軟件),并在那里編譯 DeviceTree。

DTSI, DTS,andDTSOverlayFiles (someforSoC,someforother ICs, etc.)->dtcppbinary(preprocessing&linking various DeviceTree definitions)->dtcbinary(DeviceTree compilation)->anyon_e.dtb (compiled DeviceTreebinary!)

通過U-Boot指向自定義編譯的DTB文件,將anyon_e.dtb通過scp命令傳輸至操作系統。執行u-boot-update更新引導配置,重啟后變更生效。

這套流程支撐了顯示配置、PCIe總線、USB 接口等底層硬件調試。最終系統環境為Ubuntu 24.04 LTS + Linux 6.1內核標準安裝。

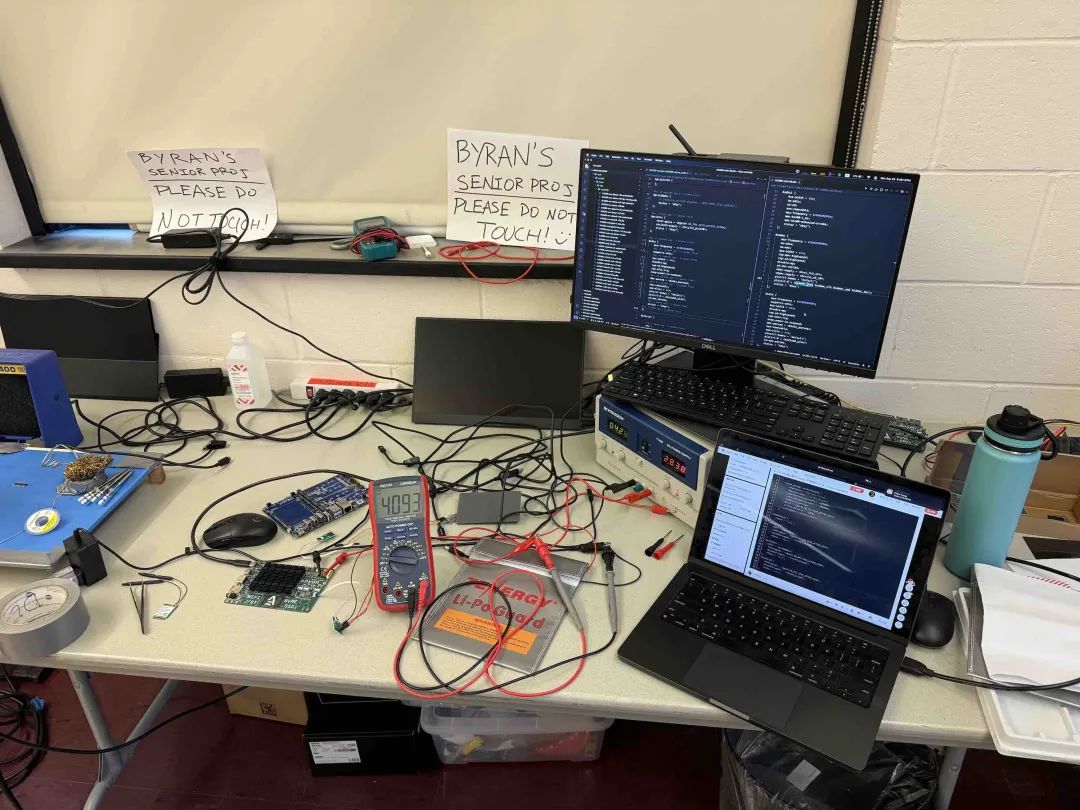

測試電池,編寫DTS


軟件概覽外設開發

試想一下:抽出筆記本鍵盤即可作為獨立無線設備使用!這種設想是否過于瘋狂?或許獨我一人癡迷于此。

身為機械鍵盤狂熱愛好者(曾設計多款 ZMK 固件鍵盤),最終選用 Cherry MX ULP 機械軸以追求極致手感。但內置電池與全機械結構必然增加厚度。我采用 1mm 厚度 200mAh 鋰電池+定制保護板,藏身于鍵行間隙節省約1.6mm PCB空間,搭載 ZMK 固件的 nRF52840 SoC 模塊隱藏于空格鍵下方,通過 Fabworks 定制的 PLA+6061 鋁材疊層結構,將整體厚度壓縮至7mm。

因市面上無適配鍵帽,我啟用了 Bambu Lab X1C 3D 打印機配備 0.15mm 噴嘴進行 PLA 打印。此過程意外開啟硬質合金噴嘴采購深坑:20 枚 0.15mm 噴嘴報價約 40 0美元,倒也不失為一種新嘗試。歷經多次迭代,最終完成全鍵帽打印與組裝。

說到觸控板,開發進程很快。我從一開始就知道我想要一個好的觸控板,但我沒有電容跟蹤開發經驗,所以自己制作一個是不可能的。在網上搜索時,我在 Mouser 找到了 Azoteq PXM0057-401 評估模塊。它有全玻璃表面、多點觸控和 USB 接口。而且,只要 35 美元左右。不過,這種觸控板已經停產,沒有多少替代品。

鍵盤和觸控板都已正常工作,是時候進行最后的修飾了。

357f851a-3a8e-11f0-986f-92fbcf53809c.png鍵盤的完整圖紙可前往以下鏈接獲取:https://bbs.elecfans.com/jishu_2489933_1_1.html35a5bc12-3a8e-11f0-986f-92fbcf53809c.jpg

從左上方起逆時針方向:鍵盤側面輪廓、鍵盤打字、觸控板、背面 1 毫米電池、nRF52840 SoC 區域


OnShape 線框剖視圖

機械結構

在啟動系統設計的同時,我向 JLC 寄送多組 CNC 加工鋁塊進行陽極氧化工藝評估。深灰色氧化層質感最佳,但出于美學偏好,最終選定啞光黑版本。基于 PTC OnShape 平臺,嘗試融合兩大摯愛筆記本系列雷蛇靈刃 (Razer Blade)與 MacBook Pro 的設計語言,打造兼具簡約美學與結構強度的 CAD 模型。得益于可拆卸鍵盤設計,底殼無需螺絲固定,轉由掌托部件直接鎖附機身。

機身設計最大難點在于鉸鏈選型。我采用了 Framework 13.3 英寸鉸鏈方案(因其提供完整 3D 模型),并在 OnShape 中設置運動約束以精確模擬開合角度。

機箱布局相當簡單:底部是電池,右側是電源板,左側是主板,頂部是鉸鏈裝置。還有一個透明的 PETG FDM 打印電源按鈕,可以在定制的 PCB 板上實現背光效果。為了平衡不對稱的鉸鏈(主板太寬造成的),左側也有一根小碳纖維桿。


確保屏幕總成在開合過程中不與內部組件干涉成為一場硬仗。雖然我很早就開始考慮散熱問題,在這里留出了供熱管穿過的縫隙,但要把所有的部件裝進去仍然很難。鍵盤底部與散熱器頂部之間的距離不到半毫米。因為我沒有資源來定制熱管和散熱片解決方案,所以散熱系統受到了限制。為此,我制作了一個全銅 CNC 散熱器和一個連接風扇的熱管。這一切都與 PTM7950 相連。

我還在兩側添加了 PUI 音頻揚聲器。CM3588 的 DAC 音頻無法正常工作,而我的調試時間又不夠,因此我單獨制作了一個 USB 音頻轉換器電路板,并通過一個 D 類放大器進行傳輸。我本來也想制作放大器,但時間不夠了。

在最后組裝時,我混合使用了 JLC 的尼龍粉末選擇性激光燒結 (SLS) 和 FDM 打印 PA6-CF 來制作較小的結構部件。將所有部件與啞光黑 CNC 鋁機箱組裝在一起,我終于擁有了自己的筆記本電腦。

35e7c3a0-3a8e-11f0-986f-92fbcf53809c.jpg項目反思

迄今為止最具挑戰性的課程當屬高二春季學期的量子力學。就在耗費數月求解含時/不含時薛定諤方程之前,我還坐在壁球社團巴士(此squash指運動,非蔬菜)上與友人暢談。某位朋友提議將畢業設計定為打造一臺筆記本——僅此一句,便埋下種子。同年六月,在量子力學課程收官之際,我將項目命名為anyon_e。

打造這臺設備異常艱難。倒計時帶來的精神壓力、橫跨電氣、軟件與機械系統的跨學科持續挑戰,幾乎匯聚了我過往所有技術積累。自五月起,它便占據了我絕大部分心智空間。

受ZMK、KiCAD、Blender等開源項目及無數開源硬件(OSHW)實踐啟發,我愿貢獻自己的微薄之力。將創造的主動權交還到人們手中:無論是創新、想象,還是其他任何形式的探索。以此向"不可能"發起沖鋒。


Byran 的主頁:https://www.byran.ee/

項目倉庫:https://github.com/byrantech/laptop




聲明:本文由電子發燒友社區發布,轉載請注明以上來源。如需平臺(包括:試用+專欄+企業號+學院+技術直播+共建社區)合作及入群交流,請咨詢18925255684(微信同號:elecfans123),謝謝!
