晶振在PCB板上如何布局

揚興科技 ? 2025-05-26 16:11 ? 次閱讀

在很多電路中,系統晶振時鐘頻率很高,干擾諧波出來的能量也強,諧波除了會從輸入與輸出兩條線導出來外,也會從空間輻射出來,這也導致若PCB中對晶振的布局不夠合理,會很容易造成很強的雜散輻射問題,并且一旦產生,很難再通過其他方法來解決,所以在PCB板布局時對晶振和CLK信號線布局非常重要。

· 晶振的等效電路

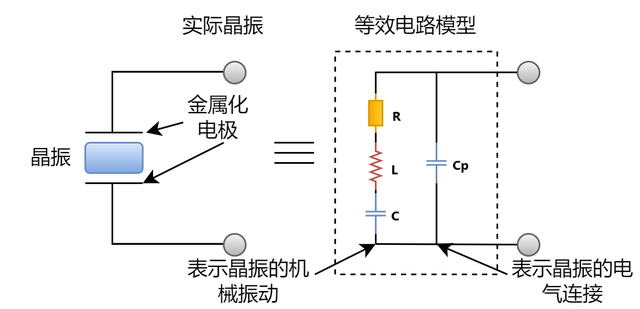

事實上,晶振的作用就像一個串聯的RLC電路。
晶振的等效電路顯示了一個串聯的RLC電路,表示晶振的機械振動,與一個電容并聯表示與晶振的電氣連接,而晶振振蕩器便朝著串聯諧振運行工作。

其中,R是ESR等效串聯電阻,L和C分別是等效電感和電容,Cp為寄生電容。

· 晶振在PCB板的設計布局

作為數字電路中的心臟,晶振影響著整個系統的穩定性,系統晶振的選擇,決定了數字電路的成敗。

由于晶振內部存在石英晶體,受到外部撞擊等情況造成晶體斷裂,很容易造成晶振不起振,所以通常在電路設計時,要考慮晶振的可靠安裝,其位置盡量不要靠近板邊、設備外殼等地方。PCB對晶振布局時通常注意以下幾點:

①晶振不能距離板邊太近、晶振的外殼必須接地,否則易導致晶振輻射雜訊。

在板卡設計時尤其需要注意這點。外殼接地可以避免晶振向外輻射,同時可以屏蔽外來信號對晶振的干擾。如果一定要布置在PCB邊緣,可以在晶振印制線邊上再布一根GND線,同時在包地線上間隔一段距離就打過孔,將晶振包圍起來。

②晶振下方不能布信號線,否則易導致信號線耦合晶振諧波雜訊。

保證完全鋪地,同時在晶振的300mil范圍內不要布線,這樣可以防止晶振干擾其他布線、元器件和層的性能。

③若濾波器件放在晶振下方,且濾波電容與匹配電阻未按照信號流向排布,會使濾波器的濾波效果變差。

耦合電容應盡量靠近晶振的電源引腳,按電源流入方向,依容值從大到小順序擺放。

④時鐘信號的走線應盡量簡短,線寬大一些,在布線長度和遠離發熱源上尋找平衡。

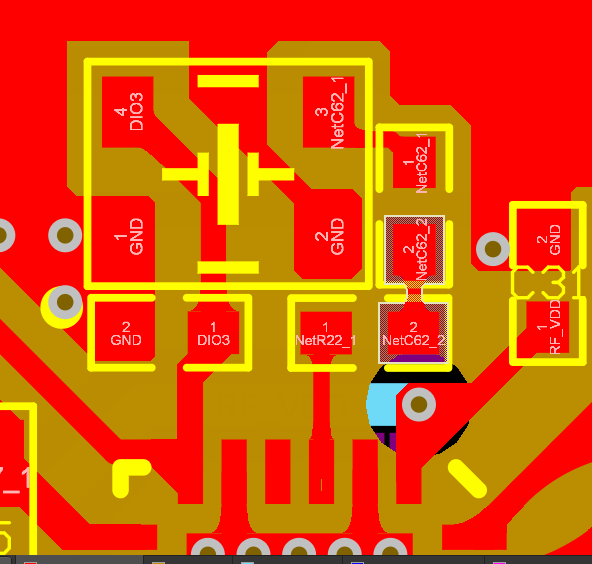

以下圖布局為例,晶振的布局方式會相對更優:

①晶振的濾波電容與匹配電路靠近MCU芯片位置,遠離板邊。

②晶振的濾波電容與匹配電阻按照信號流向排布,靠近晶振擺放整齊緊湊。

③晶振靠近芯片處擺放,到芯片的走線盡量短而直。

在電路系統中,高速時鐘信號線優先級最高。時鐘線是一個敏感信號,頻率越高,要求走線盡量簡短,以保證信號的失真度達到最小。
