一、產品應用設計理念

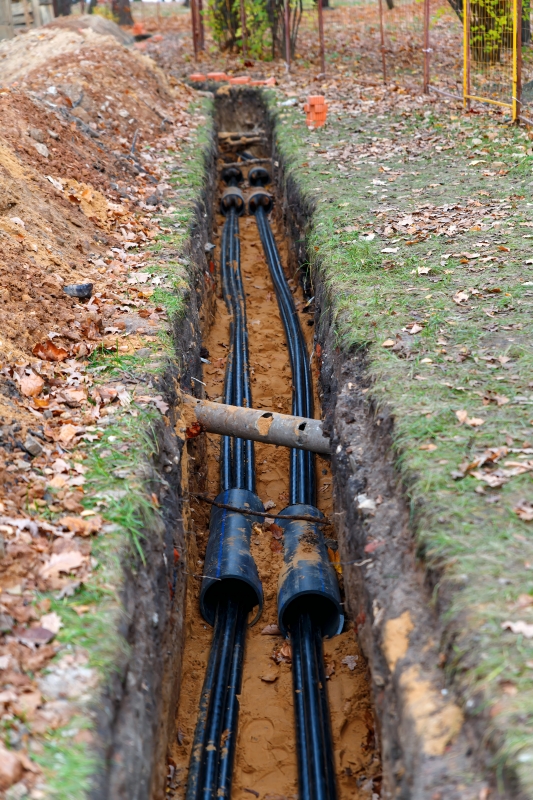

在現代化城市的建設中，越來越多的地方采用建設電纜溝的方式來代替高空架線。與高空架線相比，電纜溝擁有不占地面空間、便于管理維護、可容納多回路線的優勢。由于電纜溝為地下通道，通風較差、散熱較慢、濕度較大，經過長時間積累，電纜周圍的物理環境就會發生變化。輕則導致電纜供電不暢，重則引發火災。因此，在地下電纜的建設過程中，溫度和濕度成為了重要的監測要素。

二、電纜溝測溫現狀分析

（一）無線信號傳輸受限

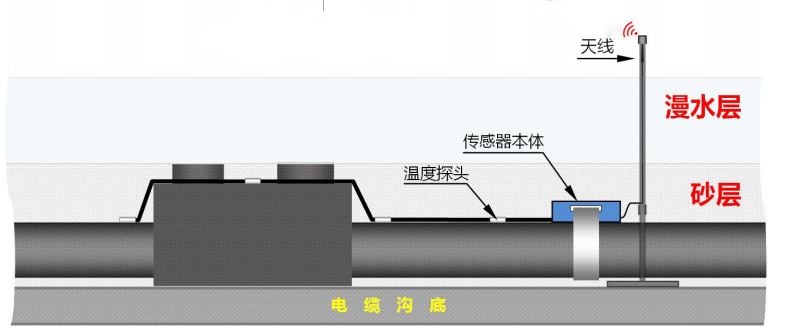

在項目實施中，傳感器在安裝后需覆蓋一層沙子和水泥，并加蓋防火毯。這一結構雖然有效地保護了電纜和接頭，防止外界環境對其造成損傷，但同時也極大地阻礙了無線信號的傳輸，使接收裝置難以穩定接收到數據。尤其是在環境復雜的井下，水位較高，信號完全被屏蔽，在線率降至 0。這種現象嚴重制約了系統的實時監測能力，影響了項目的整體可靠性。

（二）惡劣環境挑戰

許多接頭井存在長期積水的情況，尤其是地下水滲透和雨水積累的問題更為嚴重。即使在抽干后，這些水井往往又會因水分滲入而重新被淹沒，導致設備工作環境極為惡劣。水和泥沙的混合物不僅對設備維護造成了巨大困難，還對信號的穩定傳輸產生了抑制作用。這種持續的惡劣環境大大增加了施工和維護工作的復雜性，并直接影響到系統在線率和數據傳輸?shù)目煽啃浴?/p>

（三）傳感器安裝實施復雜

以往的方案要求每個電纜接頭安裝多達 6 - 12 個傳感器。雖然這種多點布局有助于全面捕捉溫度數據，但安裝過程中需要逐一核對各個傳感器的 ID，增加了施工的復雜性和人為錯誤的風險。同時，后續傳感器維護的繁瑣也顯著提高了項目的整體成本。

（四）單一供電來源

接收裝置依賴于電池供電，理論上使用壽命約為 10 年，但在實際應用中，鋰電池的正常損耗和長時間處于惡劣的環境可能會縮短其壽命，影響系統的長久穩定運行，對項目實際投入使用產生不利影響。

三、電纜溝測溫系統架構

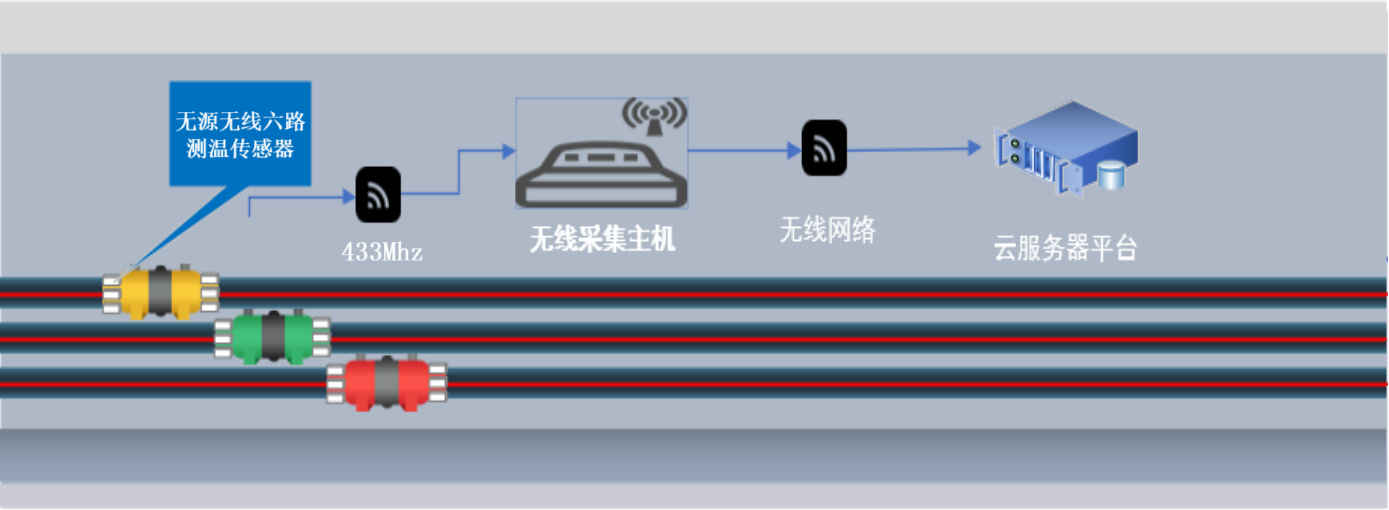

系統組成

本系統由無源無線六路測溫傳感器、環境監控主機以及環境監控云平臺這三大核心部件協同構成。測溫傳感器精準采集溫度數據，依據預設周期，將數據上傳至環境監控主機。主機再借助穩定的 4G 傳輸，將數據傳遞至環境監控云平臺。用戶可根據現場條件與實際需求，靈活安裝多組測溫傳感器進行分段測量，有效提升監控?cái)?shù)據的準確性與可靠性。

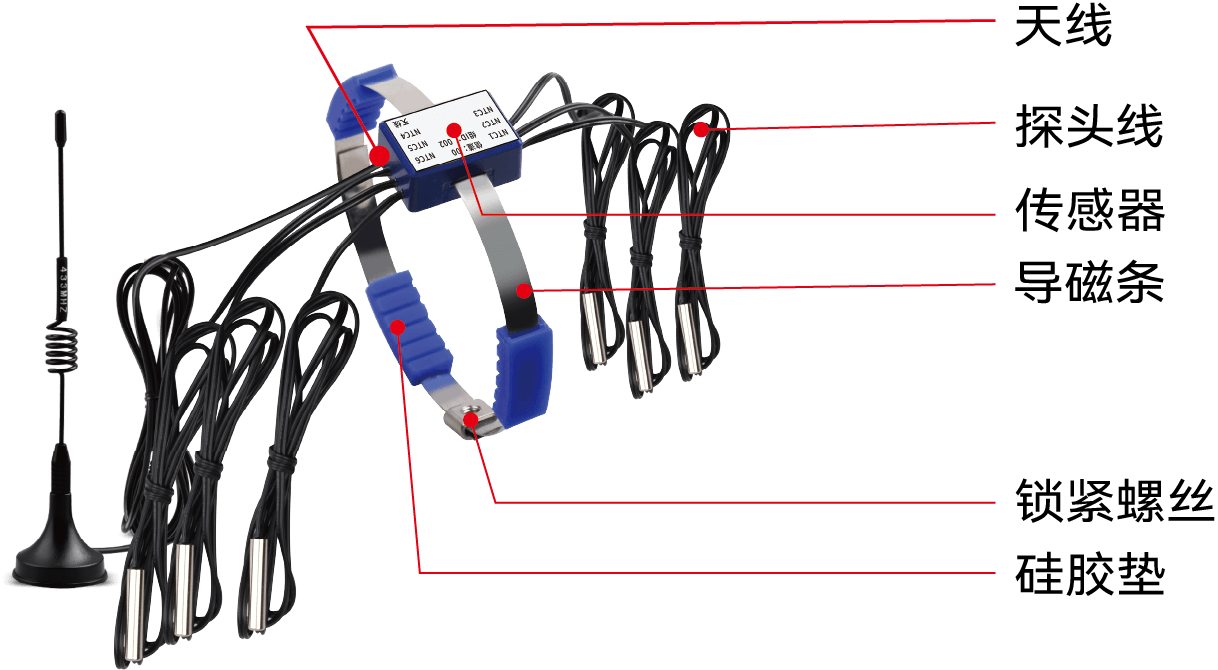

（系統架構一）溫度傳感器

（1）高精度與穩定性：選用進口工業級微處理芯片和高精度溫度傳感器，確保數據采集的可靠性、精準度以及長期穩定運行能力。

（2）防水防塵自取電設計：全面防水防塵，搭配自取電技術，適應電纜溝惡劣環境，減少維護成本，保障設備持續在線運行。

（3）六路外接測溫線技術：?jiǎn)我粋鞲衅魍ㄟ^外接測溫線，輕松實現對電纜接頭兩端、中間及電纜本體的多點測溫，降低安裝難度，確保測溫?cái)?shù)據全面覆蓋。

（4）CT 取能供電：摒棄傳統電池，采用 CT 取能供電，顯著提升供電穩定性，解決電量不足問題，即使在井下惡劣環境中，也能實現長時間穩定運行。

（5）外接天線強信號：外接天線設計，有效抵御沙層、水泥以及高濕度、積水環境對信號的干擾，確保無線信號穩定傳輸，保障數據實時準確。

（系統架構二）監控采集器

（1）強效數據傳輸：支持 4G 網絡和網絡接口雙模式傳輸，可將實時監測數據穩定上傳至監控云平臺，適應不同現場網絡條件，確保數據傳輸高效及時。

（2）堅固耐用外觀：采用鑄鋁合金材質，具備防爆防水功能，設計簡潔大方，能夠抵御惡劣環境的侵蝕，延長設備使用壽命。

（3）實用報警功能：配備脫機短信報警功能，用戶可自定義報警內容，一旦監測數據出現異常，能夠第一時間通知相關人員，及時采取措施。

（4）大容量數據存儲：內置數據存儲模塊，可存儲多達 5000 條歷史數據，為用戶進行數據查詢和分析提供豐富的數據支持。

（5）靈活供電方式：提供電池供電和 CT 取電兩種供電方式選項，可根據現場實際情況靈活選擇，提高設備在現場使用及施工的便利性與適應性。

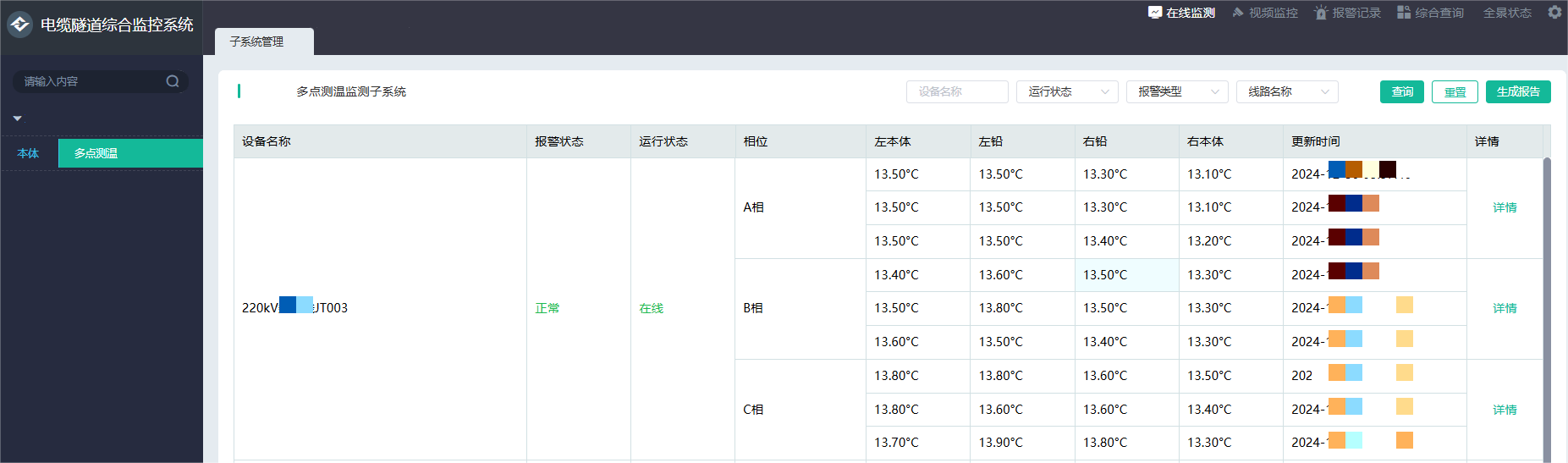

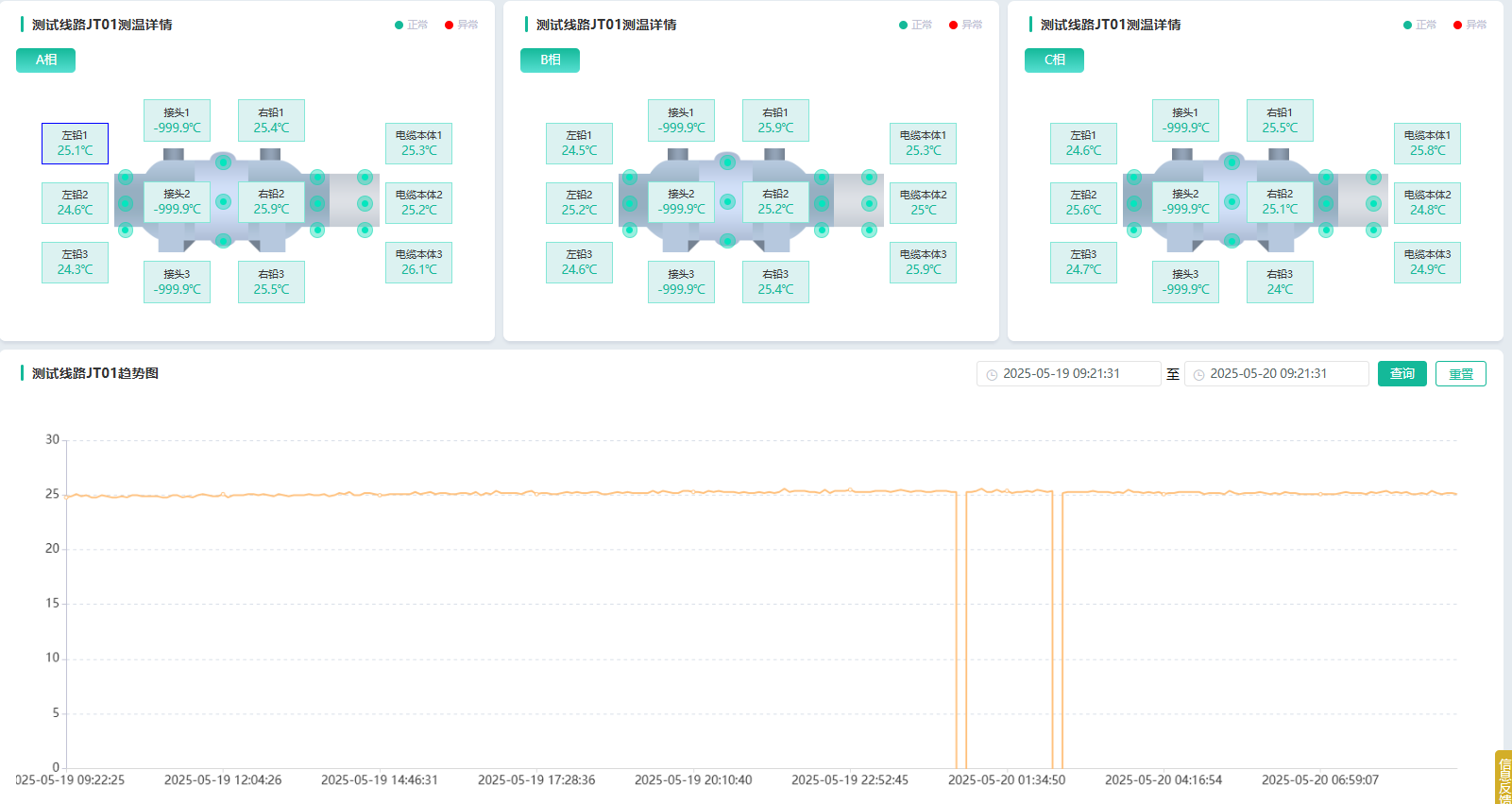

（系統架構三）智能云監控平臺

（1）便捷數據管理：用戶通過手機或電腦登錄環境監控云平臺，即可隨時隨地查看實時數據和歷史數據，并支持?jǐn)?shù)據導出和打印功能，方便用戶對數據進行進一步分析和處理。

（2）智能報警系統：具備數據超限自動告警和設備離線即時報警功能，一旦監測數據超出設定范圍或設備出現異常，系統會及時發出警報，提醒用戶采取相應措施，有效預防事故的發生。

（3）精細系統管理：提供完善的系統管理功能，用戶可對監測設備、用戶權限等進行統一管理，提高系統的使用效率和安全性。

（4）直觀大屏展示：支持大屏可視化展示，將監測數據以直觀的圖表、圖形等形式展示在大屏幕上，方便管理人員實時掌控全局，進行高效決策。

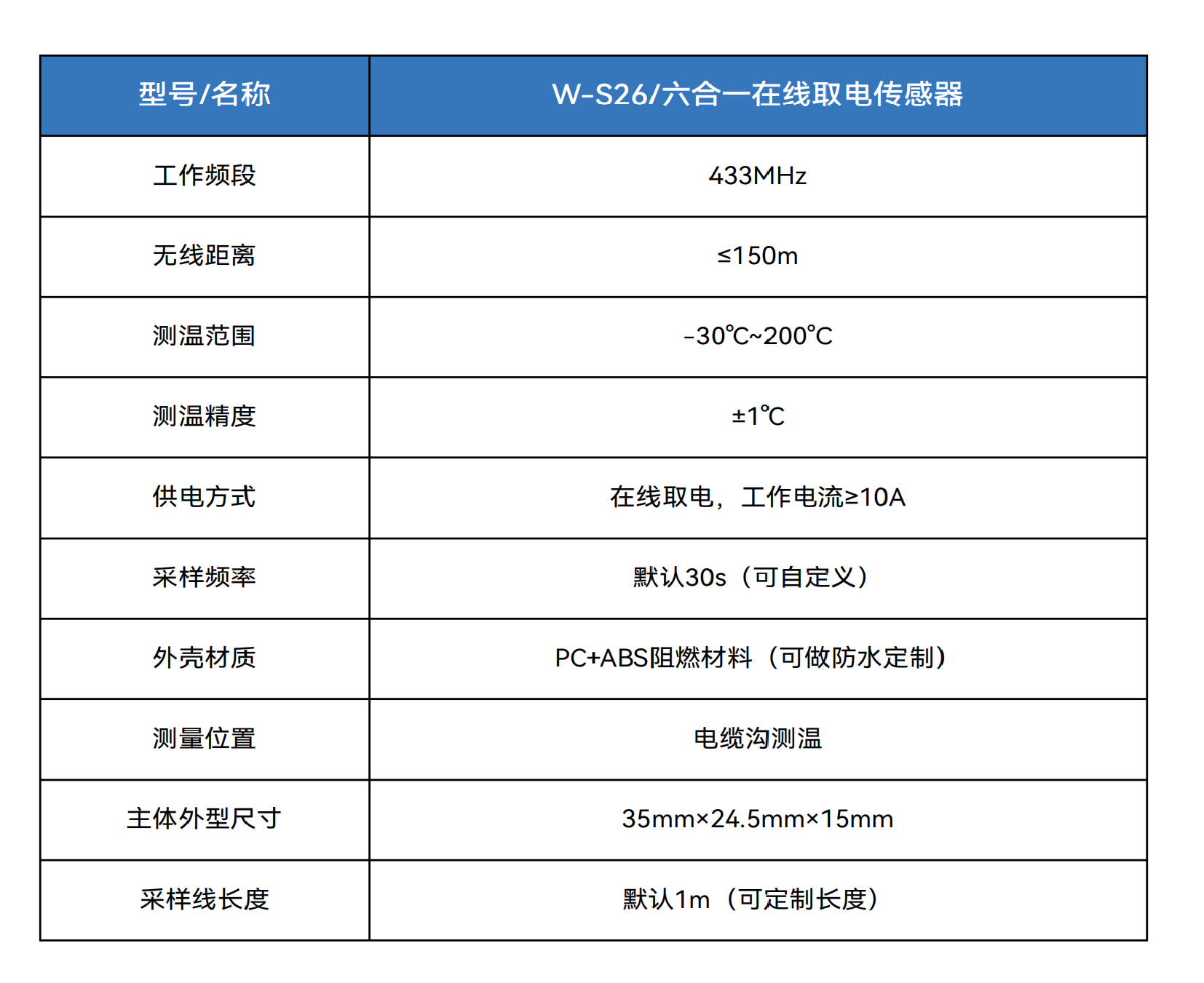

四、電纜溝測溫方案產品介紹

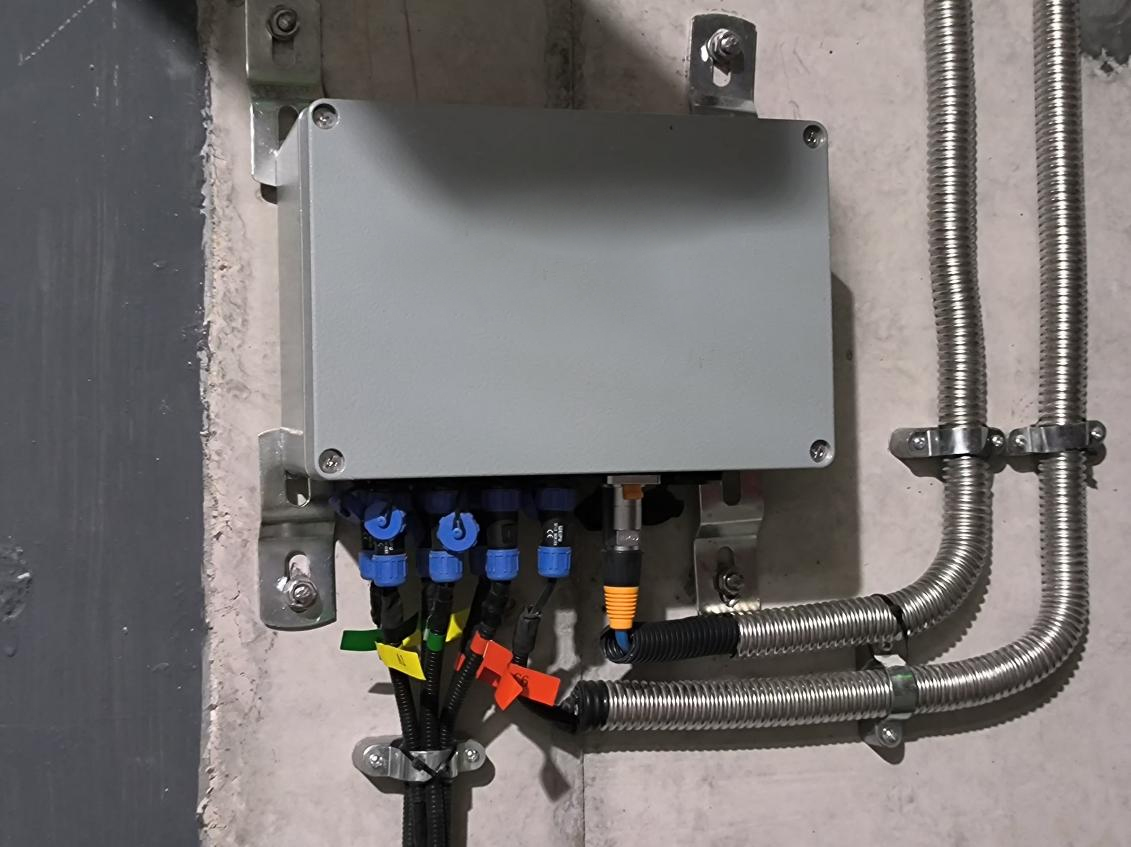

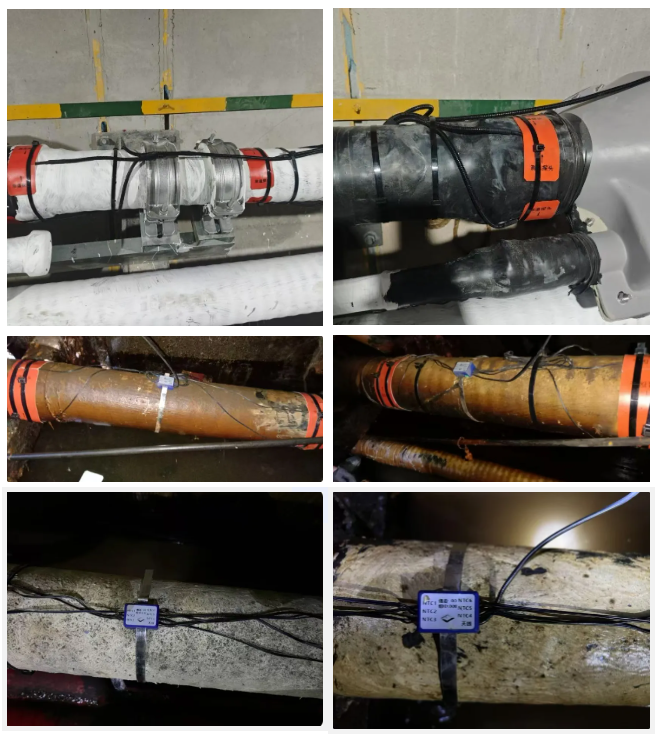

客戶現場施工案例：

五、方案總結及未來展望

在電力行業中，電纜溝測溫系統可用于監測變電站、配電站等場所的電纜運行狀態，預防火災事故的發生；電纜溝測溫系統作為一種高效、智能的監控設備，能夠?qū)崟r(shí)監測電纜的運行溫度，及時發現異常情況，有效預防事故的發生。在實際應用中，應根據具體需求選擇合適的測溫系統和解決方案，提高設備和系統的可靠性、穩定性和安全性。

未來，隨著技術的不斷進步和應用需求的不斷提高，電纜溝測溫系統將朝著更加智能化、高效化和可靠化的方向發展，為電力系統安全穩定運行提供更有力保障。

六、關于穩傳測控

深圳市穩傳測控技術有限公司專注于智能工業電氣領域，是一家集研發、生產與銷售為一體的高新技術企業。我們致力于為客戶提供創新的測控定位測距解決方案。公司擁有一支由資深工程師組成的研發團隊，專注于滿足多樣化客戶需求，提供開關柜操顯裝置、智能測溫系統、多功能儀表、電氣火災監控、智慧用電管理及 UWB 定位解決方案等多樣化產品和服務。

如對我們的產品感興趣或希望探討合作機會，歡迎隨時聯系我們。我們將以專業團隊和優質服務，為您量身定制解決方案！
