太空早已成為人類探索的終極目標之一。在這片廣袤的宇宙中，一場無聲的太空競爭早已悄然進行。當我們仰望星空時，可曾想過在我們深邃的天空中，有著成千上萬的人造地球衛星從頭頂上掠過。

從1957年前蘇聯發射世界第一顆人造衛星斯普特尼克1號(Sputnik-1)，到2014年實現人造衛星千顆(1261顆)在軌，用了整整57年。而到2024年的近萬顆在軌衛星(截止2024年5月全球在軌衛星數量為9770顆)卻僅僅只用了10年時間。這其中有72%是通信衛星，而在這近萬顆衛星中，低軌衛星占了91.5%。

本文分為上下兩篇，上一篇簡述了衛星通信的演進趨勢，本期「下篇」，將為小伙伴們匯總近年來的衛星通信測量方案。

衛星通信系統的發展面臨一系列的挑戰與測試，如巨型低軌星座的組網、高吞吐量、高工作頻段(Ka波段、Q波段、 V波段)、高帶寬、多波束控制(采用相控陣天線)、低成本(要求衛星生產和發射成本更低)等。地面接收終端和衛星之間距離遙遠，因而會影響鏈路預算或造成高路徑損耗。此外，這種超遠距離也是造成較大時間延遲 (RTT) 的原因，該值因時間和仰角而異。相較于地面網絡這是一種范式變化，而低軌衛星以非常快的速度運行，由此將導致頻率載波偏差，也稱多普勒頻移。最后，電離層的無線電波傳播會造成波形極化旋轉，學術界稱之為法拉第旋轉。面對這些技術挑戰，羅德與施瓦茨公司將提供創新的非地面測試的測量解決方案，可幫助客戶在衛星的研發、生產、發射、維護及運營過程中，更好的進行設計、開發和測試，以滿足客戶對性能、成本和時間的要求。

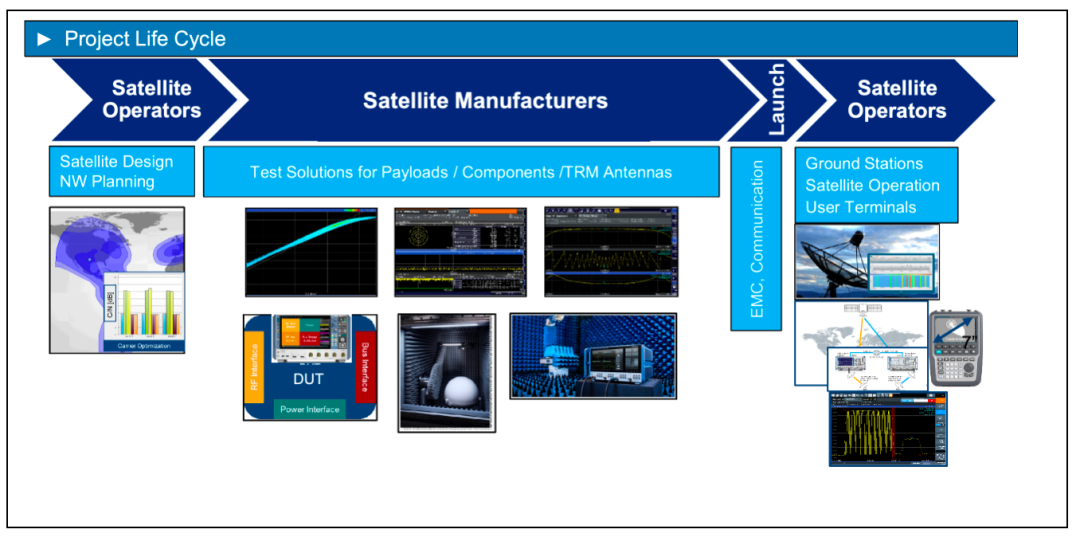

衛星通信網絡主要包括衛星有效載荷、地面站和終端三個部分，據此可將衛星測試分為衛星有效載荷測試、地面站測試和終端測試。下圖顯示了典型的衛星生產流程，測試驗證工作涵蓋了整個流程，說明充分有效的測試對于衛星研發、制造及運行有著非常重要的作用。在不同階段衛星測試的對象不同，包括元件及組件測試、分系統測試、系統性能驗證測試、在軌測試等。

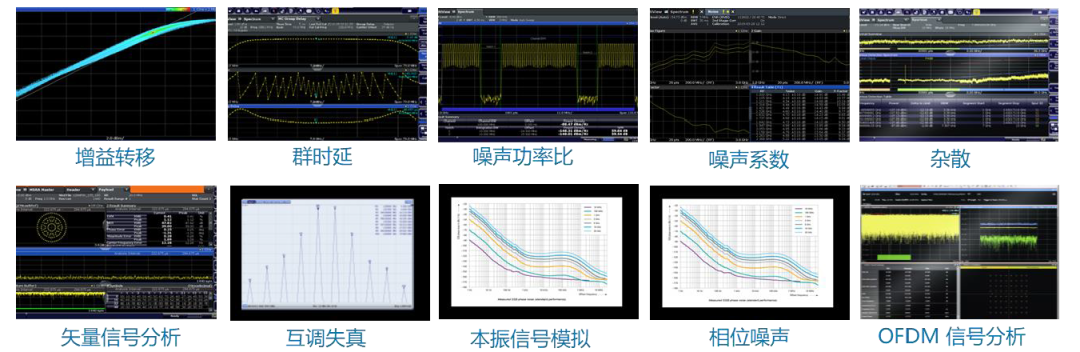

衛星主要測試項目包括增益轉移、互調失真、噪聲系數、噪聲功率比、相位噪聲、雜散、群時延、矢量信號分析、OFDM信號分析等，如下圖所示。

01衛星增益轉移測試

衛星增益轉移測試是對衛星轉發器或組件中功率放大器、變頻器等器件特性進行傳輸參數測量的一種測試。其目的是確定這些器件在不同輸入信號條件下的增益變化情況，以評估它們在衛星通信系統中的性能。具體測試內容有：

1增益壓縮測量

觀察器件在輸入功率增加時，輸出功率是否按比例增加，以及在何種輸入功率水平下開始出現增益壓縮現象，即輸出功率不再隨輸入功率線性增加，這有助于確定器件的最大功率處理能力和線性工作范圍。

2AM/AM 和 AM/PM 測量

AM/AM 測量用于得到器件的增益轉移曲線，即輸入信號幅度變化與輸出信號幅度變化之間的關系。AM/PM 測量則是考察輸入信號幅度變化對輸出信號相位的影響。通過這兩項測量，可以了解器件對信號幅度和相位的調制特性，評估其線性度和對信號質量的影響。

3失真測量

如噪聲功率比(NPR)、鄰道泄漏功率比(ACLR)等指標的測量，用于評估器件在放大或變頻過程中產生的失真程度，確保衛星通信系統中信號的質量和頻譜純度，避免對相鄰信道產生干擾。

測試方法有兩種，基于矢量信號發生器與矢量信號分析儀的測試和基于網絡分析儀的測試。

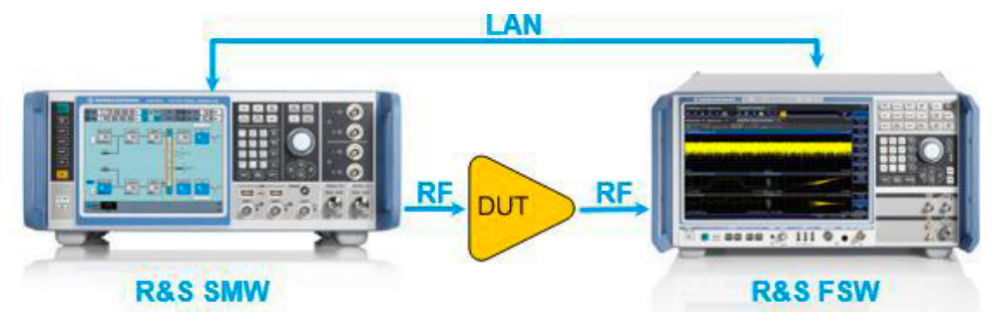

基于矢量信號發生器與矢量信號分析儀的測試將兩者結合使用，如 R&SSMW200A 矢量信號發生器及R&SFSW矢量信號分析儀(配備R&SFSW-K18選件)。R&SFSW-K18可控制R&SSMW200A，使參考信號與被測設備(DUT)發射信號同步，以獲得準確測量結果。這種測量方法可使用連續波功率掃描或數字調制信號作為參考信號來測試設備，能分析高帶寬的放大信號，還可通過直接數字預失真補償記憶效應，借助參數掃描提供三維圖表，用于快速查找 DUT 的最佳工作點。

增益轉移測試

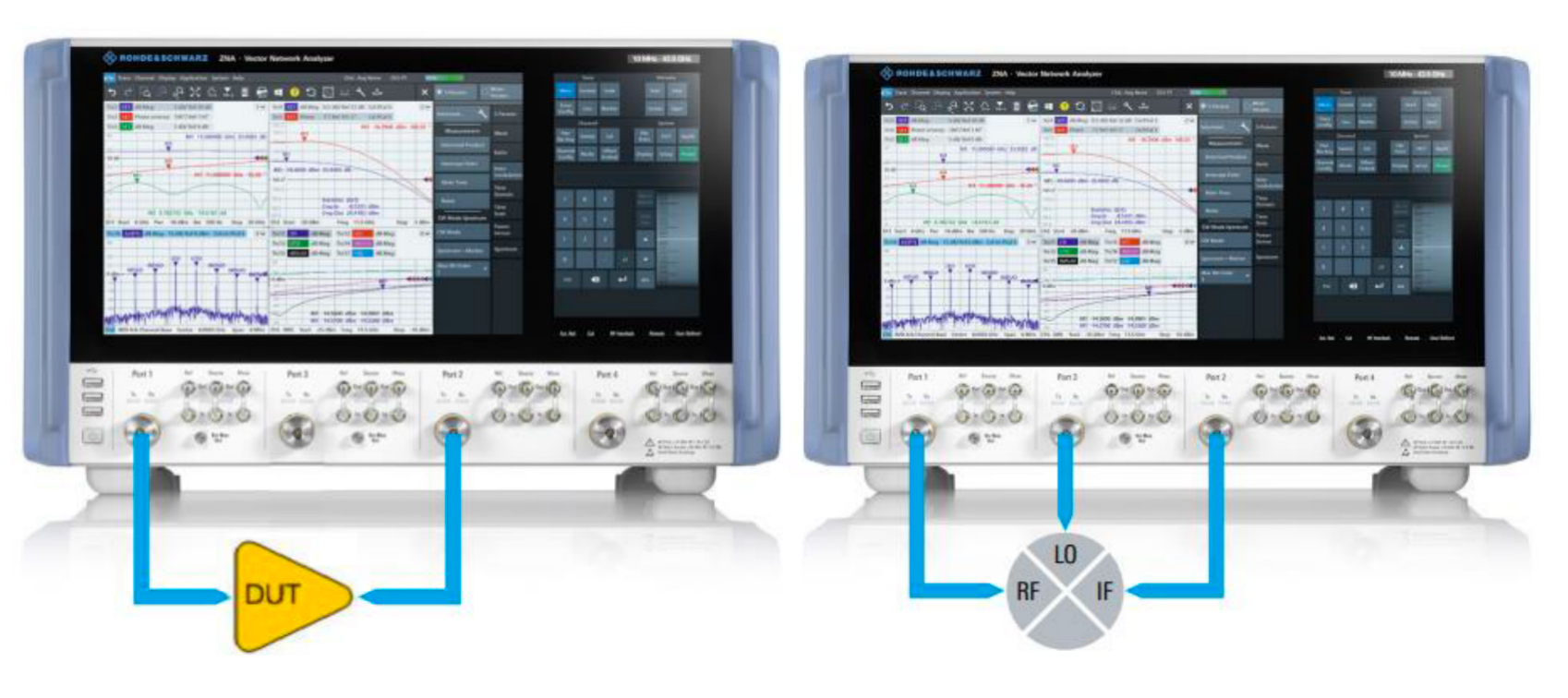

在測試傳輸特性時也可使用矢量網絡分析儀，支持變頻和非變頻元件及組件在連續波或脈沖調制下的測試，支持有源器件的非線性測試。變頻增益或插入損耗的測試方法連接簡單，設置靈活，多個內置源配置條件下，支持一級、二級變頻模式。當DUT的本振信號無法接入時，測量時會存在一定的頻偏，而羅德與施瓦茨公司的矢量網絡分析儀ZNA配置本振頻率跟蹤功能，可以自動糾正信號頻偏保證測量結果的準確性。

傳輸特性測試

02衛星的群時延測試

衛星的群時延測試是用于衡量衛星通信系統中信號傳輸相位失真的一種重要測試。群時延是信號的每個頻率分量的時延相對于頻率的對應關系，一段寬帶信號的所有頻率分量需要保持彼此相同的時延關系即相對相位關系，否則會導致寬帶信號的相位失真。

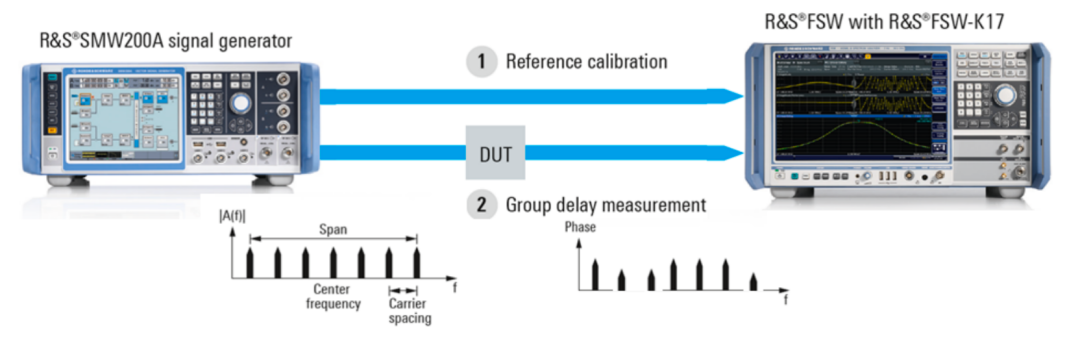

羅德與施瓦茨公司的 R&SSMW200A 信號發生器和 R&SFSW 頻譜分析儀可用于測量衛星轉發器、變頻器和其他組件的絕對和相對群時延。使用SMW200A發射多載波連續波信號作為激勵信號，可設置多載波信號的數量，信號之間的頻率間隔，以滿足被測設備的要求。使用FSW - K17 選件群時延測試選件可進行測量，在FSW 上設置測量參數，包括測量帶寬、頻率范圍、分辨率帶寬等。根據測試需求，選擇合適的測量模式，如絕對群時延測量或相對群時延測量。

使用矢量信號源SMW200A和信號分析儀FSW進行多載波群時延測量

03衛星的噪聲功率比(NPR)測試

衛星的噪聲功率比(Noise Power Ratio，NPR)測試是一種用于評估衛星通信系統中載荷非線性特性的重要測試方法，主要用于反映衛星轉發器中放大器件在大帶寬多通道條件下的幅度線性情況。在實際通信系統中，放大器件的非線性會導致互調失真，影響收發鏈路性能。當信號為寬帶調制信號時，會產生豐富的互調產物，帶內互調產物會干擾信號本身，惡化信噪比。通過 NPR 測試，可以表征這種非線性形成的帶內干擾，真實反映功率放大器在實際使用場景下的非線性特性。

測試方法：采用帶陷波的寬帶調制、寬帶白噪聲信號或者等間隔多音信號作為激勵信號。待測器件輸入該調制信號后，由于被測器件的非線性特性，會在被測器件的輸出端產生互調失真，進而落入陷波內。通過測試通帶內總功率譜密度與陷波中所有互調產物功率譜密度的比值，即可得到 NPR。

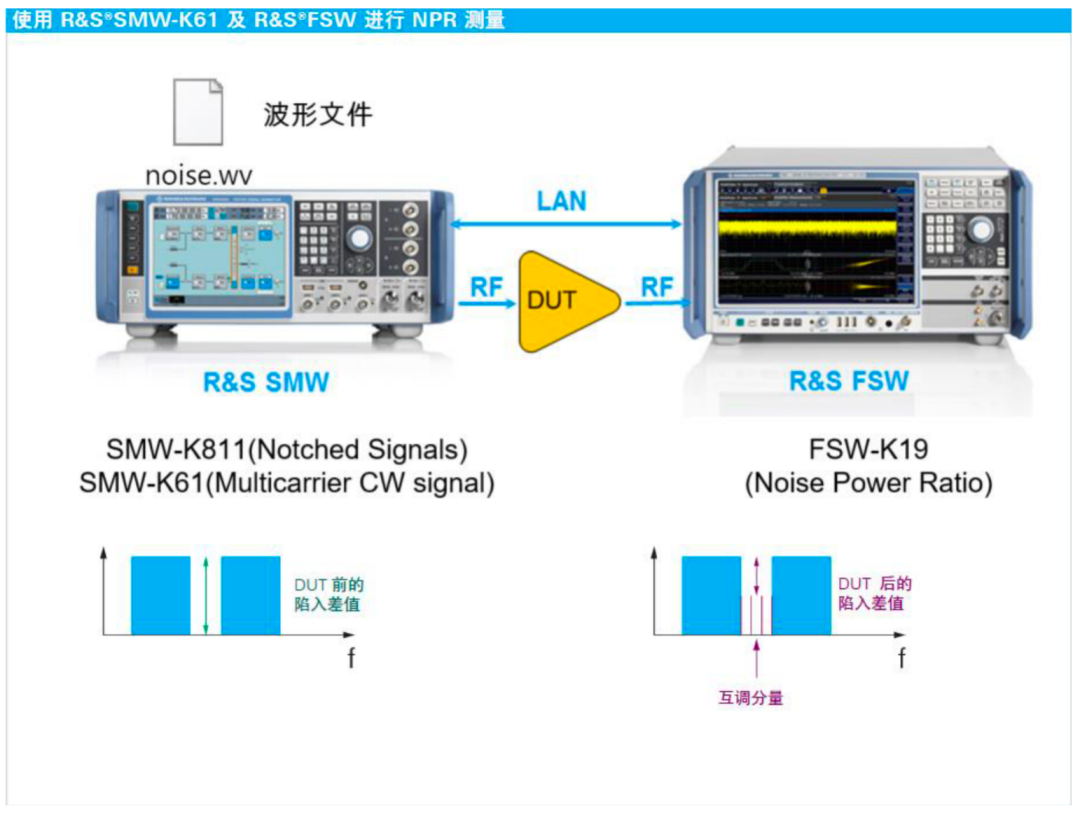

羅德與施瓦茨矢量信號源SMW200A通過不同的選件配置，可支持以上三種激勵信號方式，配置 SMW-K61 選件生成多載波連續波 (MCCW) 信號，用于模擬寬帶信號。減少一組CW單音信號，生成帶陷陡邊且開關比最大值達 50 dB 的帶陷信號。用戶可以使用控制菜單調節信號陷入的位置和寬度。配置SMW-K811 選件生成帶陷陡邊且開關比最大值達 50 dB 的帶陷寬帶信號，信號類型包括ARB, DVB, LTE, OFDM, AWGN等。使用配備R&SFSW-19選件的R&SFSW 信號與頻譜分析儀可以輕松的測量經過 DUT后信號陷波位置的陷入深度。

噪聲功率比NPR測試

在衛星通信中，接收機需要接收非常微弱的信號，而接收機內部的各種元件，如放大器、濾波器等，都會產生噪聲。噪聲系數測試是評估信號通過衛星系統組件時，由于組件內部噪聲的引入而導致的信噪比惡化程度。噪聲系數是衡量衛星接收機性能的重要指標之一。通過測試噪聲系數，可以了解接收機在不同工作條件下對噪聲的抑制能力，評估其是否滿足衛星通信系統的要求。例如，對于高靈敏度的衛星接收機，要求其噪聲系數較低，以保證能夠接收到微弱的衛星信號并還原出高質量的信息。

04噪聲系數測試

衛星通信中的噪聲系數測試常用的兩種方法，即基于頻譜儀噪聲系數測量選件的Y因子法和基于網絡分析儀的噪聲系數測量法。

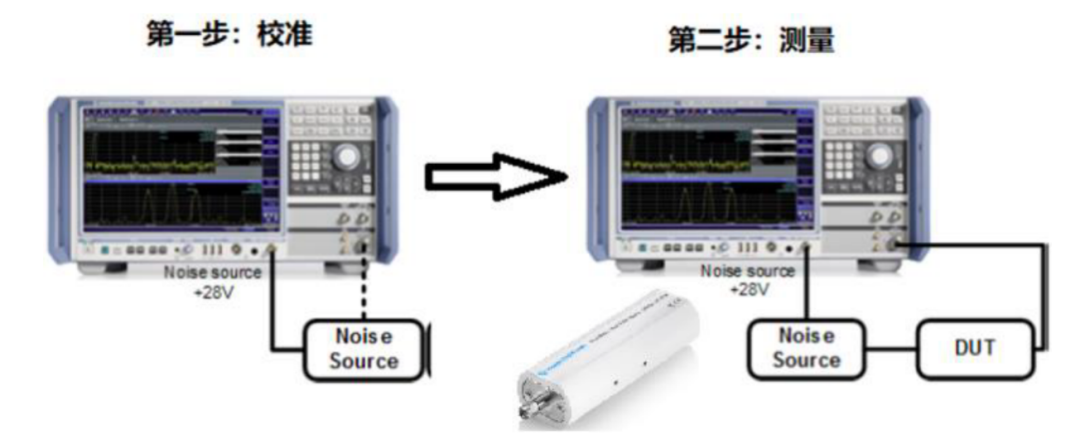

1基于頻譜儀噪聲系數測量選件的Y因子法

使用羅德與施瓦茨公司的信號與頻譜分析儀、噪聲系數測試選件K30以及噪聲源，可以方便、快捷的對變頻、非變頻器件或模塊進行噪聲系數測試。該測試方法基于Y因子理論基礎，操作簡單，經過校準后可以達到較高的測量精度，可同時測量噪聲系數和增益等指標。

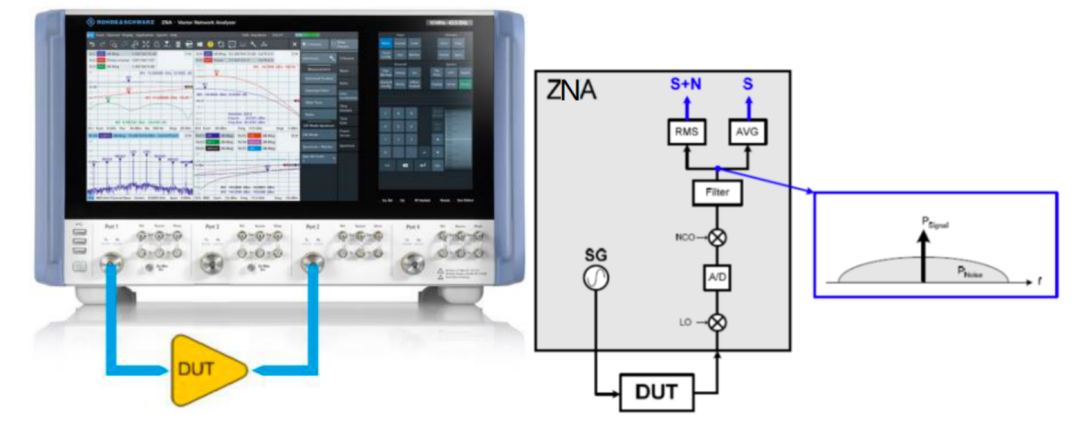

2基于網絡分析儀的噪聲系數測量法

羅德與施瓦茨公司的矢量網絡分析儀ZNA，配備噪聲系數測量選件K30而無需外置噪聲源配合即可完成變頻、非變頻器件的噪聲系數測試。支持一次連接完成增益、噪聲系數、駐波等所有指標測試，提高測試效率，特別適合，元器件測量、芯片級在片測試等。

05雜散測試

衛星系統的雜散測試是防止衛星通信系統包括衛星天線、衛星TR組件、太陽能電池板、控制系統等各種電子設備等部件向外輻射的雜散電磁波對其他衛星、地面通信系統、雷達系統等造成干擾，確保衛星自身的通信、導航、控制等系統不受內部雜散信號的影響，保證衛星系統的穩定性和可靠性。例如，衛星通信系統中的雜散信號如果落入其他衛星的接收頻段，可能會導致其他衛星接收信號錯誤或丟失。如雜散信號可能會竄入衛星的敏感接收電路，降低接收機的靈敏度，影響通信質量。

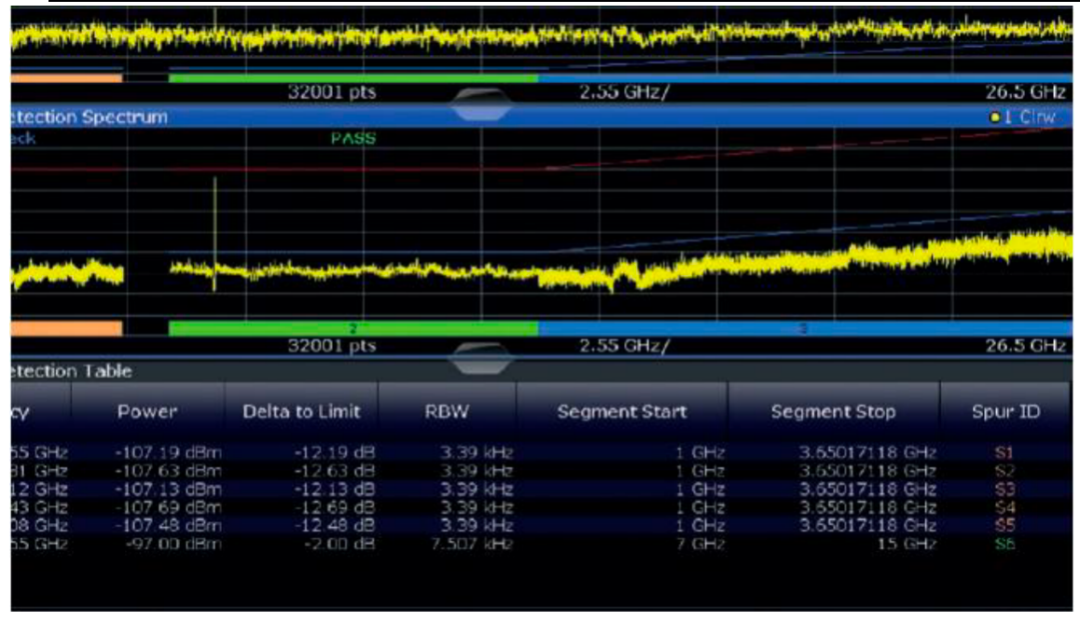

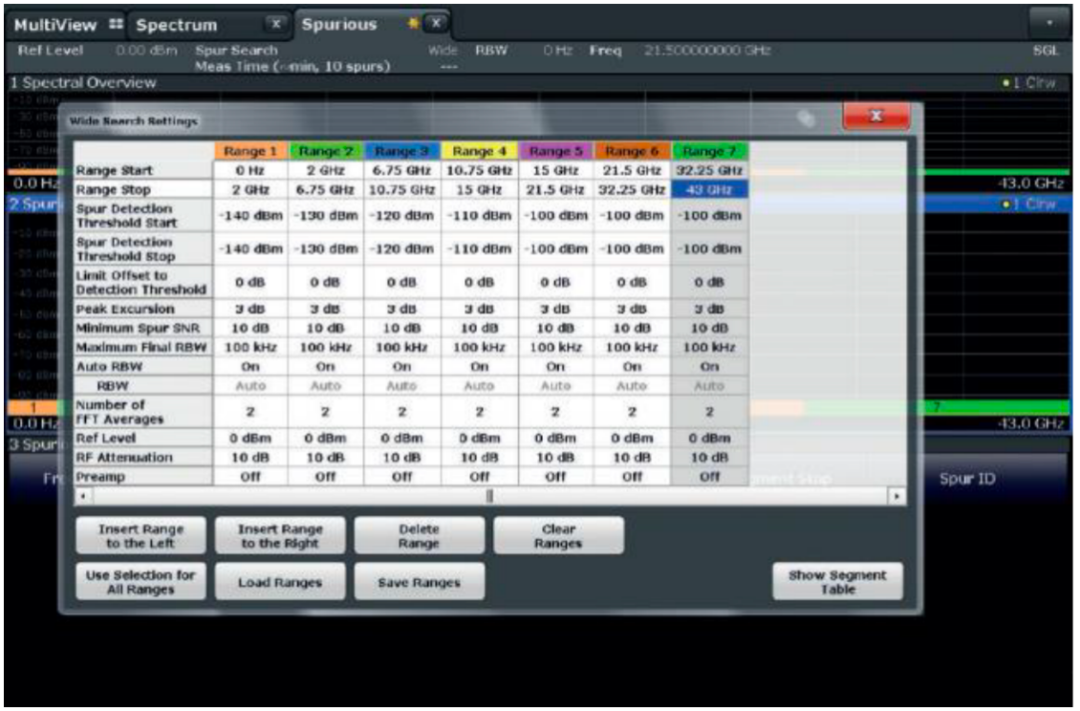

頻譜儀是衛星雜散測試的核心儀器，用于測量雜散信號的頻率、幅度等參數。這就意味著要在寬頻率范圍內檢測極低電平的雜散。一般情況下，需要使用窄分辨率帶寬 (RBW) 以便在高靈敏度下進行測量，但這樣一來，測量時間要長得多。即使采用配備 FFT 濾波器的快速頻譜分析儀，雜散檢測也可能花費數小時甚至數天。羅德與施瓦茨公司提供一種新型雜散檢測算法，可自動執行雜散測量并提高測量速度。羅德與施瓦茨公司超寬帶頻譜與信號分析儀R&SFSW具有專門的寬帶雜散測量選件K50，可通過三步法檢測并確定雜散。首先通過快速掃描測定最佳RBW;然后進行二次掃描檢測可能的雜散，每個已知雜散頻率的最終高速搜索可確定峰值是實際雜散、噪聲還是分析儀內部雜散;最后一步，進一步降低RBW以滿足信噪比要求。

06互調測試

衛星TR組件的互調測試通常采取通過向被測設備輸入兩個不同頻率的正弦波信號，這兩個信號經過設備內的非線性元件后會產生互調產物。

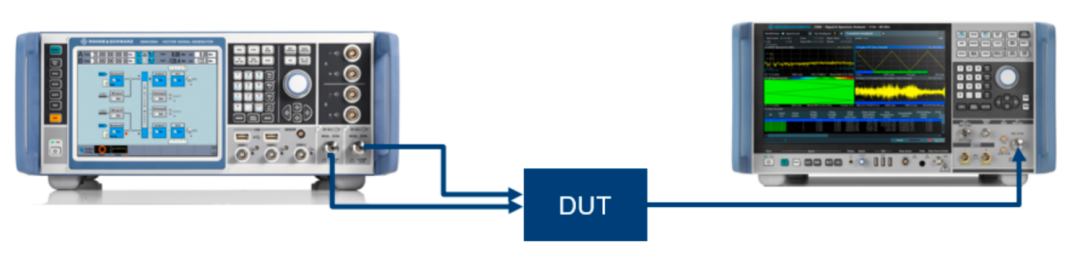

使用羅德與施瓦茨的雙端口信號源SMW200A配合頻譜分析儀FSW來測試互調是很常用的一種測試方法。將雙端口信號源的兩個輸出端口分別通過合適的射頻電纜連接到被測設備的輸入端口。在信號源中設置兩個不同的頻率，這兩個頻率應根據被測設備的工作頻段和測試要求進行選擇。被測設備內部的非線性元件會對這兩個信號進行混頻，產生互調產物。使用頻譜分析儀在被測設備的輸出端測量互調產物的頻率和功率。頻譜分析儀應設置為合適的頻率范圍和分辨率帶寬，以準確測量互調產物的頻譜。

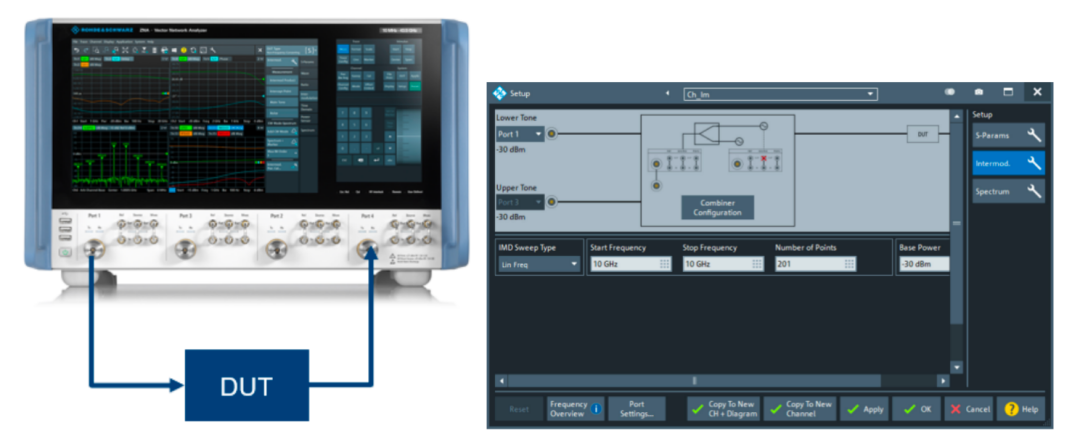

另外，使用羅德與施瓦茨公司高端矢量網絡分析儀ZNA集成的互調測試功能，也可以輕松測試三階、五階、七階等互調指標，使用內置合路器，一個端口就可以輸出雙音信號，支持頻率、功率和雙音間隔多種掃描方式，并提供專門的測試向?qū)В瑴y試更加方便。同時功率校準保證了互調點的測試精度。而且高端矢量網絡分析儀ZNA獨特的內部四源配置，還能夠支持變頻條件下的互調測試。

07相位噪聲測試

衛星系統的相位噪聲是衡量衛星信號純度的重要指標。低相位噪聲意味著信號的相位穩定性高，信號的頻譜更加純凈，能夠更準確地傳輸和接收信息。相位噪聲會導致信號的相位抖動，進而影響解調的準確性，增加誤碼率。因此，在衛星通信處理信號過程中，相位噪聲是及其重要的參數。轉發式或者數字中繼式衛星對信號進行頻譜搬移，都會將本地振蕩器信號相位噪聲疊加到數字調制中，惡化數字信號的調制質量進而影響系統的誤碼率性能。

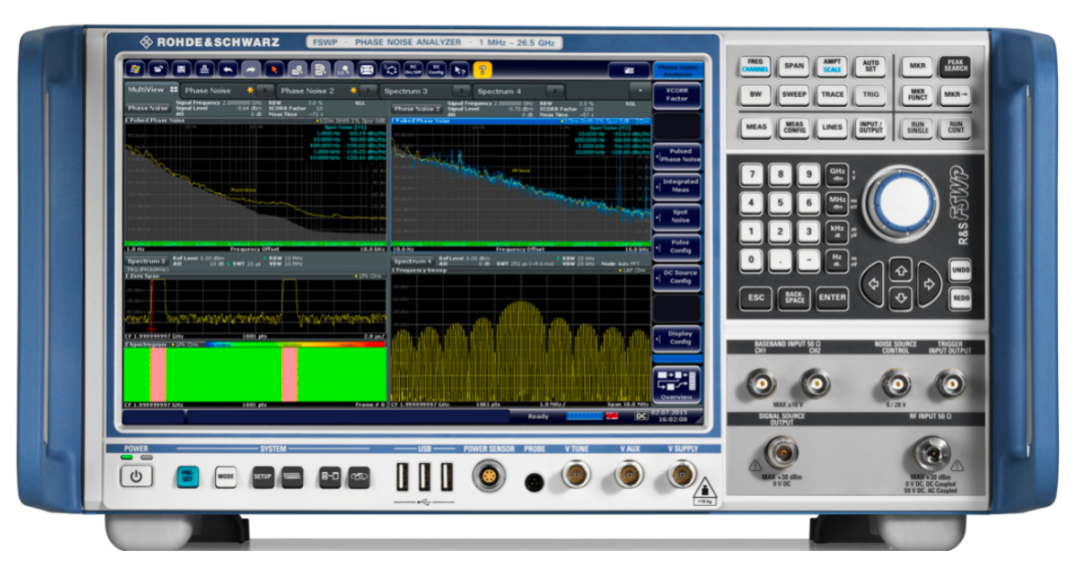

羅德與施瓦茨公司的FSWP、FSPN相位噪聲分析儀采用極低相位噪聲的內部信號源和數字互相關技術，可提供極高的相位噪聲測試靈敏度，創新的基于數字解調的測量方式提供極優的測量速度。FSWP通過配置相關選件，單表可完成連續波相位噪聲測量、脈沖相位噪聲測量以及附加相位噪聲測量。

08衛星信號產生與分析

衛星信號的格式豐富多樣。常見的有基于單載波調制的格式，其在信號傳輸過程中僅依靠單個載波來承載信息，具有結構相對簡單、功率利用效率較高等優勢，在早期衛星通信以及部分對信號處理復雜度要求較低的場景中應用廣泛。同時，DVB(數字視頻廣播)格式也是衛星信號常見格式之一，它專門為數字視頻廣播業務設計，涵蓋了 DVB - S、DVB - S2 等多種標準，具備出色的視頻傳輸性能和靈活的系統配置能力，在全球范圍內的衛星電視廣播等業務中得到了極為廣泛的應用。另外，基于正交頻分復用(OFDM)的衛星信號格式近年來愈發受到青睞，它將高速數據流分割成多個低速子數據流，并分別調制到多個相互正交的子載波上進行傳輸，能有效抵抗多徑衰落和頻率選擇性衰落，顯著提升頻譜利用率，在衛星寬帶通信等需要高數據速率傳輸?shù)念I(lǐng)域發揮著重要作用。這些格式的信號產生和分析都可以利用羅德與施瓦茨公司的超寬帶信號源SMW200A和頻譜與信號分析儀FSW來進行。

1單載波衛星數字調制信號

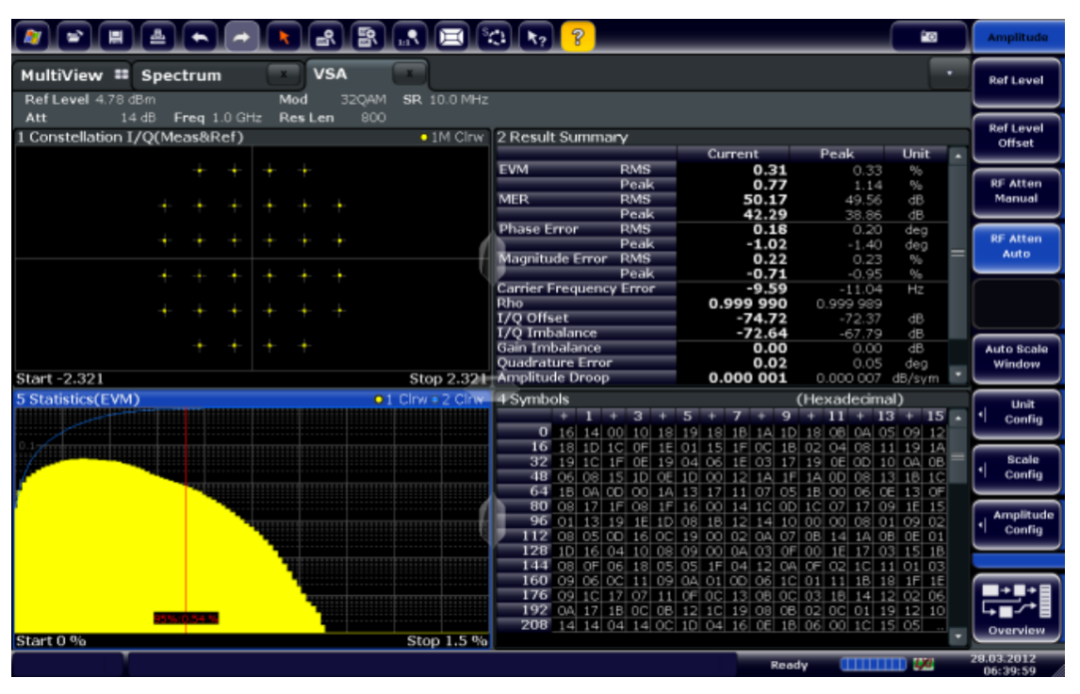

SMW Custom Digital Modulation功能能夠生成各種自定義的數字調制信號，允許用戶根據特定需求設計和實現自己的調制格式。這種靈活性使得SMW能夠支持多種自定義數字調制，用戶可以通過圖形界面或編程接口定義調制參數，包括調制類型、符號率、濾波器類型等，從而滿足不同應用場景的需求。FSW K70選件是對常見的自定義數字調制信號進行分析，可以進行信號符號速率、調制方式、均衡等各項參數的設置，可輕松讀解調信號，實現EVM、BER、相位誤差、幅度誤差、載波頻偏等測量，實現星座圖的顯示。

2DVB衛星信號

羅德與施瓦茨矢量信號源SMW200A支持DVB-S/S2/S2X/RCS2等多種數字視頻廣播衛星調制標準信號的產生。而DVB-S2X 信號針對有效載荷和幀頭部分使用不同的調制方案。可以使FSW-K70 數字調制分析選件和K70M多調制標準分析擴展功能分析同一幀信號中不同調制方式信號。根據此配置，R&SFSW 會根據同樣的 I/Q 數據解調 DVB-S2X 信號幀頭和有效載荷數據，并在不同的窗口中分別顯示性能參數和星座圖等。

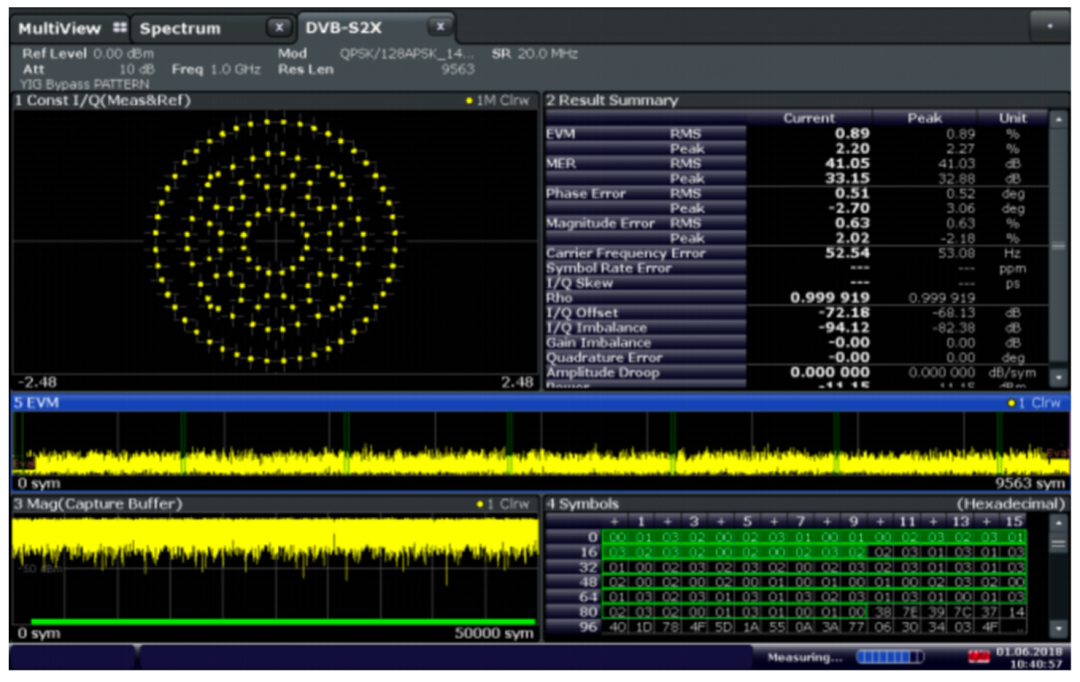

FSW-K70M進行DVB-S2X 信號的解調分析

3OFDM衛星信號的解調

OFDM調制信號體制常見于近年來低軌衛星信號，是一種區別于單載波調制技術的特殊的多載波調制技術。羅德與施瓦茨公司針對自定義的OFDM信號調制與分析，推出了SMW-K114、FSW-K96 OFDM信號調制分析選件。為了最大限度的支持自定義ODFM信號結構，K96選件提供一組Matlab編程環境下的功能函數，根據提供的定義和格式要求，用戶需要按照自定義的OFDM信號產生一個OFDM信號結構描述文件，通過導入此文件，完成對應OFDM信號的解調分析。而產生的OFDM信號結構描述文件，也可以用于產生適用于羅德與施瓦茨公司的矢量信號源SMW200A的波形文件，產生相應的OFDM調制射頻信號。

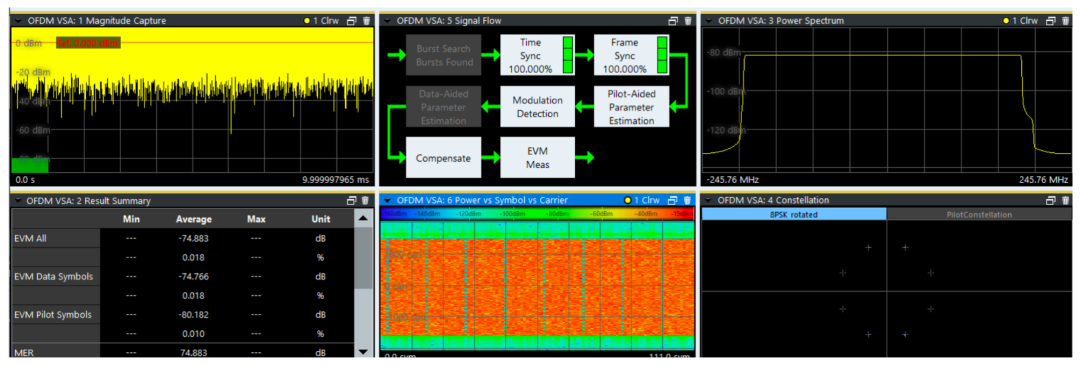

利用FSW K96進行自定義OFDM信號分析

總結與展望

衛星通信和相應的測試技術在過去幾十年中經歷了顯著的發展。最初的5G NR最初被設計為基于地面的公共陸地移動網絡。3GPP Rel-17在5G中引入NTN，從而實現了移動通信技術從地面到太空的飛躍。基于衛星的通信。從長遠來看，在通往未來的6G演進之路上，我們也許將涵蓋從室內小基站、城市宏基站和大功率高塔傘形基站到低空/高空平臺，最后到太空中的LEO和GEO星座的各種系統模型。

綜上所述，我們正在經歷衛星通信由高軌到低軌的蓬勃式發展時代，挑戰與機遇并存。羅德與施瓦茨愿與從業者一起迎接新的測試挑戰。
