1 概述

安科瑞公司ABAT100系列安科瑞直流柜蓄電池在線監測系統，可提供電池的電壓、內阻與內部溫度等電池運行信息，包括SOC、SOH，并可提前對失效的電池進行預警及電池均衡，保障電池組備電時間并延長電池組使用壽命。該系統具有監測功能，安裝、維護與接入非常方便，系統主要由ABAT100-S單電池監測模塊、ABAT100-C組電池監測模塊、ABAT100-HS采集器模塊以及觸摸屏等組成，可通過觸摸屏查詢告警與實時數據、設置參數等，可選配監測平臺實現網絡化集中管理。

2 ABAT100系列安科瑞直流柜蓄電池在線監測系統產品型號

3 產品說明

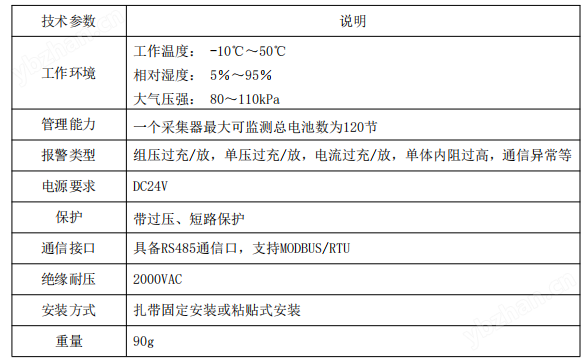

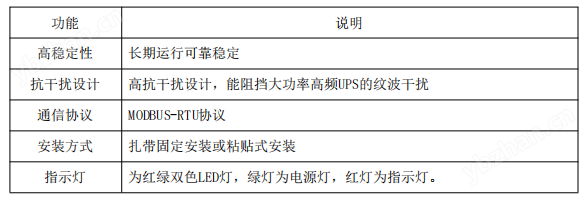

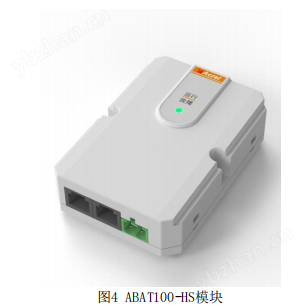

3.1 ABAT100-HS采集器模塊

簡介

ABAT100-HS采集器模塊作為一組電池組的管理模塊，用于讀取前端單電池監測子模塊的電池監測數據，并對數據進行分析處理，可估算每節及整組電池的剩余容量。運行參數可通過搭配觸摸屏直接設置，采集到的數據可直接查看。采集器模塊會自動定期保存電池關鍵數據，并可通過RS485口給第三方監測系統，支持MODBUS協議。

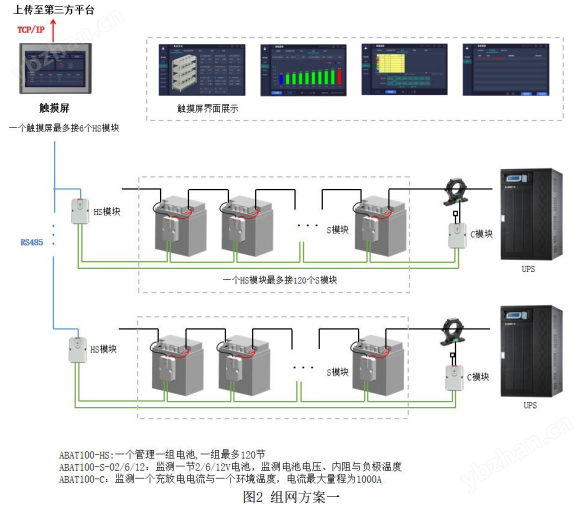

一個采集器模塊管理一組電池，最大可管理模塊數為120個。組網方案一：觸摸屏串口采集組網方案

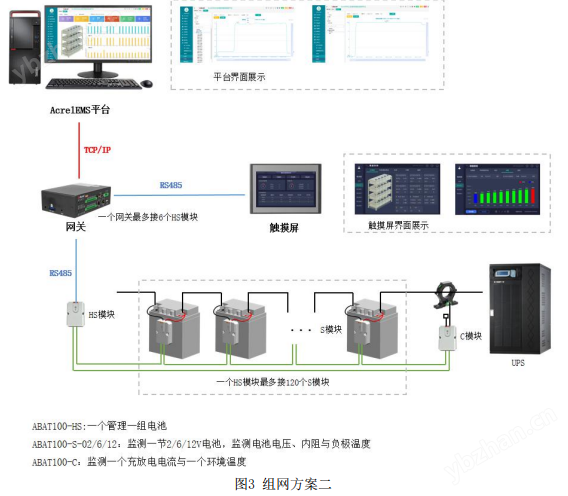

組網方案二：AcrelEMS，EIOT平臺組網方案

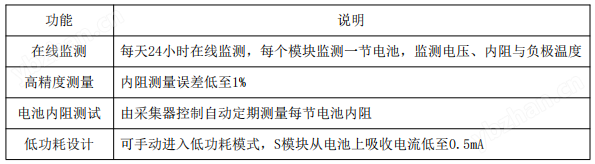

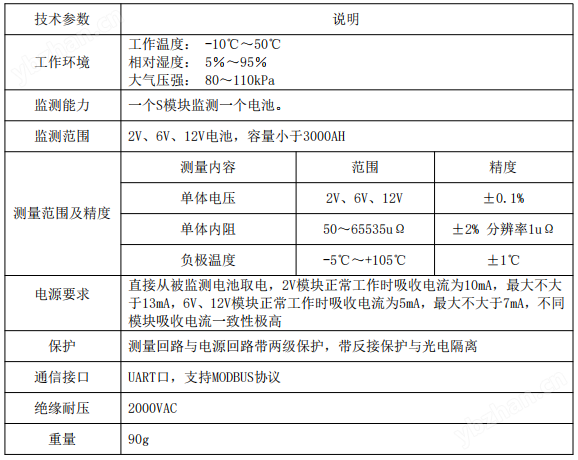

3.2 ABAT100-S單電池監測模塊

簡介

ABAT100-S單電池監測模塊(簡稱S模塊)可以嵌入到現有的監測系統中實現對每節后備電池的電壓、內阻與電池負極溫度的在線監測，符合ANSI/TIA-942標準要求。監測系統通過向S模塊發送MODBUS命令控制與讀取數據，并執行內阻測試，每個S模塊都有一個可設置的地址。S模塊安裝與接線極其簡單方便，可直接貼到電池上，并采用可拆卸連接線，施工時不影響電池運行。

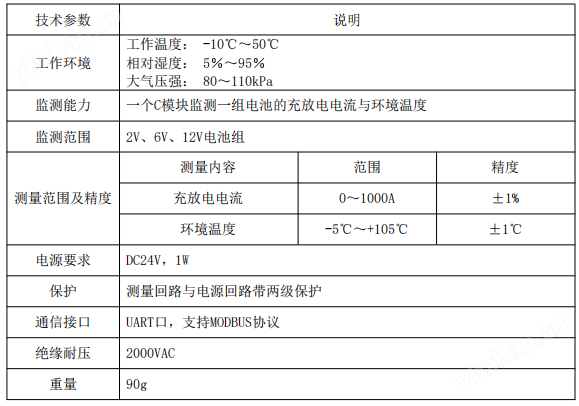

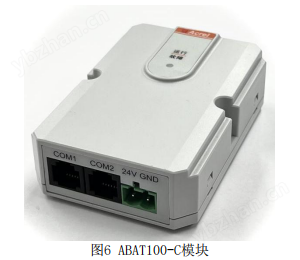

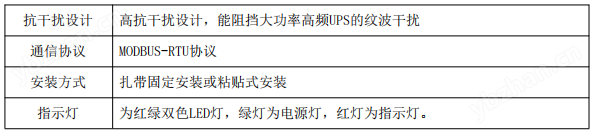

3.3 ABAT100-C模塊

簡介

ABAT100-C組電池監測模塊(簡稱C模塊)可以嵌入到現有的監測系統中實現對電池組充放電電流與環境溫度的在線監測。監測系統通過向C模塊發送MODBUS命令控制與讀取數據，每個C模塊都有一個可設置的地址。C模塊安裝與接線極其簡單方便，可直接貼到電池上，并采用可拆卸連接線，施工時不影響電池運行。
