1. 問題背景與工程挑戰

在傳統工業控制系統中，電機控制面板的硬接線方式通常涉及大量離散 I/O 信號、繼電器邏輯及復雜的端子排連接。

老舊系統常采用Modbus RTU/TCP協議，而現代 PLC（如 Allen-Bradley ControlLogix）多采用EtherNet/IP，協議不兼容導致系統集成困難，需額外網關或定制協議轉換邏輯。

2.EtherNet IP 轉 Modbus TCP網關的工程解決方案

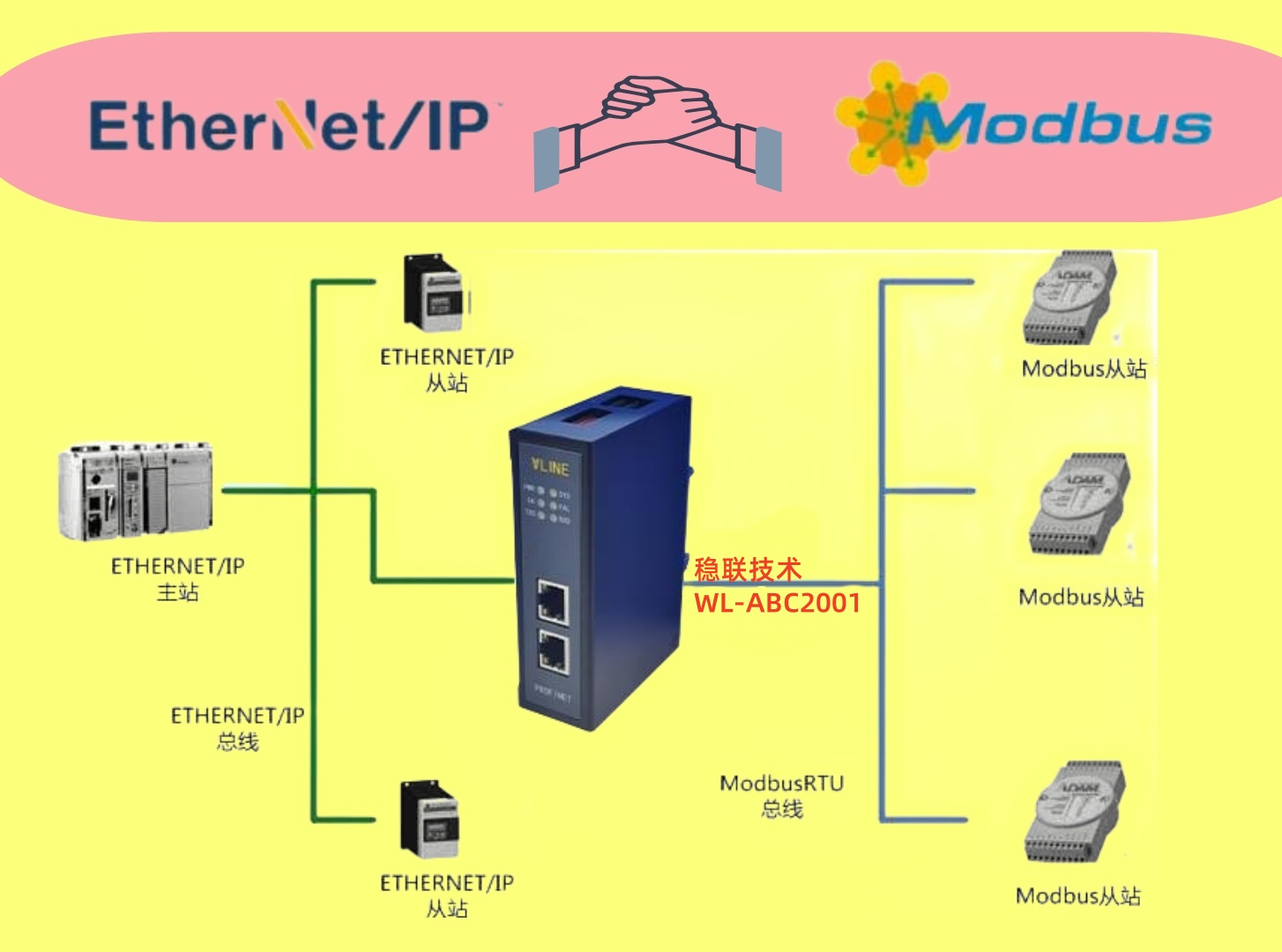

通過部署EtherNet IP轉Modbus TCP協議網關，可實現以下優化：

網絡化架構替代離散接線，減少物理布線：

傳統方案（如測試中的 1 號面板）需 **1492 個端子排**，耗時 **20 小時 5 分鐘**。 采用網關后，僅需單對以太網電纜連接 PLC 與 Modbus TCP 設備編碼器，效率提升，IP67 防護等級設計，適應機柜內高電磁干擾環境。

協議轉換與數據映射

透明化協議轉換： 網關內置 EtherNet/IP 從站協議棧**，直接響應 PLC 的 CIP 數據請求。 將 Modbus TCP 寄存器（如 Holding Register 40001）映射為 EtherNet/IP 標簽（如 `Motor1_Speed`），無需 PLC 額外編程。 支持?jǐn)?shù)據批量讀寫，優化通信效率（如單次請求讀取多個 Modbus 寄存器）。

整體項目更改為EtherNet/IP 轉 Modbus TCP 網關，通過網絡化架構和協議透明化轉換，提升控制系統的部署效率與可維護性。保障老舊設備改造：保留 Modbus TCP 設備，無縫接入 EtherNet/IP 主干網。
