東沃電子（DOWOSEMI）作為專業車規級半導體器件供應商，其產品線全面覆蓋汽車電子應用領域，包括但不限于車燈照明系統、發動機控制單元、車身便捷系統、智能座艙模塊、車載娛樂系統以及空調控制系統等關鍵場景。在汽車照明系統領域，東沃電子重點推出符合AEC-Q101、AEC-Q100等國際車規級認證的全系列半導體解決方案，具體包括：TVS瞬態電壓抑制二極管、ESD靜電保護器件、SBD肖特基二極管、開關二極管、三極管、MOSFET功率器件、LDO線性穩壓器、IC等等。

東沃車規級半導體器件采用高可靠性設計，具有卓越的電氣性能、溫度穩定性及抗干擾能力，可有效應對汽車照明系統在極端溫度、電壓波動及電磁干擾等嚴苛環境下的挑戰，確保系統長期穩定運行，為車輛安全提供全面的保障。

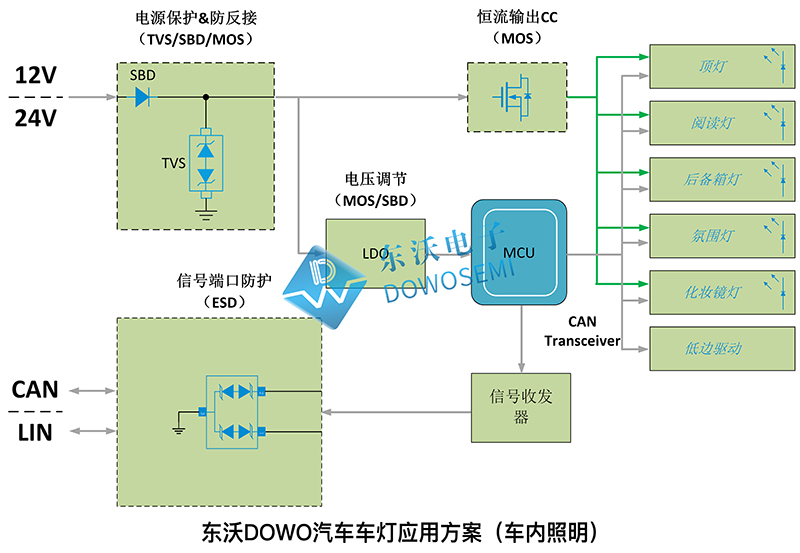

之前分享過汽車前車燈應用方案及車規級半導體器件選型，接下來要分享是：汽車車燈應用方案（車內照明）。汽車內部照明系統是由頂燈、儀表燈、踏步燈、工作燈、氛圍燈、行李廂燈等組成，為駕駛員、乘客提供方便。汽車車燈應用方案圖（車內照明）如下所示：

汽車12V/24V系統DC直流電源口浪涌拋負載防護選型指南

針對12V/24V車載DC電源端口浪涌及過壓防護需求，東沃DOWO提供符合AEC-Q101認證的完整車規級保護解決方案。

1）浪涌過壓保護器件：TVS二極管（瞬態電壓抑制二極管）

√通過ISO 7637-2及ISO 16750-2拋負載標準測試
√提供高效浪涌能量泄放路徑，確保電源端口穩定性

2）防反接保護器件：肖特基勢壘二極管（SBD）

√峰值反向電壓（VRRM）：40V~100V

√平均整流電流（IO）：2A~10A

√具備低正向?qū)▔航担╒F）特性，可有效降低功率損耗

該方案采用雙器件協同保護架構，TVS管負責瞬態過壓吸收，SBD實現電源反接防護，二者均符合AEC-Q101車規可靠性要求，為車載電源系統提供穩定高可靠防護。

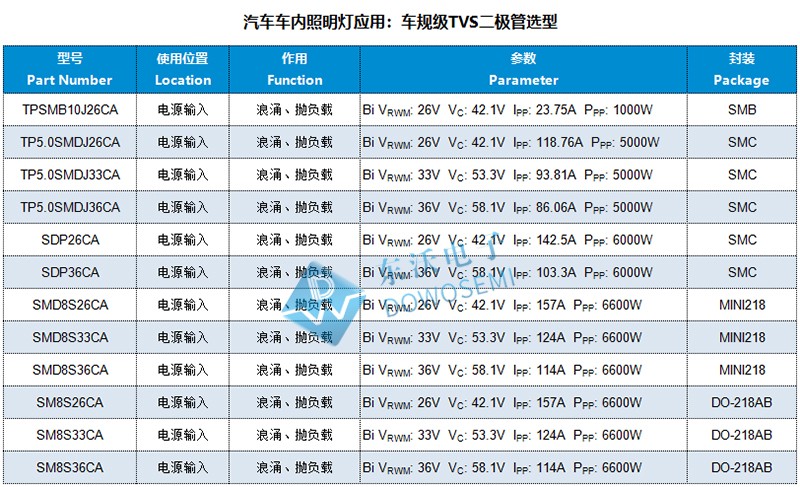

車規級TVS二極管型號選型：TPSMB10J26CA、TP5.0SMDJ26CA、TP5.0SMDJ33CA、TP5.0SMDJ36CA、SDP26CA、SDP36CA、SMD8S26CA、SMD8S33CA、SMD8S36CA、SM8S26CA、SM8S33CA、SM8S36CA。

車規級肖特基二極管型號選型：SS210FLQ、SS36AQ、SP560LQ、SP10100LQ。

汽車車內照明燈CAN/LIN總線接口靜電浪涌防護選型

東沃DOWO推薦選用符合AEC-Q101車規認證的ESD靜電保護器件，為CAN-bus和LIN-bus接口提供可靠的靜電及浪涌防護。該系列器件具備低結電容（Low Cj）和低鉗位電壓（Low Clamping Voltage）特性，可有效抑制高速信號傳輸中的瞬態干擾，確保總線通信的穩定性。

同時，其防護性能嚴格符合IEC 61000-4-2標準最高等級（Level 4）要求：

接觸放電（Contact Discharge）：±30KV
空氣放電（Air Discharge）：±30KV

該解決方案能夠有效防護車載總線系統免受ESD、EFT等電磁干擾，提升整車電子系統的可靠性和抗干擾能力，滿足嚴苛的汽車電子環境應用需求。

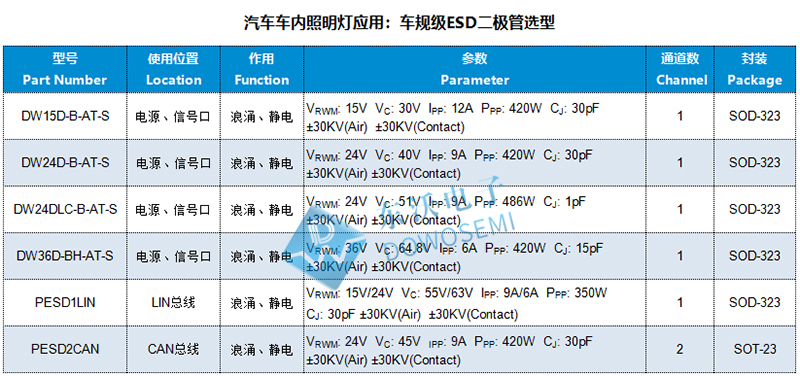

車規級ESD保護器件型號選型：DW15D-B-AT-S、DW24D-B-AT-S、DW24DLC-B-AT-S、DW36D-BH-AT-S、PESD1LIN、PESD2CAN。

汽車車內照明燈信號控制選型

信號控制電路推薦車規級開關二極管、三極管，具備快速響應特性，確保信號傳輸完整性，滿足嚴苛環境下的高可靠性要求。在電源輸入（防反）、輸出（DC/DC）轉換、鉗位等接口推薦選用車規級肖特基二極管，具有低VF、反向恢復時間短等特點。

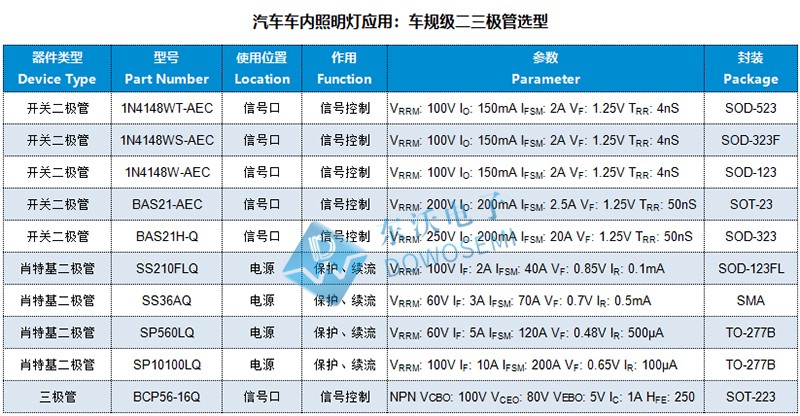

車規級二三極管型號選型：1N4148WT-AEC、1N4148WS-AEC、1N4148W-AEC、BAS21-AEC、BAS21H-Q、SS210FLQ、SS36AQ、SP560LQ、SP10100LQ、BCP56-16Q。

汽車車內照明燈恒流（壓）輸出選型

東沃電DOWO為汽車車內照明燈恒流（壓）輸出電路提供高性能車規級MOSFET解決方案，具體選型推薦如下：

東沃車規級MOS管特性

√寬耐壓范圍：40V~60V，適配主流車載電源系統

√超低閾值電壓（VGS(th)），提升驅動效率

√導通阻抗（RDS(ON)）低，顯著降低導通損耗

√高載流能力，支持大電流穩定輸出

√優化的熱管理設計，確保高溫工況下的可靠性

√通過AEC-Q101車規認證

√適用于LED驅動、電機控制等恒流/恒壓場景，保障輸出穩定性

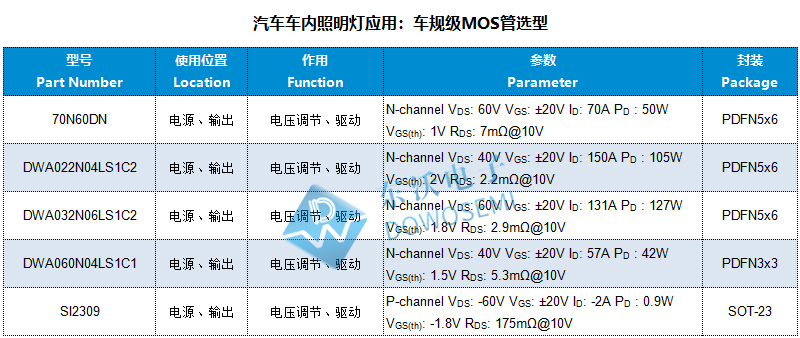

車規級MOS管型號選型：70N60DN、DWA022N04LS1C2、DWA032N06LS1C2、DWA060N04LS1C1、SI2309。

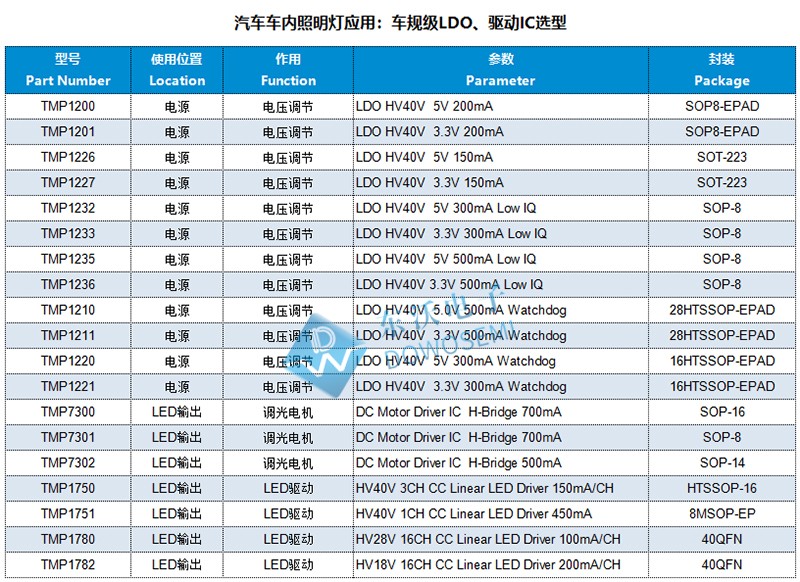

汽車車內照明燈LDO、LED驅動電路IC選型

LDO，東沃技術推薦選用150mA~500mA，具有寬輸入電壓范圍（40V），自帶watchdog等功能，通過AEC-Q100車規認證。LED驅動IC，東沃推薦單、多通道，輸出電流100mA~200mA/CH，通過AEC-Q100車規認證。

車規級LDO 、IC型號選型：TMP1200、TMP1201、TMP1226、TMP1227、TMP1232、TMP1233、TMP1235、TMP1236、TMP1210、TMP1211、TMP1220、TMP1221、TMP7300、TMP7301、TMP7302、TMP1750、TMP1751、TMP1780、TMP1782。

關于汽車車內照明燈應用方案選型指南就分享到這兒了，如需進一步的技術咨詢或方案整改優化，東沃電子FAE團隊提供專業技術支持！
