概述
ADP5587 是一款 I/O 端口擴展器和鍵盤矩陣，適用于需要大型鍵盤矩陣和擴展 I/O 線路的 QWERTY 型電話。I/O 擴展器 IC 可以在移動平臺中解決主處理器 GPIO 數量有限的問題。

ADP5587 采用 2 mm × 2 mm 小型封裝，具有足夠的能力處理所有按鍵掃描和解碼工作，并通過 I^2^C 接口和中斷來標記處理器的按鍵按下和松開操作。ADP5587 使主微處理器無需監控鍵盤，從而將電流消耗降至較低，并增加了處理器帶寬。ADP5587 還配有緩沖器/FIFO 和按鍵事件計數器，借助溢出換行和中斷功能，可處理和跟蹤多達 10 個未處理的按鍵或 GPI 事件。

ADP5587 具有鍵盤鎖功能，可以選擇在按鍵按下和松開時觸發或不觸發中斷。與主處理器的所有通信均使用一條中斷線路和兩條與 I^2^C 兼容的接口線路完成。ADP5587 可配置為最多 8 行 × 10 列的鍵盤矩陣（最多 80 個按鍵）。

當 ADP5587 用于較小的鍵盤矩陣時，可以將未使用的行和列引腳重新配置為通用輸入或輸出。R0 至 R7 表示矩陣的行引腳，而 C0 至 C9 表示列引腳。上電時，所有行和列均默認為 GPI，并且必須將它們編程為鍵盤矩陣的一部分或編程為 GPO。

LFCSP 封裝提供了兩個 I^2^C 地址選項，旨在減少端口爭用幾率，并允許最多兩個 ADP5587 IC 在同一 I^2^C 總線上運行（請參閱訂購指南）。
數據表：*附件：ADP5587移動IO擴展器和QWERTY鍵盤控制器技術手冊.pdf

應用

• 專為需要大型鍵盤矩陣的 QWERTY 型電話而設計的鍵盤和 I/O 端口擴展器
  特性
• 18-GPIO 端口擴展器或 10 × 8 鍵盤矩陣
• GPIO 可配置為 GPI、GPO 和鍵盤行或列
• 具有自動遞增功能的 I^2^C 接口
• 1.65 V 至 3.6 V 工作電壓
• 鍵盤鎖功能
• 開漏中斷輸出
• 按鍵按下和按鍵松開中斷
• 支持電平可編程性的 GPI 中斷
• 可編程的上拉電阻
• 帶有溢出中斷的按鍵事件計數器
• 在復位線路和 GPI 上具有 275 μs 去抖動
• 1 μA 的典型空閑電流
• 55 μA 的典型輪詢電流
• 4 mm × 4 mm LFCSP 封裝
• 間距為 0.4 mm 的小型 2 mm x 2 mm WLCSP 封裝
• LFCSP 封裝可使用多個 I^2^C 地址，允許在同一總線上有多個端口擴展器

框圖

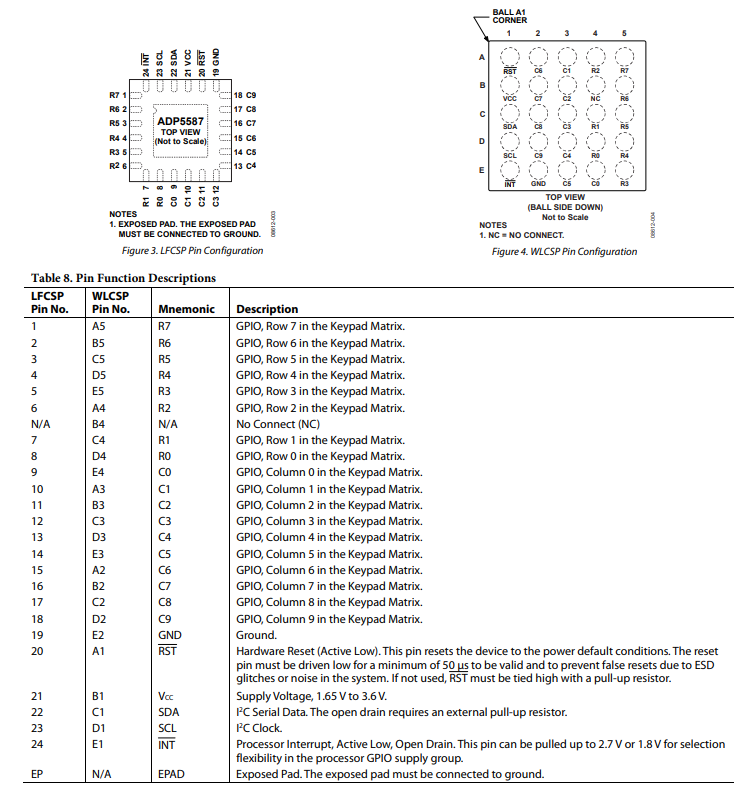

引腳配置描述

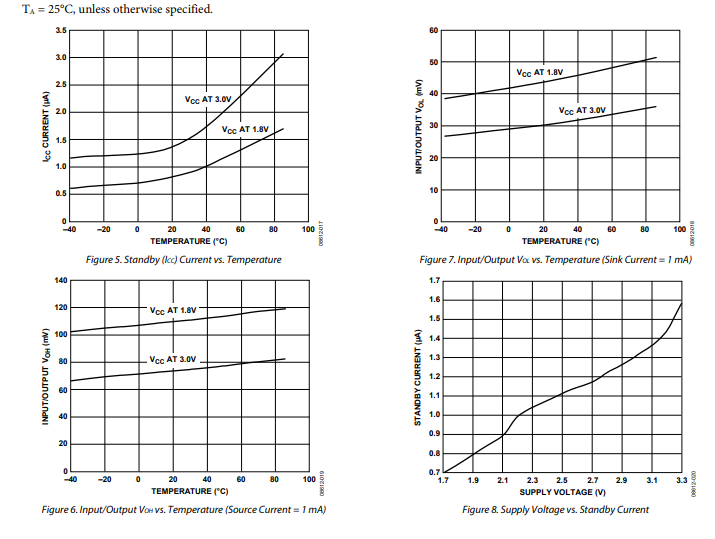

典型性能特征

工作原理

ADPD5587是一款通用型輸入輸出（GPIO）擴展器，可配置為18端口I/O擴展器，或10列×8行的鍵盤矩陣（最多80個按鍵 ）。它非常適用于手機設計及其他便攜式設備，這些設備可能需要擴展鍵盤和/或擴展I/O功能。當需要較小尺寸的鍵盤時，鍵盤矩陣中未使用的GPIO可作為I/O（通用輸入/輸出）和GPI（通用并行接口）使用。所有GPIO（行和列）在加電時默認設置為帶內部上拉和去抖動功能的GPI。

鍵盤操作

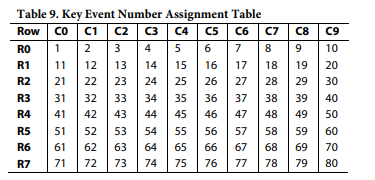

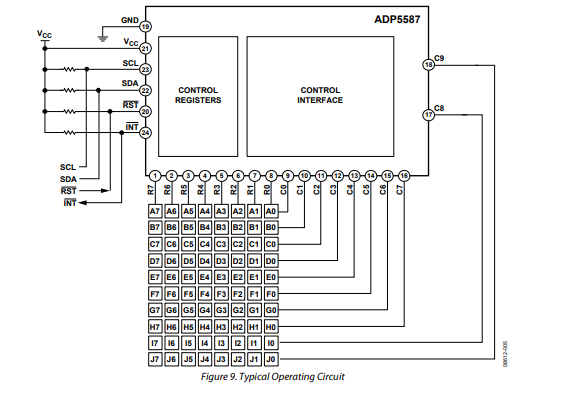

鍵盤矩陣的行數和列數可進行配置，最多為10列×8行。組成鍵盤矩陣的行和列需通過在寄存器0x1F中設置相應位來進行配置。按鍵按下和松開事件會以十進制數值（十六進制0x01或二進制00000001，對應值為80，十六進制0x50或二進制1010000）的形式出現在按鍵事件表/寄存器中。在按鍵事件編號分配表中，按鍵被配置為列驅動為低電平，行作為輸入并配置有上拉電阻。

當有一個按鍵按下或多個按鍵（列與行之間短暫間隔）按下時，內部狀態機檢查行引腳以確定哪一行被拉低，進而觸發內部中斷。狀態機隨后啟動按鍵掃描周期，以確定涉及按鍵按下的列。在按鍵按下25毫秒后，狀態機在按鍵事件狀態寄存器中設置相應的按鍵編號（按鍵事件寄存器中的最高有效位），順序為檢測到的按鍵編號。然后，狀態機在寄存器0x02中設置KE_INT位。如果寄存器0x01中的KE_IEN位被置位，將向主機處理器發送中斷信號。
