概述
MAX9263/MAX9264芯片組將Maxim的吉比特多媒體串行鏈路(GMSL)技術擴展到支持寬帶數字內容保護(HDCP)加密，用于DVD和Blu-ray?視頻及音頻數據保護。MAX9263串行器或任何HDCP-GMSL串行器，配合MAX9264解串器或任何HDCP-GMSL解串器，構成數字串行鏈路，用于傳輸控制數據和HDCP加密視頻、音頻數據。GMSL是經過Digital Content Protection (DCP)，LLC認證的HDCP技術。
數據表：*附件：MAX9263 MAX9264 HDCP千兆位多媒體串行鏈路串行器 解串器中文手冊.pdf

并行接口可針對24位或32位字節寬度編程，工作在8.33MHz至104MHz (24位)或6.25MHz至78MHz (32位)像素時鐘。針對24位或32位字節編程時，3路輸入用于I2S音頻，支持8kHz至192kHz采樣率、4位至32位采樣深度。嵌入式控制通道在串行器和解串器之間形成9.6kbps至1Mbps全雙工差分UART鏈路。電子控制單元(ECU)或微控制器(μC)可位于鏈路的串行器側(通常用于視頻顯示)、鏈路的解串器側(通常用于圖像檢測)，或兩側(通常用于HDCP視頻顯示中繼器)。控制通道使能遠端外設的ECU/μC控制，例如背光控制、觸摸屏，并執行HDCP相關的操作。

串行鏈路信號為交流耦合CML，8b/10b編碼。為了驅動更長電纜，串行器提供可編程預加重/去加重，解串器提供可編程通道均衡器。GMSL器件在串行(串行器)和并行(解串器)輸出具有可編程擴頻功能。串行鏈路輸入和輸出滿足ISO 10605和IEC 61000-4-2 ESD標準。串行器主電源電壓為1.8V；解串器主電源電壓為3.3V；I/O電源為1.8V至3.3V。兩款器件均采用64引腳、TQFP封裝，帶裸焊盤，工作在-40°C至+105°C汽車級溫度范圍。

應用

• 高分辨率汽車導航
• 兆像素照相系統
• 后排座信息終端

特性

• 通過控制通道可設置HDCP加密使能/禁用
• 控制信號處理所有HDCP協議—無需獨立的控制總線
• HDCP密鑰預先設置在非易失安全存儲器
• 2.5Gbps凈荷數據率(額定3.125Gbps)
• 交流耦合串行鏈路，帶有8b/10b行編碼
• 8.33MHz至104MHz (24位模式)或6.25MHz至78MHz (32位模式)像素時鐘
• 4位至32位字長，8kHz至192kHz I2S音頻通道支持高清音頻
• 內置半/全雙工雙向控制通道
  • 基本模式：9.6kbps至1Mbps
  • 旁路模式：9.6kbps至1Mbps
• 中斷支持觸摸顯示屏
• 遠端I2C主機控制外設
• 可編程預加重/去加重和通道均衡器，可驅動3.125Gbps數據沿電纜傳輸15m
• 串行或并行輸出提供可編程擴頻功能，降低EMI
• 解串器提供串行數據時鐘恢復，無需外部參考時鐘
• 自動數據率檢測，允許“實時”改變數據率
• 串行器像素時鐘輸入可旁路PLL，用于衰減抖動
• 內置PRBS發生器/檢測器，用于串行鏈路的BER測試
• 可檢測串行鏈路對地、對電池短路以及開路故障。
• ISO 10605和IEC 61000-4-2 ESD保護

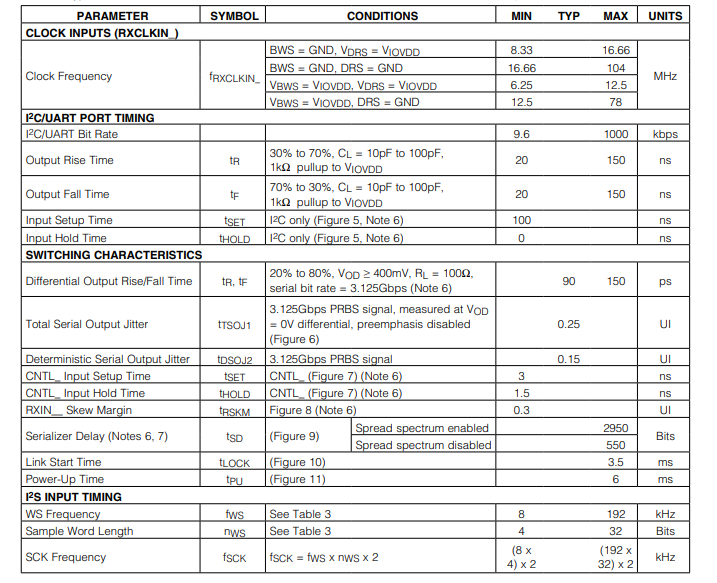

MAX9263 DC電氣特性

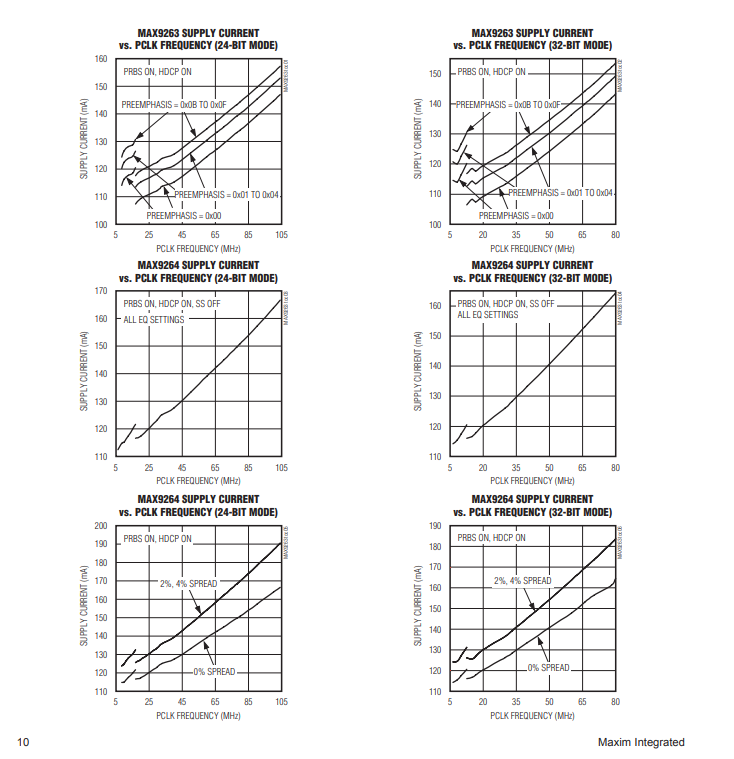

典型操作特性

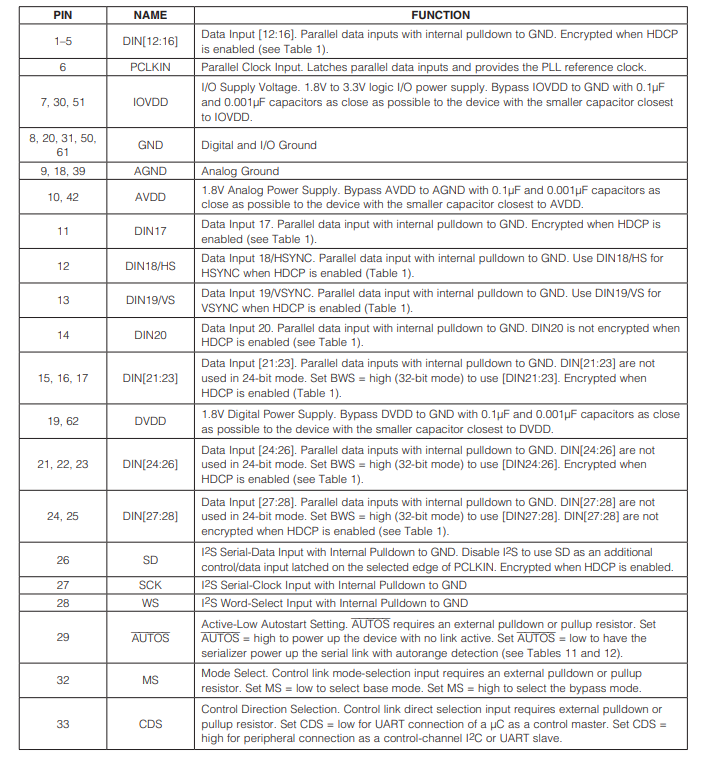

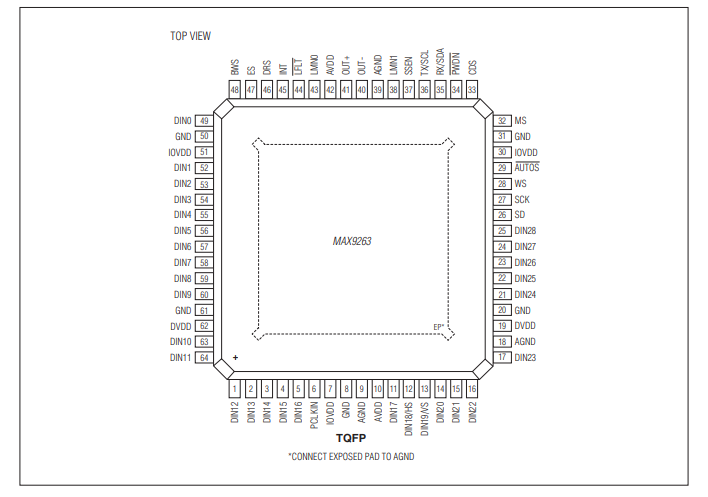

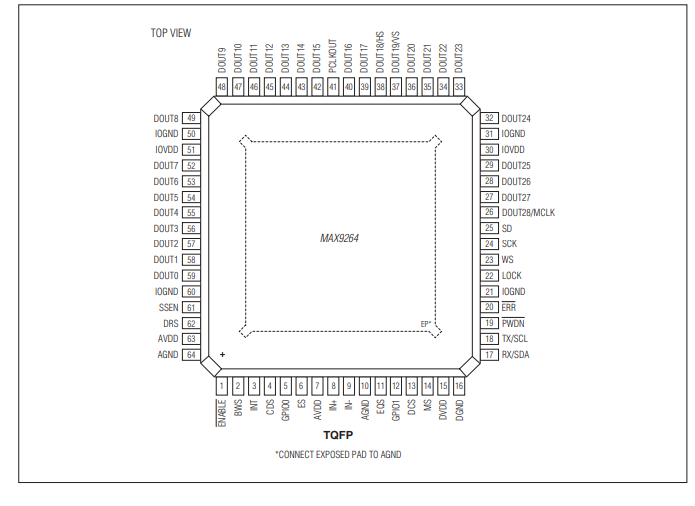

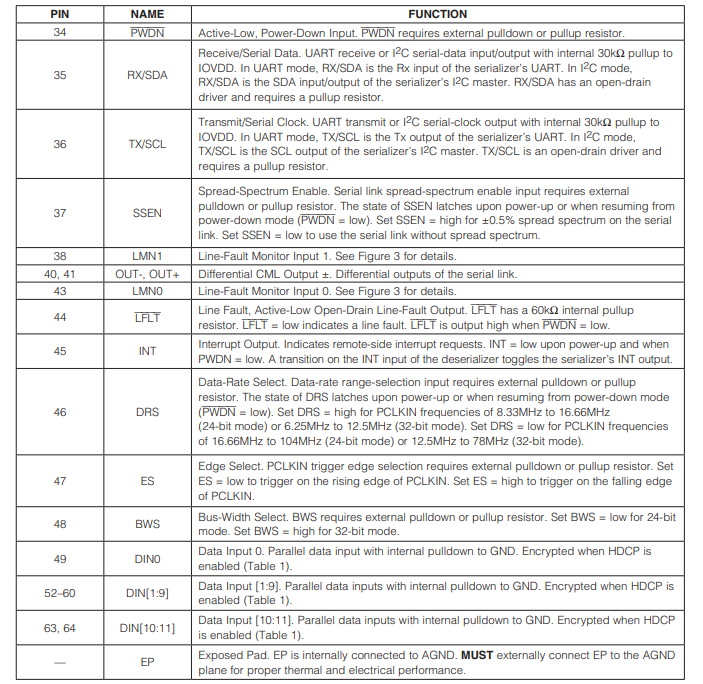

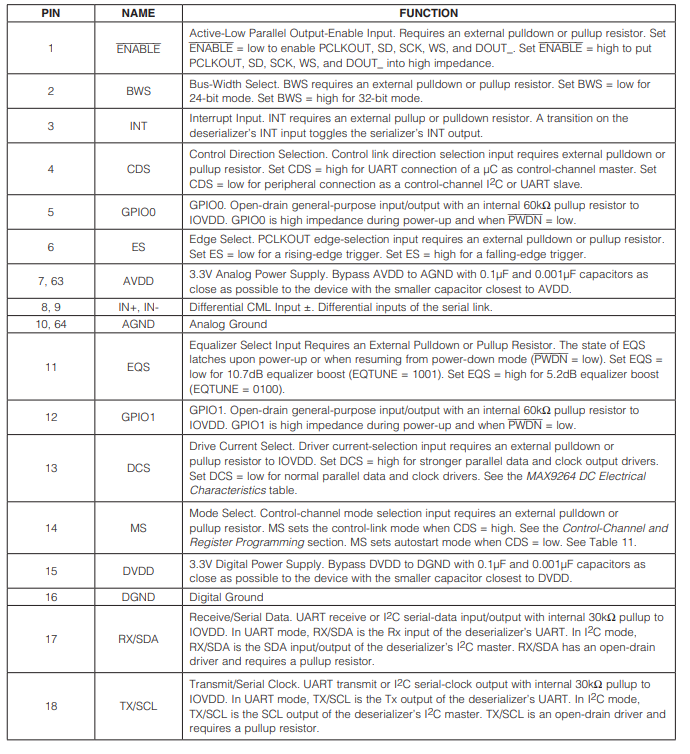

引腳配置描述

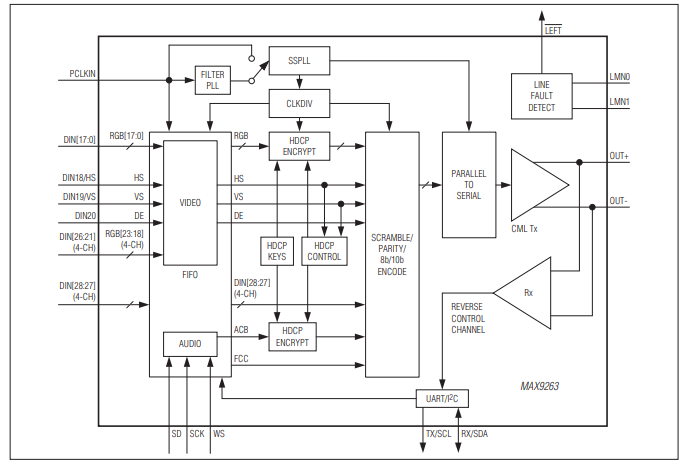

框圖

應用信息

錯誤檢查

解串器會檢查串行鏈路是否存在錯誤，并將檢測到的解碼錯誤數量存儲在8位寄存器DECERR（0x0D）中。如果在短時間內（錯誤率大于1/4）檢測到大量8b/10b解碼（或奇偶性）錯誤，解串器會失去鎖定并停止錯誤計數。然后，解串器會嘗試重新鎖定串行數據。成功鎖定后，DECERR會重置；通過UART成功讀取DECERR時，或者啟用自動錯誤重置功能時，DECERR也會重置。解串器在解碼或測試期間不檢查奇偶性錯誤，DECERR會重置為0x00。

解串器有一個漏極開路的ERR輸出。在正常運行期間，當解碼錯誤數量超過錯誤閾值ERRTHR（0x0C）時，或者至少檢測到1個PRBS錯誤時，該輸出會置為低電平。ERR在DECERR讀取、視頻鏈路鎖定或自動錯誤重置時重新置為高電平。

自動錯誤重置

重置錯誤的默認方法是讀取解串器中相應的錯誤寄存器（0x0D、0x0E）。自動錯誤重置會清除解碼錯誤計數器DECERR，并且ERR輸出在~1μs后變為低電平。自動錯誤重置通過AUTORESET（0x06、D6）進行禁用。啟用自動錯誤重置后，在設備處于PRBS測試模式時，自動錯誤重置不會運行。

PRBS自測試

串行器/解串器鏈路包含一個PRBS模式生成器和誤碼率驗證功能。首先，在解串器中禁用毛刺濾波器（設置DISVSFILT、DISHSFILT = 1）。接下來，在解串器中禁用VSYNC/HSYNC反相（設置INVVSYNC、INVHSYNC = 0）。然后，設置PRBSEN = 1（0x04、D5）在串行器中啟用。然后，解串器通過將PRBSEN = 0（0x04、D5）設置為0來啟動PRBS測試。然后，串行器通過將PRBSEN = 0設置為0來退出PRBS自測試。解串器使用一個8位寄存器（0x0E）來對檢測到的錯誤進行計數。控制鏈接還控制錯誤計數的開始和停止。在PRBS模式下，設備的錯誤輸出不反映串行器和解串器的ERR輸出結果，而是反映PRBS錯誤。

高速串行鏈路兩端的微控制器（雙微控制器控制）

通常，微控制器位于串行器端或解串器端，用于視頻顯示應用或圖像傳感應用。對于前者，串行器的兩個CDS引腳都設置為低電平；對于后者，CDS引腳都設置為高電平。但是，如果串行器和解串器的CDS引腳都為高電平，則串行器/解串器連接到兩個微控制器。在這種情況下，任一微控制器都可以與串行器或解串器通信。

如果兩端的微控制器同時使用控制鏈路，可能會發生爭用。串行器/解串器不提供避免爭用的機制。串行器/解串器在通信失敗時會發送確認幀。用戶可以實施更高層協議來避免爭用。此外，串行鏈路上的微控制器通信需要UART。在不需要時，微控制器可以通過FWDDCEN和REVDDCEN位（0x04、D1:0）在串行器/解串器中禁用正向和反向控制通道。UART通信通過串行鏈路停止。

在雙微控制器操作期間，只要任一微控制器的CDS引腳狀態發生變化，就不再會出現微控制器之間的爭用。如果鏈路恢復，相應狀態將如“鏈路啟動過程”部分所述。

例如，雙微控制器可用于圖像傳感應用，一個微控制器處于睡眠模式并等待喚醒，解串器處于喚醒狀態。喚醒引腳拉高后，串行器設置串行器的CDS引腳為低電平，并假定為主機控制串行器的寄存器。

HSYNC/VSYNC毛刺濾波器

解串器在HSYNC和VSYNC上包含單周期毛刺濾波器。這消除了HSYNC和VSYNC中的單周期毛刺，這些毛刺可能會導致HDCP串行器和解串器之間的同步丟失，同時啟用加密功能。默認情況下，毛刺濾波器通過將解串器中寄存器0x08的D[1:0]位寫入來禁用HSYNC或VSYNC中的毛刺濾波器。

毛刺濾波器啟用時，會抑制所有單周期寬脈沖信號。在運行PRBS誤碼率測試之前禁用毛刺濾波器。內部誤碼率檢查器假定輸入比特流為未改變的PRBS數據。
